Tłumik okrągły prosty PVD 100
Tłumik okrągły prosty PVD 100
Tłumik okrągły prosty PVD 100
![Okrągłe > Tłumik okrągły prosty PVD 100 Okrągłe > Tłumik okrągły prosty PVD 100](/pliki/katalog/produkty/1411/s/pvd100.png)
![Okrągłe > Tłumik okrągły prosty PVD 100 Okrągłe > Tłumik okrągły prosty PVD 100](/pliki/katalog/produkty/1411/s/pvd-wymiary.png)
![Produkt marki Lindab Produkt marki Lindab](/pliki/marki/6/6m.png)

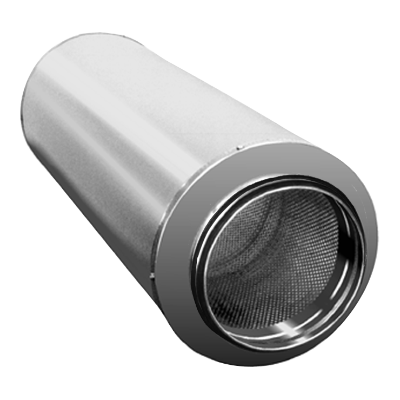

PVD to okrągły tłumik prosty.
Nominalna grubość izolacji wynosi 100 mm.
Materiałem tłumiącym jest poliester Acutec®. PVD są wykonane z ocynkowanej blachy stalowej.
Wersja 1 PVD posiada rurę wewnętrzną wykonaną z blachy stalowej z niewielką perforacją, która jest odporna na czyszczenie mechaniczne, a jednocześnie nie wpływa na tłumienie końcowe. Tłumik można czyścić za pomocą obrotowych szczotek nylonowych, odkurzacza lub wilgotnej szmatki.
Przebadany zgodnie z normą ISO 7235.
Spełnia wymagania klasy szczelności C.
Specjalne materiały, rozmiary i kołnierze dostępne są na zamówienie. Prosimy o kontakt z działem sprzedaży Lindab.
Do doboru tłumików zachęcamy do skorzystania z naszego narzędzia online lindQST lub bezpłatnego oprogramowania DIMsilencer. Odwiedź stronę www.lindQST.com, aby dowiedzieć się więcej.
Wersja 1:

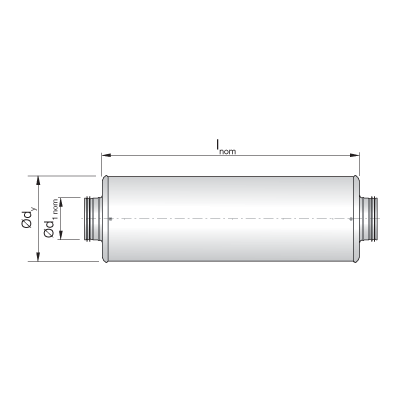

ød1 nom |
l [mm] |
ødy [mm] |
m [kg] |
Tłumienie [dB] w częstotliwości [Hz] | |||||||
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||||
100 | 300 | 305 | 3,5 | 4 | 10 | 14 | 18 | 27 | 18 | 15 | 13 |
100 | 600 | 305 | 5,6 | 7 | 14 | 20 | 26 | 40 | 34 | 29 | 19 |
100 | 900 | 305 | 7,6 | 10 | 18 | 26 | 33 | 49 | 44 | 36 | 26 |
100 | 1200 | 305 | 9,7 | 13 | 23 | 32 | 36 | 50 | 47 | 38 | 34 |
125 | 300 | 330 | 3,8 | 3 | 8 | 11 | 15 | 22 | 15 | 13 | 9 |
125 | 600 | 330 | 6,2 | 8 | 12 | 16 | 22 | 32 | 26 | 23 | 15 |
125 | 900 | 330 | 8,5 | 10 | 15 | 23 | 28 | 47 | 39 | 32 | 20 |
125 | 1200 | 330 | 11,0 | 12 | 19 | 29 | 33 | 50 | 45 | 38 | 25 |
160 | 300 | 365 | 4,4 | 2 | 7 | 10 | 13 | 19 | 12 | 10 | 9 |
160 | 600 | 365 | 7,1 | 5 | 10 | 14 | 20 | 35 | 21 | 17 | 14 |
160 | 900 | 365 | 9,7 | 7 | 13 | 20 | 26 | 43 | 29 | 24 | 16 |
160 | 1200 | 365 | 12,0 | 8 | 16 | 25 | 31 | 50 | 38 | 30 | 20 |
200 | 300 | 405 | 5,2 | 4 | 6 | 9 | 13 | 23 | 15 | 11 | 11 |
200 | 600 | 405 | 8,0 | 3 | 8 | 12 | 17 | 30 | 20 | 15 | 13 |
200 | 900 | 405 | 11,0 | 5 | 10 | 16 | 22 | 37 | 25 | 19 | 14 |
200 | 1200 | 405 | 14,0 | 6 | 12 | 20 | 27 | 46 | 32 | 23 | 17 |
250 | 600 | 455 | 9,6 | 3 | 7 | 9 | 15 | 25 | 15 | 13 | 9 |
250 | 900 | 455 | 13,0 | 3 | 8 | 13 | 20 | 32 | 20 | 17 | 12 |
250 | 1200 | 455 | 17,0 | 5 | 10 | 17 | 24 | 38 | 24 | 19 | 14 |
315 | 600 | 520 | 15,0 | 2 | 5 | 8 | 14 | 18 | 13 | 12 | 8 |
315 | 900 | 520 | 19,0 | 3 | 7 | 11 | 19 | 24 | 16 | 14 | 13 |
315 | 1200 | 520 | 26,0 | 4 | 9 | 15 | 23 | 29 | 17 | 18 | 15 |
400 | 600 | 605 | 16,0 | 2 | 4 | 6 | 12 | 13 | 11 | 10 | 6 |
400 | 900 | 605 | 23,0 | 2 | 5 | 10 | 17 | 17 | 14 | 14 | 9 |
400 | 1200 | 605 | 28,0 | 3 | 7 | 13 | 20 | 21 | 15 | 16 | 11 |
400 | 1500 | 605 | 35,0 | 4 | 9 | 16 | 25 | 25 | 17 | 17 | 14 |
500 | 600 | 705 | 20,0 | 1 | 3 | 6 | 12 | 11 | 12 | 9 | 3 |
500 | 900 | 705 | 27,0 | 2 | 4 | 8 | 16 | 14 | 14 | 11 | 5 |
500 | 1200 | 705 | 34,0 | 3 | 5 | 11 | 20 | 17 | 16 | 13 | 10 |
500 | 1500 | 705 | 41,0 | 3 | 6 | 12 | 23 | 20 | 18 | 19 | 8 |
630 | 600 | 835 | 24,0 | 1 | 3 | 5 | 11 | 8 | 4 | 6 | 2 |
630 | 900 | 835 | 32,0 | 1 | 4 | 7 | 15 | 11 | 6 | 10 | 3 |
630 | 1200 | 835 | 41,0 | 2 | 4 | 9 | 18 | 13 | 9 | 14 | 4 |
630 | 1500 | 835 | 50,0 | 2 | 6 | 11 | 20 | 15 | 12 | 14 | 5 |
710 | 710 | 915 | 30,0 | 1 | 3 | 6 | 11 | 6 | 4 | 4 | 2 |
710 | 1000 | 915 | 42,0 | 1 | 3 | 8 | 13 | 8 | 6 | 6 | 2 |
710 | 1420 | 915 | 53,0 | 2 | 5 | 11 | 16 | 12 | 9 | 9 | 4 |
800 | 800 | 1005 | 36,0 | 2 | 3 | 7 | 9 | 6 | 4 | 4 | 4 |
800 | 1000 | 1005 | 44,0 | 2 | 3 | 8 | 11 | 7 | 5 | 5 | 5 |
800 | 1200 | 1005 | 51,0 | 2 | 4 | 9 | 13 | 9 | 6 | 7 | 6 |
800 | 1600 | 1005 | 65,0 | 2 | 5 | 11 | 17 | 12 | 9 | 10 | 8 |
900 | 900 | 1105 | 44,0 | 1 | 3 | 6 | 10 | 5 | 5 | 5 | 6 |
900 | 1500 | 1105 | 62,0 | 1 | 4 | 8 | 14 | 7 | 6 | 5 | 5 |
900 | 1800 | 1105 | 80,0 | 1 | 4 | 11 | 20 | 10 | 8 | 6 | 5 |
1000 | 1000 | 1205 | 53,0 | 1 | 3 | 7 | 8 | 5 | 4 | 4 | 5 |
1000 | 2000 | 1205 | 97,0 | 2 | 5 | 14 | 17 | 9 | 7 | 6 | 5 |
1120 | 1120 | 1325 | 64,0 | 1 | 3 | 8 | 7 | 6 | 4 | 4 | 4 |
1120 | 2240 | 1325 | 70,0 | 1 | 5 | 15 | 16 | 11 | 7 | 7 | 7 |
1250 | 1250 | 1455 | 98,0 | 1 | 3 | 8 | 7 | 5 | 4 | 3 | 3 |
1250 | 1500 | 1455 | 139,0 | 1 | 3 | 9 | 8 | 5 | 4 | 3 | 3 |
1250 | 2500 | 1455 | 180,0 | 2 | 5 | 15 | 13 | 9 | 6 | 5 | 4 |

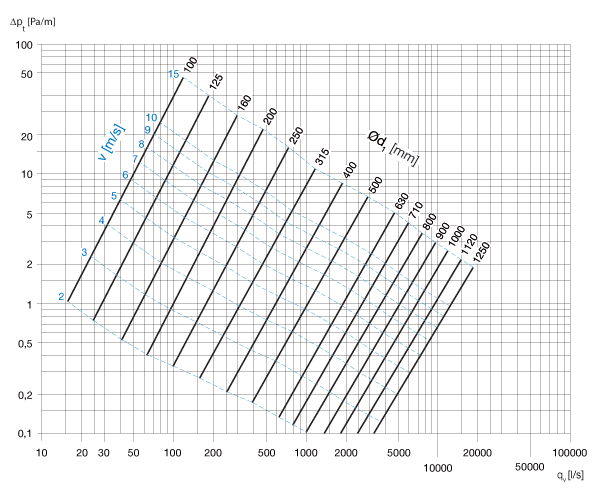

Strata ciśnienia:
