Produkt marki Lindab

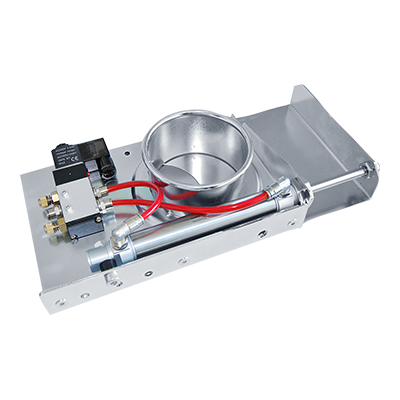

Pneumatyczna przepustnica gilotynowa z transferowymi króćcami przyłączeniowymi.

Przepustnica spełnia warunki szczelności w klasie 4.
Przepustnica spełnia warunki szczelności w klasie C jedynie w położeniu w pełni otwartym lub w pełni zamkniętym.

Do przepustnicy zamontowany jest cylinder pneumatyczny z zaworem regulacyjnym.

Produkt posiada odpowiednią instrukcję montażu, pomiaru, regulacji i konserwacji.

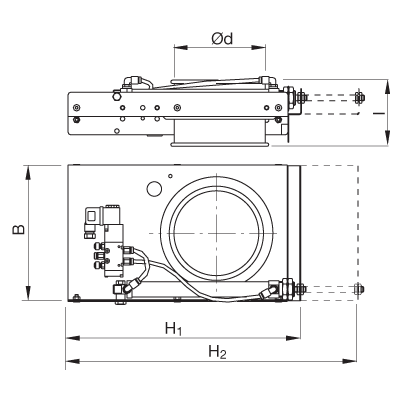

ød1
[mm]
H1
[mm]
H2
[mm]
B
[mm]
l
[mm]
80 223 338 157 125
100 263 398 177 125
125 314 475 202 125
140 363 548 227 125
150 363 548 227 125
160 383 574 237 125
180* 463 699 277 125
200* 463 699 277 125
224* 562 847 347 165
250* 562 849 371 165
300* 692 1050 422 165
315* 692 1050 422 165
350* 763 1160 472 165
400* 863 1310 522 165

* Wyposażona w 2 cylindry pneumatyczne.

Cylinder:

  • Ciśnienie sterujące, normalne: 0,6 MPa (6 bar).
  • Ciśnienie sterujące, maksymalne: 1,0 MPa (10 bar).
  • Dopuszczalna temperatura otoczenia: od -20°C (powietrze suche) do +80°C
  • Medium robocze: powietrze, oczyszczone i osuszone

Zawór elektromagnetyczny:

  • Ciśnienie sterujące: maks. 7 bar.
  • Temperatura otoczenia: mals. +50°C.
  • Napięcie zasilające, standardowe: 230 V~.
  • Napięcie zasilające, specjalne: 24 V~ lub 24 V-.
  • Tolerancja mocy: ±10%.
  • Pobór mocy: ok. 5 W.
  • Klasa ochronności: IP 65.
  • Klasa izolacji: F.
  • Podłączenie powietrza: szybkozłączka do przewodu ø6 mm.
