Zawór nawiewny VTTB
Zawór nawiewny VTTB
Zawór nawiewny VTTB

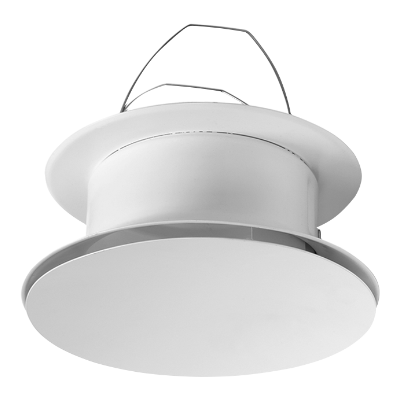

Zawór do nawiewu powietrza, zaprojektowany z przedłużonym korpusem do montażu sufitowego. Wyposażony jest w przesłonę umożliwiającą skierowanie powietrza we właściwą stronę.
Uchwyt sprężynowy do połączenia z ramką montażową VRFU, VRFM lub VRR.
Materiały i wykończenie:
- materiał: malowana blacha ocynkowana;
- kolor: biały RAL 9003, połysk 30.

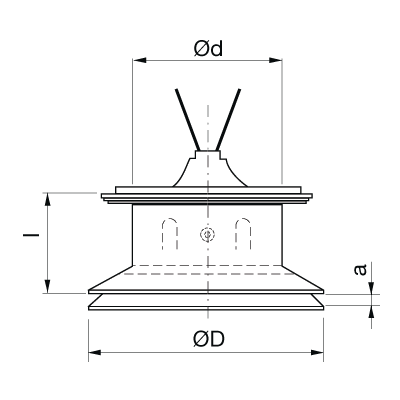

ød nom |
øD [mm] |
l [mm] |
m [kg] |
100 | 155 | 70 | 0,44 |
125 | 185 | 76 | 0,60 |
160 | 226 | 83 | 0,85 |

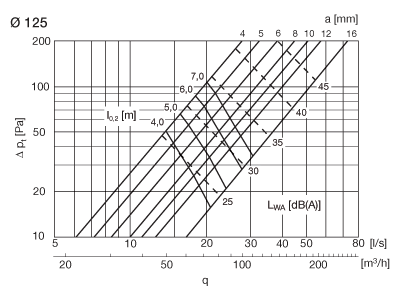

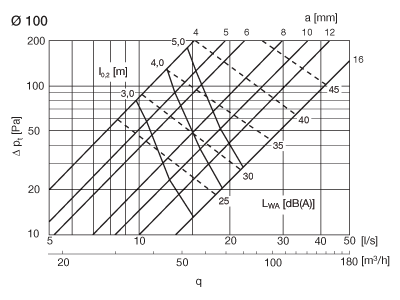

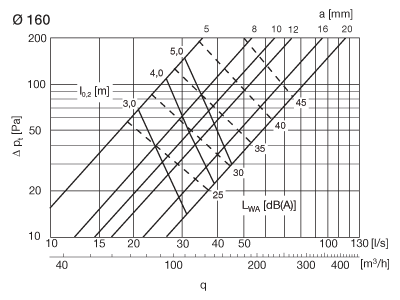

Przepływ powietrza q [l/s] i [m3/h], całkowita strata ciśnienia Δpt [Pa], dla długości l0,2 [m], oraz poziom mocy akustycznej LWA [dB], dla różnych ustawień a [mm], przedstawione są na wykresach.
Uwaga! Poziom mocy akustycznej LWA wzrośnie do 3 dB w przypadku, gdy zawór jest zamontowany na kolanie.
Poziom mocy akustycznej w pasmach oktawowych, LWok [dB]
Obliczany jest jako LWok = LWA + Kok. Kok znajduje się w tabeli poniżej.
ød nom |
Zawór zamontowany w |
Średnia częstotliwość [Hz] | |||||||
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
100 | kanał | -2 | -7 | -7 | -4 | -5 | -5 | -13 | -20 |
125 | kanał | -1 | -2 | -3 | -3 | -4 | -7 | -13 | -16 |
160 | kanał | 1 | 2 | -2 | -2 | -4 | -9 | -14 | -9 |
Tłumienie dźwięku, ΔL, [dB]
ød nom |
Zawór zamontowany w |
Średnia częstotliwość [Hz] | |||||||
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
100 | kanał | 25 | 22 | 17 | 13 | 12 | 11 | 11 | 11 |
125 | kanał | 25 | 20 | 15 | 12 | 11 | 9 | 9 | 9 |
160 | kanał | 26 | 17 | 13 | 12 | 11 | 7 | 7 | 8 |
Wzór na strumień powietrza:
- maksymalna szerokość w pionie, bv = 0,1 × l0,2 m.
