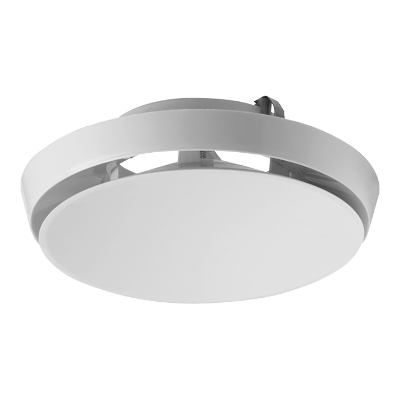

Zawór nawiewny KPT

Opis Wymiary Dane techniczne Pliki do pobrania

Zawór do powietrza nawiewanego przeznaczony do montażu sufitowego.
Do połączenia z kanałem służą płaskie uchwyty sprężynowe.

Materiały i wykończenie::

• materiał: tworzywo sztuczne;
• kolor: biały RAL 9003.

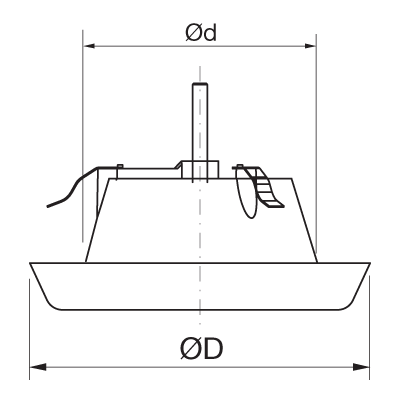

ød nom	øD nom	m [kg]
80		0,08
100		0,10
125		0,16
160		0,22
200		0,55

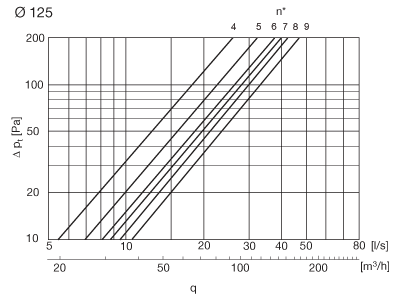

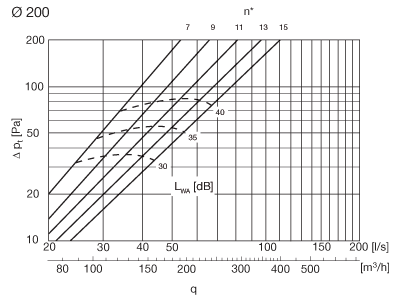

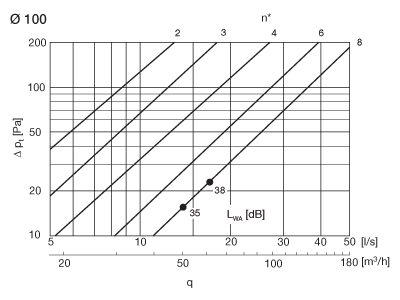

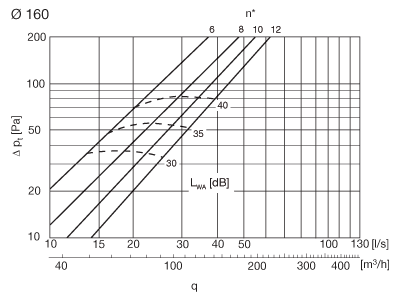

Przepływ powietrza q [l/s] i [m³/h], całkowity spadek ciśnienia Δp_t [Pa] oraz poziom mocy akustycznej ważonej A - L_WA [dB] - dla różnych ustawień n* (liczba obrotów otwarcia) przedstawiono na wykresach.

Poziom mocy akustycznej ważonej A, LWA [dB]

ukazano na wykresach.

Tłumienie dźwięku, ΔL, [dB]

ød nom	Zawór zamontowany w	Setting n	Attenuation ΔLA [dB]
100	kanał	0 2 3 4 6 8 10	8,5 8,5 8,5 8,0 8,0 8,0 8,0
125	kanał	0 4 5 6 7 8 9	14,0 8,0 8,0 7,5 7,0 6,5 6,0
160	kanał	0 6 8 10 12	14,5 6,5 6,0 6,0 6,0
200	kanał	0 7 9 11 13 15	15,5 6,5 6,0 5,5 5,5 5,5
Tolerancja			±1
