Produkt marki Lindab

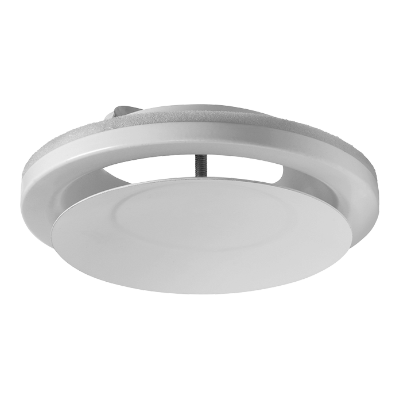

Zawór do nawiewu powietrza. Przeznaczony do montażu w suficie.
Uchwyt bagnetowy do podłączenia z ramką montażową VRGU, VRGL lub VRGM.

Materiały i wykończenie:

  • materiał: malowana blacha ocynkowana;
  • kolor: biały RAL 9003, połysk 30 lub biały RAL 9010 połysk 30 (ø80 tylko RAL 9003).

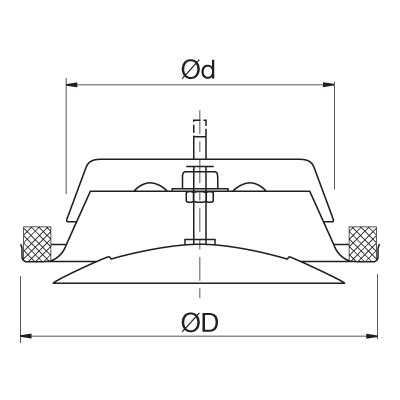

ød
nom		 øD
[mm]		 m
[kg]
80 111 0,14
100 130 0,21
125 160 0,30
150 190 0,39
160 190 0,41
200 245 0,65

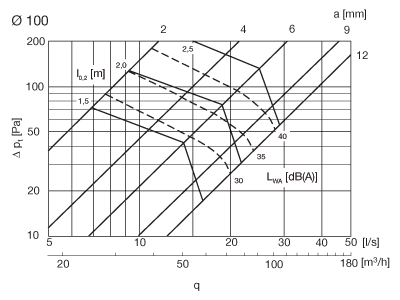

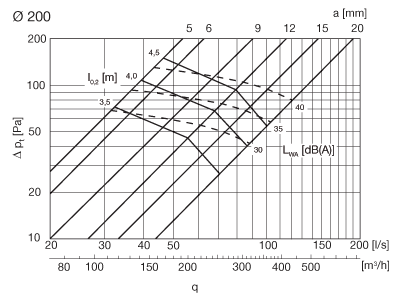

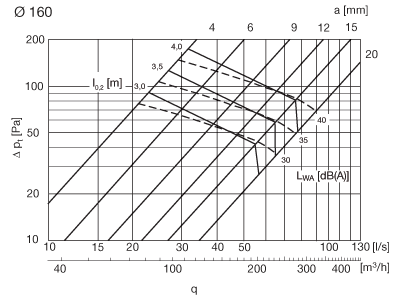

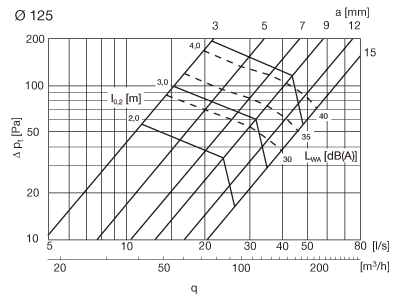

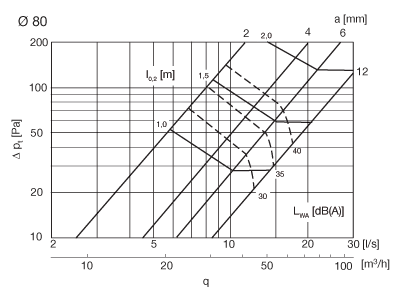

Przepływ powietrza q [l/s] i [m3/h], całkowita strata ciśnienia Δpt [Pa], dla długości l0,2 [m], oraz poziom mocy akustycznej LWA [dB], dla różnych ustawień a [mm], przedstawione są na wykresach.

Poziom mocy akustycznej w pasmach oktawowych, LWok [dB]

Obliczany jest jako LWok = LWA + Kok. Kok znajduje się w tabeli poniżej.

ød
nom		 Zawór
zamontowany
w		 Średnia częstotliwość [Hz]
63 125 250 500 1000 2000 4000 8000
80 kanał - 2 2 -1 -6 -14 -25 -37
100 kanał - 2 2 -1 -6 -14 -25 -37
125 kanał - 2 4 -2 -7 -14 -25 -37
160 kanał - 9 5 -3 -9 -14 -26 -36
200 kanał - 5 5 -2 -8 -16 -24 -36
Tolerancja - ±3 ±2 ±2 ±2 ±2 ±2 ±3

Tłumienie dźwięku, ΔL, [dB]

ød
nom		 Zawór
zamontowany
w		 Ustawienie
a
[mm]		 Średnia częstotliwość [Hz]
63 125 250 500 1000 2000 4000 8000
80 kanał 2
6
12		 26
24
24		 20
19
19		 15
13
13		 14
11
10		 11
8
6		 8
5
4		 10
8
5		 9
6
6
100 kanał 2
6
12		 22
22
22		 19
17
17		 14
11
11		 12
9
8		 11
8
6		 12
9
7		 10
6
4		 12
9
7
125 kanał 3
7
12		 20
19
19		 17
15
15		 12
10
9		 11
8
7		 9
7
5		 9
7
5		 8
5
4		 8
5
4
160 kanał 4
9
20		 18
18
18		 14
13
13		 10
9
8		 10
8
7		 10
7
6		 10
7
6		 8
6
5		 8
6
5
200 kanał 5
9
20		 17
16
15		 13
12
11		 10
8
7		 9
8
6		 11
9
7		 10
9
6		 9
8
7		 9
7
6
Tolerancja ±6 ±3 ±2 ±2 ±2 ±2 ±2 ±3
