Wyrzutnia dachowa okrągła HF/HN
Wyrzutnia dachowa okrągła HF/HN
Wyrzutnia dachowa okrągła HF/HN
Materiał:
- stal ocynkowana.
Charakterystyka produktu:
- wlot dodatkowo zabezpieczony siatką ocynkowaną z oczkiem 12×12 mm,
- HF - w wykonaniu z kołnierzem VKPK,
- HN - w wykonaniu ze sztucerem "na rurę Spiro",
- rurka odprowadzająca wodę,
- na zamówienie: wersja nyplowa lub mufowa.

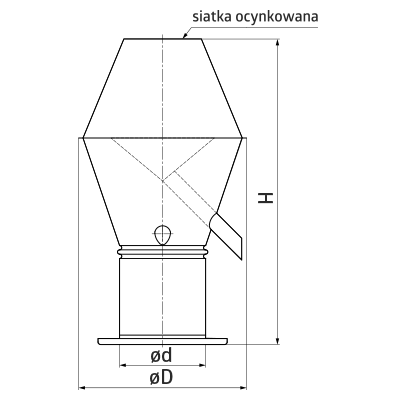

| ød [mm] |
Główne wymiary | Rurka na skropliny | ||
| L1 [mm] |
H [mm] |
øD [mm] |
ø zewnętrzna [mm] |
|
| 100 | 115 | 355 | 195 | 18 |
| 125 | 115 | 365 | 240 | 18 |
| 140* | 115 | 400 | 240 | 18 |
| 150 | 115 | 475 | 295 | 18 |
| 160 | 115 | 475 | 295 | 18 |
| 180* | 115 | 495 | 310 | 18 |
| 200 | 115 | 545 | 365 | 18 |
| 224* | 115 | 545 | 365 | 18 |
| 250 | 115 | 620 | 435 | 18 |
| 280* | 115 | 660 | 470 | 24 |
| 300* | 115 | 755 | 570 | 24 |
| 315 | 115 | 755 | 570 | 24 |
| 355 | 115 | 800 | 615 | 24 |
| 400 | 115 | 990 | 695 | 24 |
| 450* | 115 | 1085 | 785 | 24 |
| 500 | 115 | 1130 | 870 | 24 |
| 560 | 115 | 1240 | 965 | 24 |
| 600 | 115 | 1230 | 1070 | 24 |
| 630 | 115 | 1360 | 1175 | 24 |
| 710* | 115 | 1440 | 1255 | 24 |
| 800* | 115 | 1540 | 1340 | 24 |
* tylko w wersji HN.
Tolerancja wymiarów liniowych: øD, H, L1 ±5 mm; pozostałe ±2 mm.
