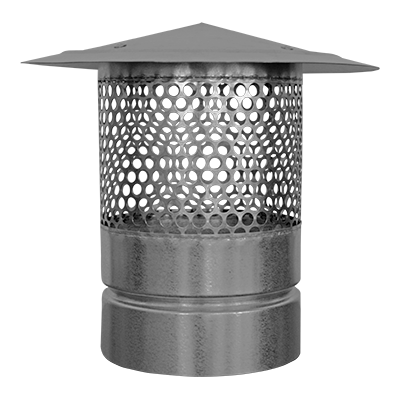

Produkt marki Direct Vent

Materiał:

  • stal ocynkowana.

Charakterystyka produktu:

  • wylot dodatkowo zabezpieczony ocynkowaną blachą perforowaną,
  • standardowe wykonanie na rurę.
ød
[mm]
øD
[mm]
h1
[mm]
h
[mm]
Z
[mm]
H
[mm]
100 200 30 88 40 220
125 224 30 88 40 225
140 250 35 88 40 225
150 280 40 88 40 230
160 280 40 88 40 230
180 355 50 88 40 230
200 355 50 88 40 235
224 400 55 88 40 240
250 450 60 100 60 250
300 560 75 100 60 310
315 560 75 100 60 310
355 710 95 100 60 315
400 710 95 120 80 340
450 800 100 120 80 395
500 900 100 120 80 405
560 1000 130 120 80 465
630 1120 130 120 80 470

ød - standardowa średnica mufowa

Tolerancja wymiarów liniowych: ±2 mm.
