Wyrzutnia/czerpnia dachowa HVR

Opis Wymiary Parametry techniczne Pliki do pobrania

Wyrzutnia/czerpnia dachowa o kształcie prostokątnym, o pochyłej płaszczyźnie górnej. HVR montowana jest ponad dachem, przy pomocy podstawy dachowej. Powietrze porusza się zarówno dolną jak i górną częścią elementu, zarówno w funkcji czerpni jak i wyrzutni. HVR jest odwadniana swobodnie, poprzez część dolną.

Istnieje możliwość wyposażenia w siatkę chroniącą przed owadami.

Model HVR standardowo wykonany jest ze stali galwanizowanej Z275, jest również dostępny w wersji ze stali nierdzewnej 1.4301, stali kwasoodpornej 1.4404, alucynkowej AZ 185 lub w wersji malowanej.

Czerpnia/wyrzutnia HVR może być wykonana z różnymi kątami nachylenia płaszczyzny górnej. Pozwala to dopasować się do wymogów architektury budynku.

Rozmiar 7 i 9 dostarczany jest z czterema oczkami do podczepienia lin stabilizujących. Pojedynczy zaczep nie powinien być obciążany siłą większą niż 1500 N.

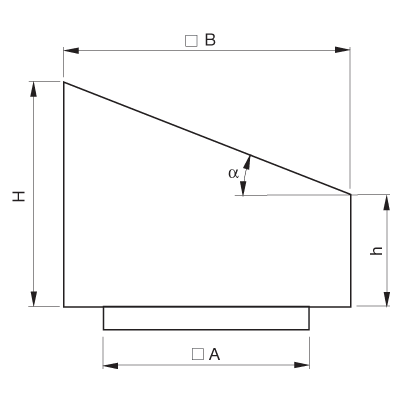

Rozmiar	A [mm]	B [mm]	h [mm]	H [mm]
3	400	450	150	410
4	500	550	205	525
5	600	750	300	735
7	800	1050	450	1060
9	1000	1350	575	1360
