Osłona dachowa KV

Opis Wymiary Pliki do pobrania

Materiał:

• stal ocynkowana.

Charakterystyka produktu:

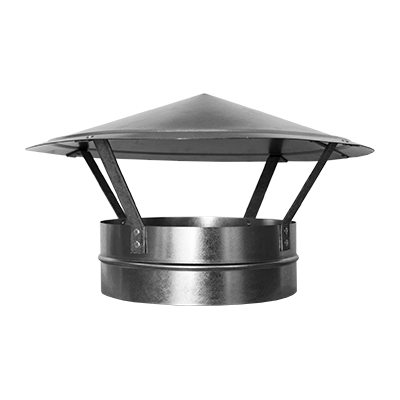

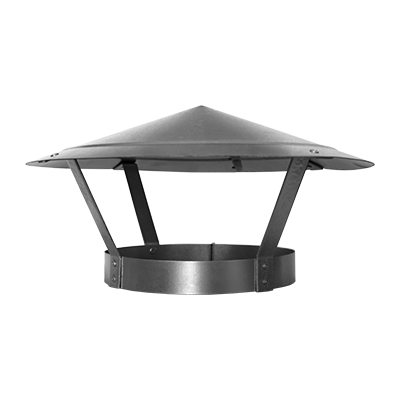

• do ø200 na ruchomej obejmie, od ø250 - zakończenie nyplowe,
• osłona wylotu kanału.

ød [mm]	Zakres [mm]	øD [mm]	H [mm]	h1 [mm]	h [mm]	F [mm]
100	92-98	240	70	40	30	-
125	125-130	310	75	50	30	-
140	135-139	310	80	50	30	-
150	148-154	310	80	50	30	-
160	157-160	310	80	50	30	-
180	175-180	310	85	50	30	-
200	190-200	360	85	60	30	-
250	-	440	85	70	80	40
300	-	550	130	90	88	40
315	-	580	135	90	88	40
350	-	640	150	100	88	40
400	-	720	160	115	100	50
450	-	720	175	115	100	50
500	-	720	185	115	100	50
630	-	950	200	150	125	60
