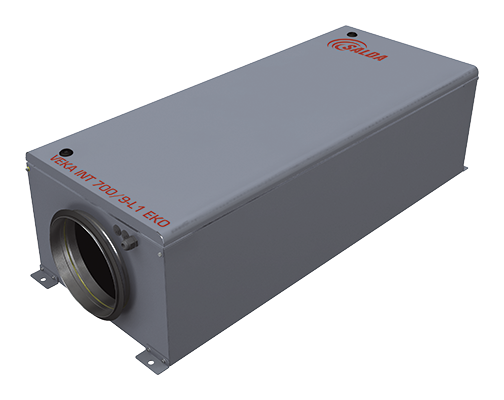

VEKA INT 700 EKO

Opis Dane techniczne Wymiary Schemat funkcyjny Pliki do pobrania

Centrale nawiewne VEKA INT EKO marki SALDA służą do dostarczania świeżego powietrza do pomieszczeń, mogą być sterowane za pomocą modułu MB-Gateway oraz sterowników Stouch i Flex.

Wybrane dane techniczne:

• wydajność / spręż: 700 m³/h / 270 Pa,
• napięcie / częstotliwość nagrzewnicy: 230 V / 50 Hz lub 400 V / 50 Hz,
• moc nagrzewnicy: od 2,4 do 9,0 kW,
• napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
• moc / prąd wentylatora: 0,170 kW / 1,40 A,
• prędkość wentylatora: 3230 min^-1,
• maksymalne zużycie energii: od 2,57 kW / 11,83 A do 9,17 kW / 14,40 A,
• waga netto: od 38 do 39 kg.

VEKA INT		700-2,4 EKO	700-5,0 EKO	700-9,0 EKO
Wydajność / spręż	[m³/h] / [Pa]	700 / 270	700 / 270	700 / 270
Nagrzewnica | faza, napięcie	[50Hz/V]	~1, 230	~2, 400	~3, 400
Nagrzewnica | moc	[kW]	2,4	5,0	9,0
Wentylator | faza i napięcie	[50Hz / V]	~1, 230	~1, 230	~1, 230
Wentylator | moc / prąd	[kW] / [A]	0,170 / 1,40	0,170 / 1,40	0,170 / 1,40
Wentylator | prędkość	[min-1]	3230	3230	3230
Wentylator | klasa ochrony		IP-54	IP-54	IP-54
Maksymalne zużycie energii	[kW] / [A]	2,57 / 11,83	5,17 / 13,90	9,17 / 14,40
Zintegrowana automatyka		+	+	+
Izolacja ścian	[mm]	30	30	30
Klasa filtra		ePM10-65	ePM10-65	ePM10-65
Waga	[kg]	38,0	39,0	39,0

Krzywe charakterystyczne urządzenia zostały określone zgodnie z normą DIN 24163 i/lub ISO 5801.

W [mm]	L [mm]	A1 [mm]	A2 [mm]	A3 [mm]	øD [mm]	E1 [mm]	E2 [mm]
500	1200	20	1240	20	250	40	420
E3 [mm]	F [mm]	G1 [mm]	G2 [mm]	H [mm]	D1 [mm]	D2 [mm]
40	38	158	193	350	250	250

WIDOK OD STRONY REWIZJI

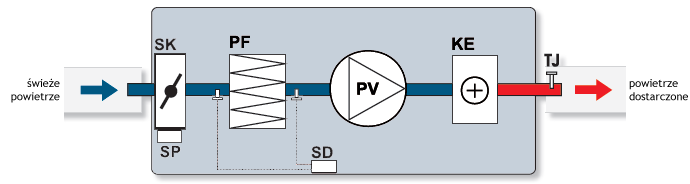

PV - wentylator nawiewu
PF - filtr powietrza nawiewanego (klasa F5)
KE - nagrzewnica elektryczna
SK - przepustnica
SP - siłownik
SD - przełącznik ciśnienia różnicowego
TJ - czujnik temperatury powietrza
