VEKA INT 2000 EKO

Opis Dane techniczne Wymiary Schemat funkcyjny Pliki do pobrania

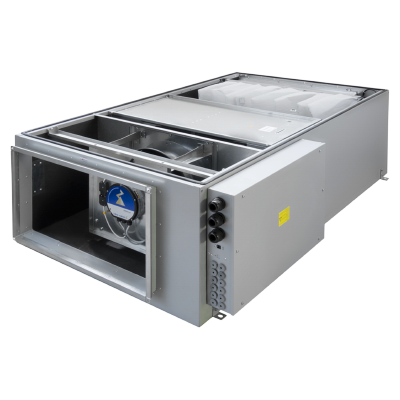

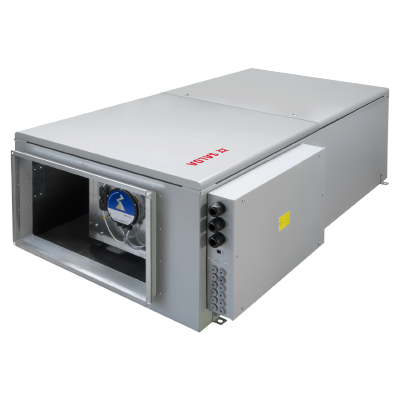

Centrale nawiewne VEKA INT EKO marki SALDA służą do dostarczania świeżego powietrza do pomieszczeń, mogą być sterowane za pomocą modułu MB-Gateway oraz sterowników Stouch i Flex.

Wybrane dane techniczne:

Wersje z nagrzewnicą elektryczną:

• wydajność / spręż: 2000 m³/h / 265 Pa,
• napięcie / częstotliwość nagrzewnicy: 400 V / 50 Hz,
• moc nagrzewnicy: od 6,0 do 21,0 kW,
• napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
• moc / prąd wentylatora: 0,370 kW / 1,65 A,
• prędkość wentylatora: 2010 min^-1,
• maksymalne zużycie energii: od 6,37 kW / 16,65 A do 21,37 kW / 31,96 A,
• waga netto: od 107 do 112 kg.

Wersja z nagrzewnicą wodną:

• wydajność / spręż: 2000 m³/h / 265 Pa,
• moc nagrzewnicy: 26,9 kW,
• napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
• moc / prąd wentylatora: 0,370 kW / 1,65 A,
• prędkość wentylatora: 2010 min^-1,
• maksymalne zużycie energii: 0,370 kW / 1,65 A,
• waga netto: 125 kg.

Wersje z nagrzewnicą elektryczną:

VEKA INT		2000-6,0 EKO	2000-15,0 EKO	2000-21,0 EKO
Wydajność / spręż	[m³/h] / [Pa]	2000 / 265	2000 / 265	2000 / 265
Nagrzewnica | faza, napięcie	[50Hz/V]	~2, 400	~3, 400	~3, 400
Nagrzewnica | moc	[kW]	6,0	15,0	21,0
Wentylator | faza i napięcie	[50Hz / V]	~1, 230	~1, 230	~1, 230
Wentylator | moc / prąd	[kW] / [A]	0,370 / 1,65	0,370 / 1,65	0,370 / 1,65
Wentylator | prędkość	[min-1]	2010	2010	2010
Wentylator | klasa ochrony		IP-54	IP-54	IP-54
Maksymalne zużycie energii	[kW] / [A]	6,37 / 16,65	15,37 / 23,30	21,37 / 31,96
Zintegrowana automatyka		+	+	+
Izolacja ścian	[mm]	30	30	30
Klasa filtra		ePM10-65	ePM10-65	ePM10-65
Waga	[kg]	107,0	112,0	111,0

Wersja z nagrzewnicą wodną:

VEKA INT		2000 W EKO
Wydajność / spręż	[m³/h] / [Pa]	2000 / 265
Nagrzewnica | moc	[kW]	26,9
Nagrzewnica | temp. wody Twlot/Twylot	[°C]	+80 / +60
Nagrzewnica | przepływ wody	[l/s]	0,33
Nagrzewnica | spadek ciśnienia wody	[kPa]	18,1
Nagrzewnica | wartość kvs	[m³/s]	2,81
Wentylator | faza i napięcie	[50Hz / V]	~1, 230
Wentylator | moc / prąd	[kW] / [A]	0,370 / 1,65
Wentylator | prędkość	[min-1]	2010
Wentylator | klasa ochrony		IP-54
Maksymalne zużycie energii	[kW] / [A]	0,370 / 1,65
Zintegrowana automatyka		+
Izolacja ścian	[mm]	30
Klasa filtra		ePM10-65
Waga	[kg]	125,0

Krzywe charakterystyczne urządzenia zostały określone zgodnie z normą DIN 24163 i/lub ISO 5801.
Wydajność/spręż - wartości mierzone w punkcie pracy.

W [mm]	L [mm]	A1 [mm]	A2 [mm]	A3 [mm]	D [mm]	E1 [mm]	E2 [mm]
750	1550	20	1591	20	500	40	670
E3 [mm]	F [mm]	G [mm]	G1 [mm]	G2 [mm]	H [mm]	D1 [mm]	D2 [mm]
40	50	250	124	86	460	67	182

Wersje z nagrzewnicą elektryczną:

WIDOK OD STRONY REWIZJI

PV - wentylator nawiewny
PF - filtr nawiewny
KE - nagrzewnica elektryczna
SK - przepustnica
SP - siłownik
SD - przełącznik ciśnienia różnicowego
TJ - czujnik temperatury powietrza

Wersja z nagrzewnicą wodną:

WIDOK OD STRONY REWIZJI

PV - wentylator nawiewny
PF - filtr nawiewny
KV - nagrzewnica wodna
SK - przepustnica
SP - siłownik
SD - przełącznik ciśnienia różnicowego
TJ - czujnik temperatury powietrza nawiewanego
TL - czujnik temperatury powietrza zewnętrznego
T1 - termostat przeciwzamrożeniowy
TV - czujnik przeciwzamrożeniowy
M1 - dodatkowy zawór mieszający i siłownik (opcja)
