VEKA INT 4000 EKO

Opis Dane techniczne Wymiary Schemat funkcyjny Pliki do pobrania

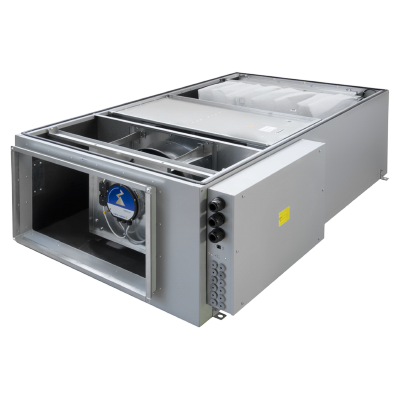

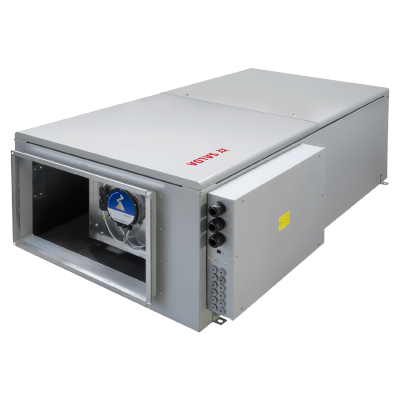

Centrale nawiewne VEKA INT EKO marki SALDA służą do dostarczania świeżego powietrza do pomieszczeń, mogą być sterowane za pomocą modułu MB-Gateway oraz sterowników Stouch i Flex.

Wybrane dane techniczne:

Wersje z nagrzewnicą elektryczną:

wydajność / spręż: 4000 m³/h / 490 Pa,
napięcie / częstotliwość nagrzewnicy: 400 V / 50 Hz,
moc nagrzewnicy: od 21,00 do 54,00 kW,
napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
moc / prąd wentylatora: 1,300 kW / 6,40 A,
prędkość wentylatora: 2390 min^-1,
maksymalne zużycie energii: od 22,30 kW / 36,75 A do 55,30 kW / 84,40 A,
waga netto: od 182 do 187 kg.

Wersja z nagrzewnicą wodną:

wydajność / spręż: 4000 m³/h / 490 Pa,
moc nagrzewnicy: 54,00 kW,
napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
moc / prąd wentylatora: 1,300 kW / 6,40 A,
prędkość wentylatora: 2390 min^-1,
maksymalne zużycie energii: 1,300 kW / 6,40 A,
waga netto: 166 kg.

Wersje z nagrzewnicą elektryczną:

VEKA INT		4000/21,0 EKO	4000/27,0 EKO	4000/39,0 EKO	4000/54,0 EKO
Wydajność / spręż	[m³/h] / [Pa]	4000 / 490	4000 / 490	4000 / 490	4000 / 490
Nagrzewnica \| faza, napięcie	[50Hz/V]	~3, 400	~3, 400	~3, 400	~3, 400
Nagrzewnica \| moc	[kW]	21,0	27,0	39,0	54,00
Wentylator \| faza i napięcie	[50Hz / V]	~1, 230	~1, 230	~1, 230	~1, 230
Wentylator \| moc / prąd	[kW] / [A]	1,300 / 6,40	1,300 / 6,40	1,300 / 6,40	1,300 / 6,40
Wentylator \| prędkość	[min^-1]	2390	2390	2390	2390
Wentylator \| klasa ochrony		IP-54	IP-54	IP-54	IP-54
Maksymalne zużycie energii	[kW] / [A]	22,30 / 36,75	28,30 / 45,41	40,30 / 62,76	55,30 / 84,40
Zintegrowana automatyka		+	+	+	+
Izolacja ścian	[mm]	30	30	30	30
Klasa filtra		ePM10-65	ePM10-65	ePM10-65	ePM10-65
Waga	[kg]	182,0	185,0	186,0	187,0

Wersja z nagrzewnicą wodną:

VEKA INT		4000 W EKO
Wydajność / spręż	[m³/h] / [Pa]	4000 / 490
Nagrzewnica \| moc	[kW]	54,00
Nagrzewnica \| temp. wody Twlot/Twylot	[°C]	+80 / +60
Nagrzewnica \| przepływ wody	[l/s]	0,70
Nagrzewnica \| spadek ciśnienia wody	[kPa]	12,0
Nagrzewnica \| wartość kvs	[m³/s]	7,33
Wentylator \| faza i napięcie	[50Hz / V]	~1, 230
Wentylator \| moc / prąd	[kW] / [A]	1,300 / 6,40
Wentylator \| prędkość	[min^-1]	2390
Wentylator \| klasa ochrony		IP-54
Maksymalne zużycie energii	[kW] / [A]	1,300 / 6,40
Zintegrowana automatyka		+
Izolacja ścian	[mm]	30
Klasa filtra		ePM10-65
Waga	[kg]	166,0

Krzywe charakterystyczne urządzenia zostały określone zgodnie z normą DIN 24163 i/lub ISO 5801.
Wydajność/spręż - wartości mierzone w punkcie pracy.

C2 [mm]	C3 [mm]	C4 [mm]	C5 [mm]	C6 [mm]	C7 [mm]	C8 [mm]	E1 [mm]	E2 [mm]	E3 [mm]	din
W [mm]	L [mm]	A1 [mm]	A2 [mm]	A3 [mm]	A4 [mm]	D [mm]	B1 [mm]	B2 [mm]	B3 [mm]	C1 [mm]
950	1701	88	886	640	88	700	1015	651	35	842
859	432	119	807	894	78	472	23	996	23	G3/4
dout	F [mm]	G [mm]	G1 [mm]	G2 [mm]	H [mm]	H2 [mm]	D1 [mm]	D2 [mm]
G3/4	50	400	69	81	550	105	67	183

Wersje z nagrzewnicą elektryczną:

WIDOK OD STRONY REWIZJI

PV - wentylator nawiewny
PF - filtr nawiewny
KE - nagrzewnica elektryczna
SK - przepustnica
SP - siłownik
SD - przełącznik ciśnienia różnicowego
TJ - czujnik temperatury powietrza

Wersja z nagrzewnicą wodną:

WIDOK OD STRONY REWIZJI

PV - wentylator nawiewny
PF - filtr nawiewny
KV - nagrzewnica wodna
SK - przepustnica
SP - siłownik
SD - przełącznik ciśnienia różnicowego
TJ - czujnik temperatury powietrza nawiewanego
TL - czujnik temperatury powietrza zewnętrznego
T1 - termostat przeciwzamrożeniowy
TV - czujnik przeciwzamrożeniowy
M1 - dodatkowy zawór mieszający i siłownik (opcja)
