VEKA INT 1000 EKO
VEKA INT 1000 EKO
VEKA INT 1000 EKO


Centrale nawiewne VEKA INT EKO marki SALDA służą do dostarczania świeżego powietrza do pomieszczeń, mogą być sterowane za pomocą modułu MB-Gateway oraz sterowników Stouch i Flex.
Wybrane dane techniczne:
Wersje z nagrzewnicą elektryczną:
- wydajność / spręż: 1000 m³/h / 132 Pa,
- napięcie / częstotliwość nagrzewnicy: 230 V / 50 Hz lub 400 V / 50 Hz,
- moc nagrzewnicy: od 2,4 do 12,0 kW,
- napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
- moc / prąd wentylatora: 0,170 kW / 1,40 A,
- prędkość wentylatora: 2860 min-1,
- maksymalne zużycie energii: od 2,57 kW / 11,83 A do 12,17 kW / 18,72 A,
- waga netto: od 70 do 72 kg.
Wersja z nagrzewnicą wodną:
- wydajność / spręż: 1000 m³/h / 132 Pa,
- moc nagrzewnicy: 14,4 kW,
- napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
- moc / prąd wentylatora: 0,170 kW / 1,40 A,
- prędkość wentylatora: 2860 min-1,
- maksymalne zużycie energii: 0,170 kW / 1,40 A,
- waga netto: 83 kg.
Wersje z nagrzewnicą elektryczną:
VEKA INT | 1000-2,4 EKO | 1000-5,0 EKO | 1000-9,0 EKO | 1000-12,0 EKO | |
Wydajność / spręż | [m³/h] / [Pa] | 1000 / 132 | 1000 / 132 | 1000 / 132 | 1000 / 132 |
Nagrzewnica | faza, napięcie | [50Hz/V] | ~1, 230 | ~2, 400 | ~3, 400 | ~3, 400 |
Nagrzewnica | moc | [kW] | 2,4 | 5,0 | 9,0 | 12,0 |
Wentylator | faza i napięcie | [50Hz / V] | ~1, 230 | ~1, 230 | ~1, 230 | ~1, 230 |
Wentylator | moc / prąd | [kW] / [A] | 0,170 / 1,40 | 0,170 / 1,40 | 0,170 / 1,40 | 0,170 / 1,40 |
Wentylator | prędkość | [min-1] | 2860 | 2860 | 2860 | 2860 |
Wentylator | klasa ochrony | IP-54 | IP-54 | IP-54 | IP-54 | |
Maksymalne zużycie energii | [kW] / [A] | 2,57 / 11,83 | 5,21 / 13,90 | 9,21 / 14,41 | 12,17 / 18,72 |
Zintegrowana automatyka | + | + | + | + | |
Izolacja ścian | [mm] | 30 | 30 | 30 | 30 |
Klasa filtra | ePM10-65 | ePM10-65 | ePM10-65 | ePM10-65 | |
Waga | [kg] | 70,0 | 71,0 | 72,0 | 72,0 |
Wersja z nagrzewnicą wodną:
VEKA INT | 1000 W EKO | |
Wydajność / spręż | [m³/h] / [Pa] | 1000 / 132 |
Nagrzewnica | moc | [kW] | 14,4 |
Nagrzewnica | temp. wody Twlot/Twylot | [°C] | +80 / +60 |
Nagrzewnica | przepływ wody | [l/s] | 0,18 |
Nagrzewnica | spadek ciśnienia wody | [kPa] | 4,0 |
Nagrzewnica | wartość kvs | [m³/s] | 3,26 |
Wentylator | faza i napięcie | [50Hz / V] | ~1, 230 |
Wentylator | moc / prąd | [kW] / [A] | 0,170 / 1,40 |
Wentylator | prędkość | [min-1] | 2860 |
Wentylator | klasa ochrony | IP-54 | |
Maksymalne zużycie energii | [kW] / [A] | 0,170 / 1,40 |
Zintegrowana automatyka | + | |
Izolacja ścian | [mm] | 30 |
Klasa filtra | ePM10-65 | |
Waga | [kg] | 83,0 |
Krzywe charakterystyczne urządzenia zostały określone zgodnie z normą DIN 24163 i/lub ISO 5801.
Wydajność/spręż - wartości mierzone w punkcie pracy.

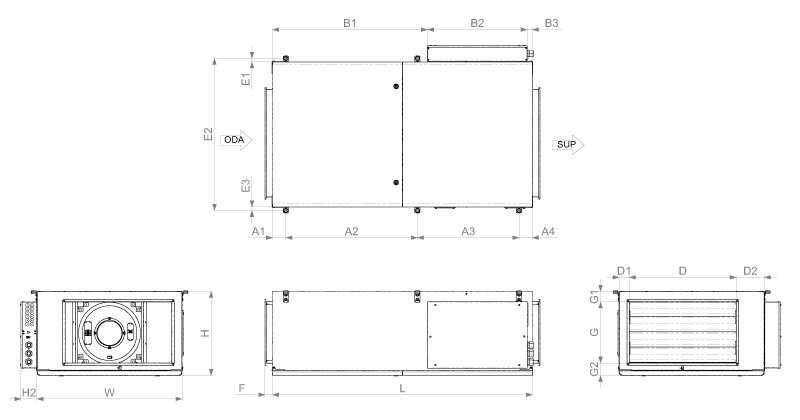

W [mm] |
L [mm] |
A1 [mm] |
A2 [mm] |
A3 [mm] |
D [mm] |
E1 [mm] |
E2 [mm] |
635 | 1250 | 20 | 1291 | 20 | 400 | 40 | 555 |
E3 [mm] |
F [mm] |
G [mm] |
G1 [mm] |
G2 [mm] |
H [mm] |
D1 [mm] |
D2 [mm] |
---|---|---|---|---|---|---|---|
40 | 50 | 200 | 74 | 76 | 350 | 67 | 168 |

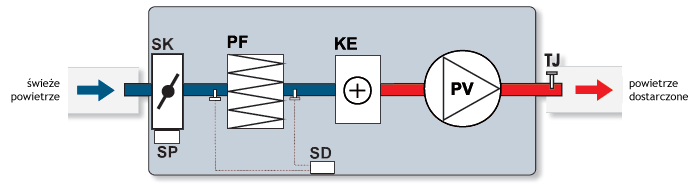

Wersje z nagrzewnicą elektryczną:
WIDOK OD STRONY REWIZJI
PV - wentylator nawiewny
PF - filtr nawiewny
KE - nagrzewnica elektryczna
SK - przepustnica
SP - siłownik
SD - przełącznik ciśnienia różnicowego
TJ - czujnik temperatury powietrza

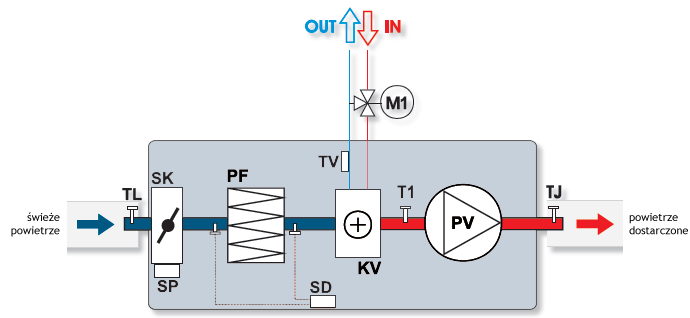

Wersja z nagrzewnicą wodną:
WIDOK OD STRONY REWIZJI
PV - wentylator nawiewny
PF - filtr nawiewny
KV - nagrzewnica wodna
SK - przepustnica
SP - siłownik
SD - przełącznik ciśnienia różnicowego
TJ - czujnik temperatury powietrza nawiewanego
TL - czujnik temperatury powietrza zewnętrznego
T1 - termostat przeciwzamrożeniowy
TV - czujnik przeciwzamrożeniowy
M1 - dodatkowy zawór mieszający i siłownik (opcja)
