Produkt marki Lindab

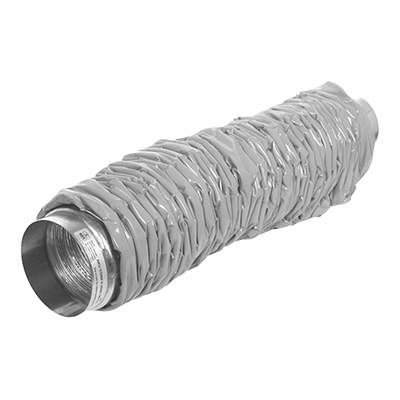

Wewnętrzna ścianka przewodu jes elastyczna, pozaginaa i perforowana. Pokryta jest warstwą wełny mineralnej. Izolację pokrywa płaszcz zewnętrzny.
Izolacja redukuje hałas przechodzący przez tłumik. Aby uzyskać najlepsze tłumienie, tłumik musi być rozciągnięty na całą długość.

Zalety:

  • zajmuje niewiele miejsca w transporcie i przy przechowywaniu,
  • dla łatwiejszego montażu i szczelniejszego połączenia końcówki wyposażone są w złącza mufowe,
  • zapewnia oszczędność czasu i materiałów montażowych.

Dane techniczne:

  • Materiał kanału:
    - ściana wewnętrzna (rdzeń): aluminium perforowane,
    - izolacja: wełna mineralna 25 mm,
    - ściana zewnętrzna (płaszcz): polietylen (PE) w kolorze szarym lub białym.

Tłumienie dźwięku, ΔL, [dB]

Zgodnie z metodą EN ISO 7235. Tłumik całkowicie rozciągnięty i prosty.

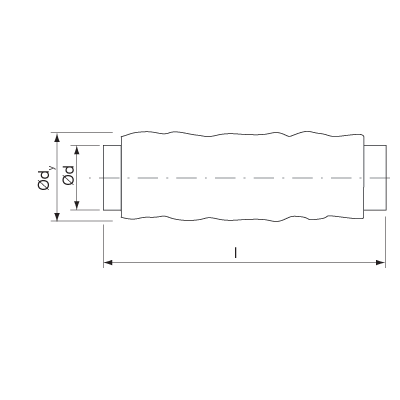

ød
[mm]
lmin
[mm]
lmax
[mm]
Insertion loss [dB] for centre frequency [Hz] ødy
[mm]
63 125 250 500 1k 2k 4k 8k
80 250 600 20 23 32 33 29 34 16 10 130
80 550 1200 28 29 40 43 38 42 24 16 130
100 250 600 22 21 31 27 24 20 9 7 150
100 550 1200 28 27 35 33 37 42 33 16 150
125 250 600 22 20 25 22 20 20 10 8 175
125 550 1200 29 30 34 29 34 40 38 17 175
160 250 600 21 14 20 19 17 17 8 8 210
160 550 1200 26 20 30 28 28 37 36 14 210
200 250 600 15 13 18 13 12 15 7 5 250
200 550 1200 21 20 30 23 24 35 23 14 250
250 250 600 20 15 17 12 12 17 7 5 300
250 550 1200 31 28 22 17 19 21 8 7 300
315 250 600 18 13 13 8 10 10 5 3 365
315 550 1200 25 21 18 15 17 17 8 6 365

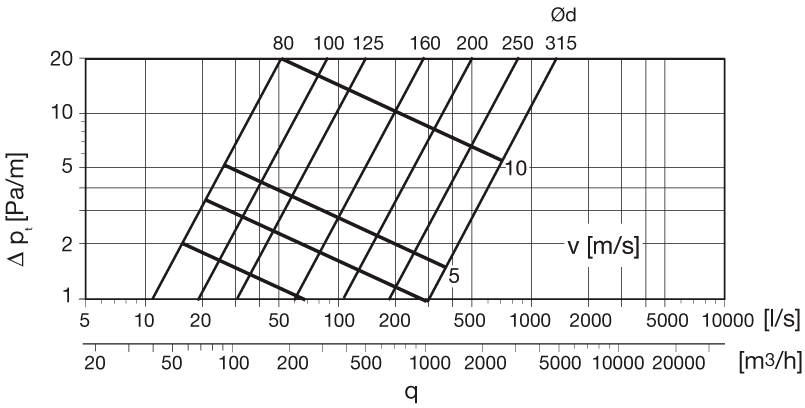

Prosty tłumik o określonym spadku ciśnienia:
