Produkt marki Lindab

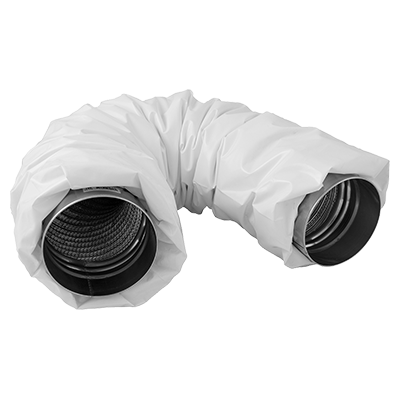

FSAMF jest elastycznym tłumikiem o dobrych parametrach tłumiących. Rura wewnętrzna wykonana z elastycznego, perforowanego aluminium z materiałem tłumiącym (poliester) Acutec®. Rura zewnętrzna wykonana z polietylenu.

Wyposażone w złącza żeńskie.

Możliwość wyginania tłumika pozwala na dostosowanie go do bardzo ograniczonych przestrzeni i trudnych do podłączenia przewodów. Aby uzyskać najlepsze tłumienie, tłumik musi być rozciągnięty na całą długość.

Dostarczany ściśnięty, lmin.

Zalety:

  • efektywne tłumienie,
  • materiałem tłumiącym jest poliester Acutec® (poliester),
  • łatwa instalacja,
  • klasa szczelności C.

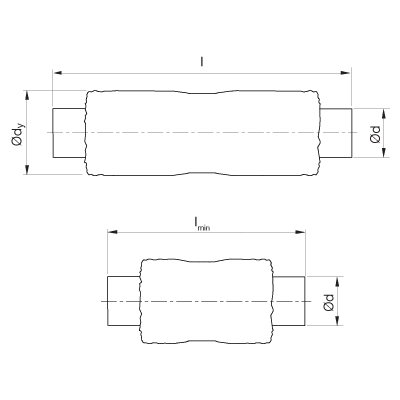

I = 550 mm:

ød1
[mm]
ødy
[mm]
Imin
[mm]
I2
[mm]
I2min
[mm]
100 180 350 625 425
125 190 350 625 425
160 220 350 625 425
200 260 350 625 425
250 315 400 660 510
315 380 400 660 510

I = 1100 mm:

ød1
[mm]
ødy
[mm]
Imin
[mm]
I2
[mm]
I2min
[mm]
100 180 730 1160 790
125 190 730 1160 790
160 220 730 1160 790
200 260 730 1160 790
250 315 750 1160 810
315 380 750 1160 810

Spadek ciśnienia Δpt [Pa/m]:

Straty bezwładnościowe

I = 550 mm:

ød1
[mm]
Tłumienność wtrąceniowa [dB] dla częstotliwości środkowej [Hz]
63 125 250 500 1k 2k 4k 8k
100 28 33 25 18 14 14 13 7
125 23 25 20 15 12 10 9 6
160 21 20 15 12 10 8 7 5
200 20 22 14 11 8 7 5 3
250 17 19 11 8 7 7 4 3
315 15 17 9 6 5 5 4 2

I = 1100 mm:

ød1
[mm]
Tłumienność wtrąceniowa [dB] dla częstotliwości środkowej [Hz]
63 125 250 500 1k 2k 4k 8k
100 34 38 37 29 26 22 20 12
125 30 36 30 25 21 19 17 12
160 27 32 27 21 17 14 12 8
200 24 31 25 18 13 11 11 7
250 19 22 21 15 10 11 9 6
315 18 19 16 11 9 9 8 4
