Tłumik okrągły elastyczny SLFA
Tłumik okrągły elastyczny SLFA
Tłumik okrągły elastyczny SLFA

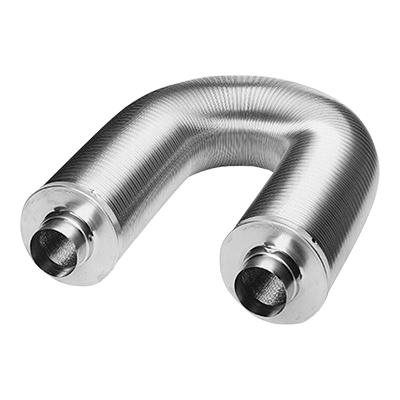

SLFA to tłumik elastyczny, który można przystosować do każdej sytuacji montażowej. Podatność tłumika na zginanie umożliwia dostosowanie się do bardzo ograniczonej przestrzeni. Tłumik jest wykonany z dwuwarstwowej, elastycznej rury aluminiowyej typu SRF. Ścianka wewnętrzna jest mikro-perforowana, natomiast między wewnętrzną, a zewnętrzną ścianką znajduje się materiał tłumiącego z wełny szklanej. Końce tłumika osłonięte są aluminiowymi końcówkami. Złącza kanałów nyplowe.
SLFA 25 i 50 dostępne są w zakresie średnic Ø80-315 mm i długości 1000 mm. (Dostępne również w długościach 750, 1250, 1500 i 2000 mm).
Tłumiki są stanie wytrzymać temperaturę do 200°C.
Zalety:
- zajmuje niewiele miejsca w transporcie i przy przechowywaniu.
Dane techniczne:
- materiały kanału:
- ściana wewnętrzna: aluminium + aluminium (AL),
- izolacja: wełna szklana 25 mm,
- ściana zewnętrzna: aluminium + aluminium, - minimalny promień gięcia: 2-3×d,
- maksymalna temperatura: +200ºC,
- odporność ogniowa: niepalne zgodnie z DIN 4102 klasą A1.

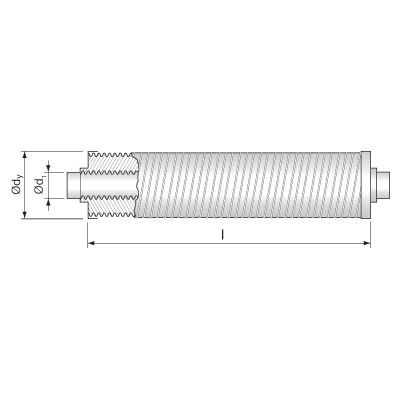

Izolacja 25 mm:
ød1 [mm] |
I [mm] |
ødy [mm] |
80 | 750, 1000 ,1250, 1500, 2000 | 135 |
100 | 750, 1000 ,1250, 1500, 2000 | 160 |
125 | 750, 1000 ,1250, 1500, 2000 | 190 |
160 | 750, 1000 ,1250, 1500, 2000 | 210 |
200 | 750, 1000 ,1250, 1500, 2000 | 260 |
250 | 750, 1000 ,1250, 1500, 2000 | 310 |
315 | 750, 1000 ,1250, 1500, 2000 | 365 |
Izolacja 50 mm:
ød1 [mm] |
I [mm] |
ødy [mm] |
80 | 750, 1000 ,1250, 1500, 2000 | 190 |
100 | 750, 1000 ,1250, 1500, 2000 | 210 |
125 | 750, 1000 ,1250, 1500, 2000 | 235 |
160 | 750, 1000 ,1250, 1500, 2000 | 260 |
200 | 750, 1000 ,1250, 1500, 2000 | 310 |
250 | 750, 1000 ,1250, 1500, 2000 | 365 |
315 | 750, 1000 ,1250, 1500, 2000 | 410 |
Izolacja = 25 mm
ød1 [mm] |
Tłumienność wtrąceniowa [dB] dla częstotliwości środkowej [Hz] | |||||||
63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k | |
80 | 2 | 6 | 10 | 20 | 38 | 58 | 33 | 28 |
100 | 1 | 5 | 8 | 18 | 35 | 58 | 33 | 27 |
125 | 1 | 5 | 8 | 18 | 35 | 58 | 33 | 27 |
160 | 1 | 2 | 4 | 10 | 23 | 43 | 18 | 14 |
200 | 2 | 2 | 4 | 9 | 20 | 27 | 13 | 11 |
250 | 1 | 2 | 4 | 9 | 18 | 19 | 9 | 9 |
315 | 1 | 2 | 3 | 5 | 11 | 13 | 7 | 8 |
Izolacja = 50 mm
ød1 [mm] |
Tłumienność wtrąceniowa [dB] dla częstotliwości środkowej [Hz] | |||||||
63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k | |
80 | 3 | 13 | 19 | 30 | 47 | 58 | 33 | 28 |
100 | 2 | 11 | 16 | 28 | 46 | 58 | 36 | 36 |
125 | 1 | 7 | 13 | 24 | 41 | 45 | 29 | 28 |
160 | 1 | 5 | 10 | 21 | 39 | 30 | 20 | 18 |
200 | 3 | 4 | 9 | 16 | 32 | 22 | 15 | 15 |
250 | 2 | 4 | 8 | 16 | 33 | 15 | 11 | 12 |
315 | 2 | 3 | 6 | 12 | 25 | 11 | 8 | 11 |
