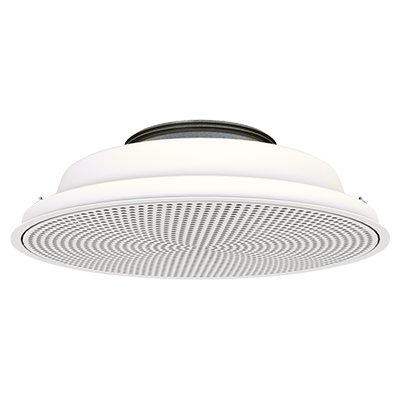

PC7 to okrągły nawiewnik z perforowaną płytą frontową i zintegrowaną wkładką wirową. Nawiewnik jest stosowany do poziomego nawiewu bardzo chłodnego powietrza. Zintegrowana wkładka wirowa zapewnia stabilny rozpływ powietrza oraz wysoką indukcję.
Montaż nawiewnika PC7 w skrzynce rozprężnej MB pozwala na osiągnięcie stabilnego przepływu powietrza do nawiewnika oraz daje możliwość precyzyjnej regulacji.
Przepustnica typu B jest unikalną liniową przepustnicą tłokową, która pozwala na pełen zakres regulacji (0-100%) oraz umożliwia zrównoważenie dużego spadku ciśnienia przy zachowaniu niskiego poziomu generowanego hałasu. Ponadto konstrukcja przepustnicy zapewnia rzetelny pomiar.
Przepustnica typu C jest wyposażona w łopatki obrotowe dla nawiewu powietrza. Zazwyczaj stosowana w sytuacjach, które nie wymagają wysokiego ciśnienia równoważącego w skrzynce rozprężnej.
- Wysoka indukcja
- Dyskretny wygląd
- Stosowany do nawiewu bardzo chłodnego powietrza
- Skrzynka rozprężna dostępna z przepustnicą w wielu wariantach
Konserwacja

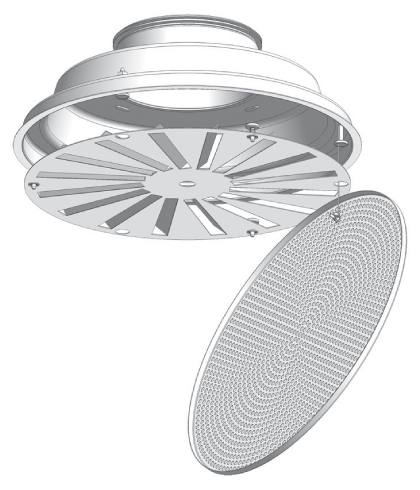

Płytę frontową i wkładkę wirową można zdjąć w celu wyczyszczenia elementów wewnętrznych lub w celu uzyskania dostępu do kanału lub skrzynki. Widoczne części nawiewnika można przetrzeć wilgotną szmatką.
Materiały i wykończenie:
- Materiał: stal ocynkowana
- Standardowe wykończenie: malowanie proszkowe
- Kolory standardowe: RAL 9003 i RAL 9010, połysk 30
Nawiewnik jest dostępny także w innych kolorach. W celu uzyskania dalszych informacji, prosimy o kontakt z działem sprzedaży Lindab.
Akcesoria
- DCZ - wsporniki mocujące
- LM - płyta modułowa
- MBZ - łącznik
ød [mm] |
øA [mm] |
H [mm] |
øU* [mm] |
160 | 460 | 140 | 470 |
200 | 460 | 140 | 470 |
250 | 540 | 140 | 550 |
315 | 540 | 140 | 550 |
*øU = otwór w suficie
ød = 315 mm: nie posiada otworów montażowych dla MB!

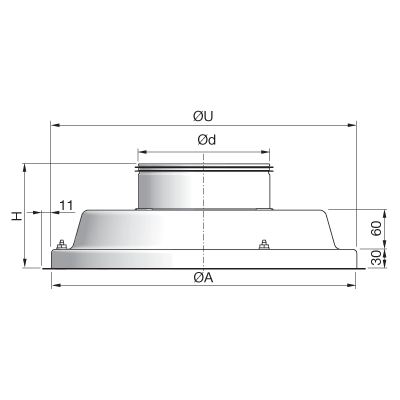

PC7-S:

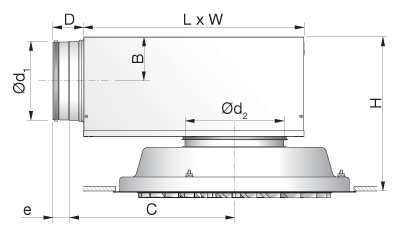

PC7 + skrzynka rozprężna MB:
ød1 [mm] |
ød2 [mm] |
B [mm] |
C [mm] |
D [mm] |
e [mm] |
H* [mm] |
L [mm] |
W [mm] |
100 | 160 | 62 | 245 | 78 | 40 | 250 - 290 | 310 | 260 |
125 | 160 | 75 | 291 | 78 | 40 | 275 - 315 | 376 | 310 |
125 | 200 | 75 | 291 | 78 | 40 | 275 - 315 | 376 | 310 |
160 | 160 | 92 | 352 | 78 | 40 | 309 - 349 | 459 | 380 |
160 | 200 | 92 | 352 | 78 | 40 | 309 - 349 | 459 | 380 |
160 | 250 | 92 | 352 | 78 | 40 | 309 - 349 | 459 | 380 |
200 | 200 | 112 | 425 | 78 | 40 | 350 - 390 | 565 | 460 |
200 | 250 | 112 | 425 | 78 | 40 | 350 - 390 | 565 | 460 |
200 | 315 | 112 | 425 | 78 | 40 | 350 - 390 | 565 | 460 |
250 | 250 | 137 | 514 | 118 | 60 | 400 - 440 | 698 | 540 |
250 | 315 | 137 | 514 | 118 | 60 | 400 - 440 | 698 | 540 |
315 | 315 | 170 | 675 | 118 | 60 | 465 - 505 | 858 | 540 |
* Przy użyciu akcesoriów MBZ zwiększy się wymiar H:
- ød2 = 100 - 200 mm => H +40 mm,
- ød2 = 250 - 315 mm => H +60 mm.
Warianty przepustnicy:
Dane techniczne
Następujące dane dotyczą PC7+skrzynki rozprężnej. Dane dotyczące MBC znajdują się na stronie www.lindQST.com.
Wydajność

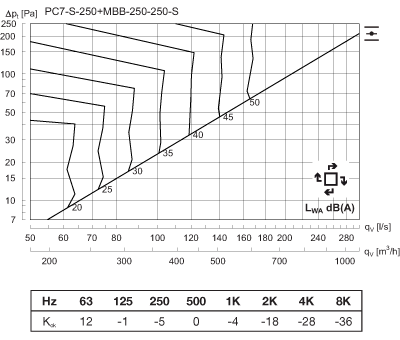

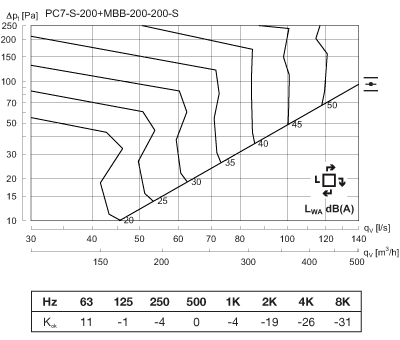

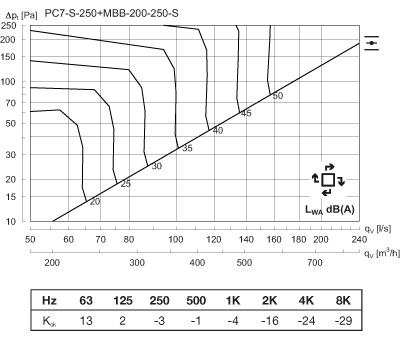

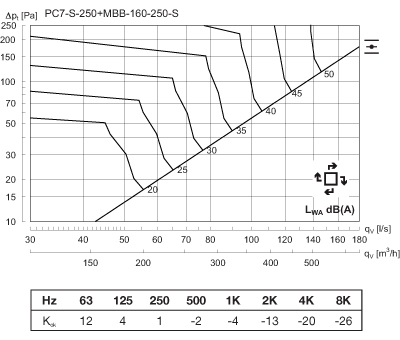

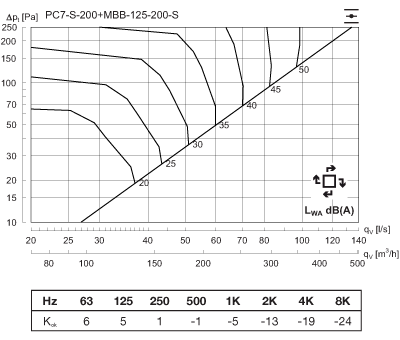

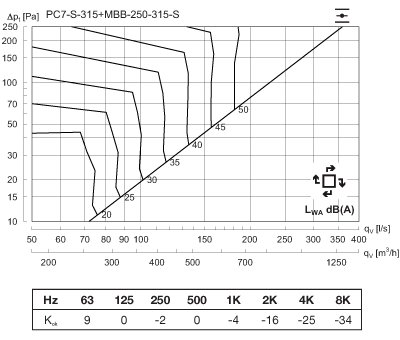

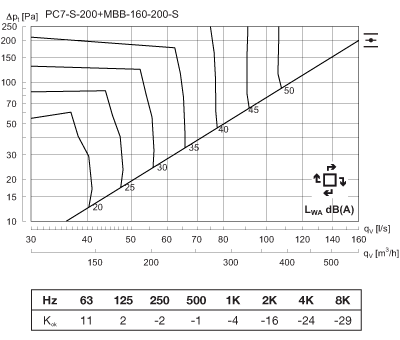

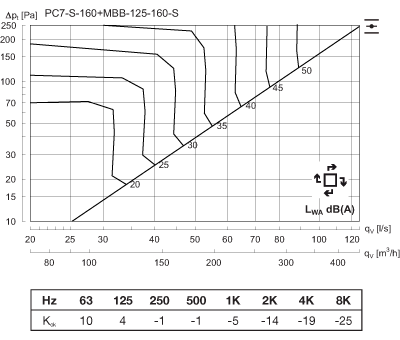

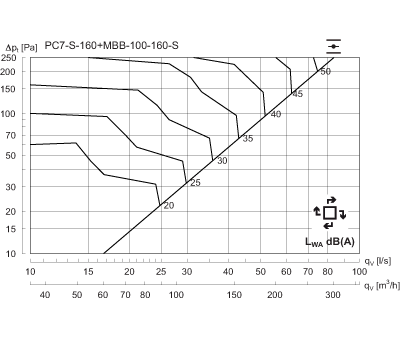

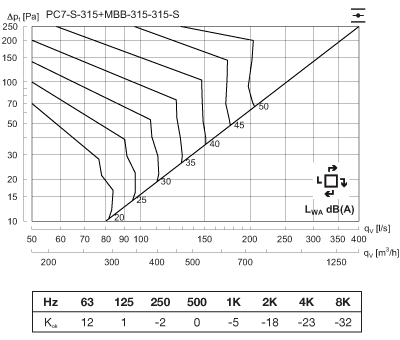

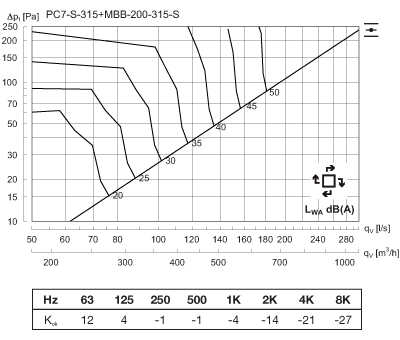

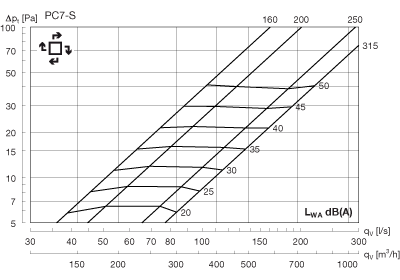

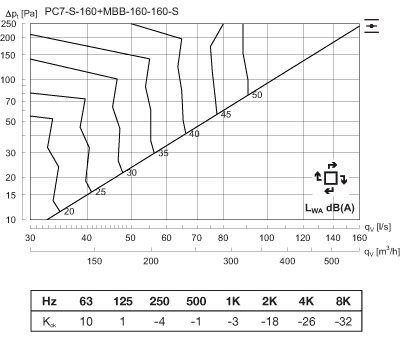

Przepływ powietrza qv [l/s] i [m3/h], ciśnienie całkowite Δpt [Pa], zasięg strumienia l0,2 [m] oraz poziom mocy akustycznej LWA [dB(A)] są przedstawione na wykresach.
Poziom mocy akustycznej
Poziom mocy akustycznej w danym paśmie częstotliwości jest definiowany jako LWA+Kok. Wartości Kok są podane w tabelach poniżej wykresów.
Szybki dobór, nawiew powietrza
PC7 + MBB-S | Δpt ≥ 50 Pa, 30 dB(A) | Δpt ≥ 50 Pa, 35 dB(A) | |||
ød1 kanału [mm] | ød2 PC7 [mm] | [l/s] | [m³/h] | [l/s] | [m³/h] |
100 | 160 | 36 | 130 | 43 | 155 |
125 | 160 | 44 | 158 | 55 | 198 |
125 | 200 | 50 | 180 | 60 | 216 |
160 | 160 | 47 | 169 | 55 | 198 |
160 | 200 | 55 | 198 | 66 | 238 |
160 | 250 | 71 | 256 | 88 | 317 |
200 | 200 | 60 | 216 | 72 | 259 |
200 | 250 | 84 | 302 | 99 | 356 |
200 | 315 | 93 | 335 | 113 | 407 |
250 | 250 | 88 | 317 | 103 | 371 |
250 | 315 | 96 | 346 | 114 | 410 |
315 | 315 | 107 | 385 | 127 | 457 |
Tłumienie dźwięku
Tłumienie dźwięku nawiewnika ΔL od kanału do pomieszczenia, z uwzględnieniem odbicia końcowego, patrz tabela poniżej.
PC7 + MBB-S | Centre frequency [Hz] | ||||||||
ød1 kanału [mm] | ød2 PC7 [mm] | 63 | 125 | 250 | 500 | 1K | 2K | 4K | 8K |
100 | 160 | 17 | 15 | 5 | 12 | 18 | 17 | 17 | 19 |
125 | 160 | 15 | 14 | 7 | 18 | 16 | 17 | 18 | 20 |
125 | 200 | 12 | 11 | 4 | 14 | 14 | 16 | 16 | 18 |
160 | 160 | 17 | 15 | 10 | 21 | 18 | 19 | 20 | 20 |
160 | 200 | 18 | 15 | 8 | 21 | 17 | 17 | 19 | 20 |
160 | 250 | 17 | 14 | 4 | 16 | 14 | 16 | 18 | 19 |
200 | 200 | 14 | 10 | 8 | 16 | 19 | 16 | 20 | 18 |
200 | 250 | 12 | 10 | 6 | 14 | 17 | 15 | 18 | 17 |
200 | 315 | 12 | 8 | 4 | 10 | 16 | 14 | 17 | 16 |
250 | 250 | 13 | 9 | 8 | 15 | 17 | 17 | 18 | 18 |
250 | 315 | 13 | 7 | 6 | 14 | 16 | 16 | 17 | 17 |
315 | 315 | 9 | 9 | 9 | 14 | 17 | 16 | 17 | 22 |

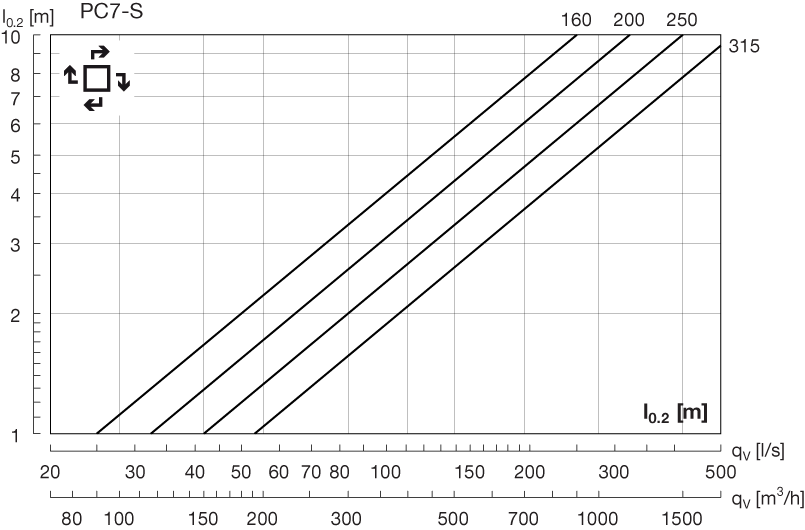

Zasięg strumienia l0,2
Zasięg strumienia l0,2 [m] jest przedstawiony przy prędkości końcowej 0,2 m/s.
Równoważenie
Dane dotyczące równoważenia są zawarte w oddzielnej broszurze.
Powietrze nawiewane
PC7 bez skrzynki rozprężnej
PC7 160 + MBB-S
PC7 200 + MBB-S
PC7 250 + MBB-S
PC7 315 + MBB-S
