Nawiewnik wirowy RC14

Opis Wymiary Skrzynka rozprężna Parametry techniczne Pliki do pobrania

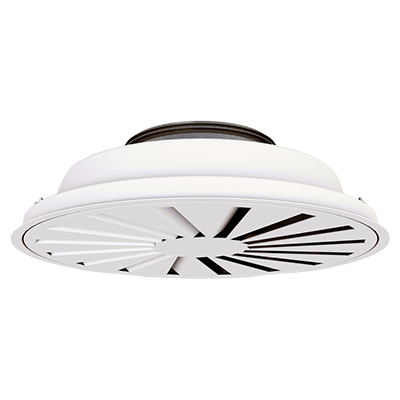

RC14 to okrągły nawiewnik z perforowaną płytą frontową i zintegrowaną wkładką wirową. Nawiewnik jest stosowany do poziomego nawiewu bardzo chłodnego powietrza. Zintegrowana wkładka wirowa zapewnia stabilny rozpływ powietrza oraz wysoką indukcję.
Montaż nawiewnika RC14 w skrzynce rozprężnej MB pozwala na osiągnięcie stabilnego przepływu powietrza do nawiewnika oraz daje możliwość precyzyjnej regulacji.
Przepustnica typu B jest unikalną liniową przepustnicą tłokową, która pozwala na pełen zakres regulacji (0-100%) i umożliwia zrównoważenie dużego spadku ciśnienia przy zachowaniu niskiego poziomu generowanego hałasu. Ponadto konstrukcja przepustnicy zapewnia dokładny i rzetelny pomiar.
Przepustnica typu C jest wyposażona w łopatki obrotowe dla nawiewu powietrza. Zazwyczaj stosowany w sytuacjach, które nie wymagają wysokiego ciśnienia równoważącego w skrzynce rozprężnej.

Wysoka indukcja
Dyskretny wygląd
Stosowany do nawiewu bardzo chłodnego powietrza
Skrzynka rozprężna dostępna z przepustnicą w wielu wariantach

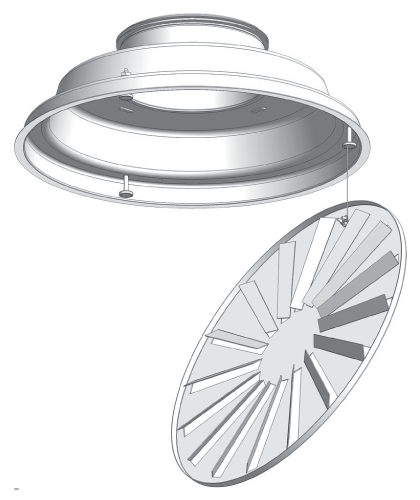

Konserwacja

Płytę frontową i wkładkę wirową można zdjąć w celu wyczyszczenia elementów wewnętrznych lub w celu uzyskania dostępu do kanału lub skrzynki. Widoczne części nawiewnika można przetrzeć wilgotną szmatką.

Materiały i wykończenie

Materiał: stal ocynkowana
Standardowe wykończenie: malowanie proszkowe
Kolory standardowe: RAL 9003 i RAL 9010, połysk 30

Nawiewnik jest dostępny także w innych kolorach. W celu uzyskania dalszych informacji, prosimy o kontakt z działem sprzedaży Lindab.

Akcesoria

DCZ - wsporniki mocujące (zestaw)
LM - płyta modułowa
MBZ - element wydłużający

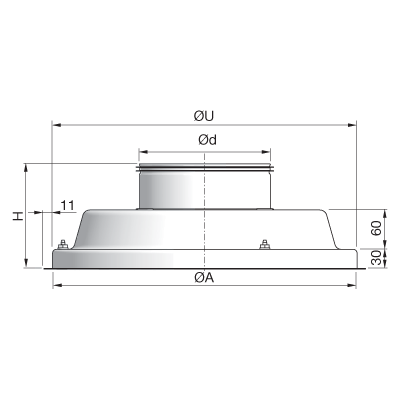

ød [mm]	øA [mm]	H [mm]	øU* [mm]
160	360	140	370
200	360	140	370
250	460	140	470
315	540	140	550

*øU = otwór w suficie

ød = 315 mm: nie posiada otworów montażowych dla MB!

RC14-S

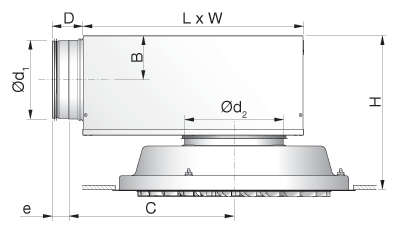

RC14 + skrzynka rozprężna MB:

ød₁ [mm]	ød₂ [mm]	B [mm]	C [mm]	D [mm]	e [mm]	H* [mm]	L [mm]	W [mm]
100	160	62	245	78	40	250 - 290	310	260
125	160	75	291	78	40	275 - 315	376	310
125	200	75	291	78	40	275 - 315	376	310
160	160	92	352	78	40	309 - 349	459	380
160	200	92	352	78	40	309 - 349	459	380
160	250	92	352	78	40	309 - 349	459	380
200	200	112	425	78	40	350 - 390	565	460
200	250	112	425	78	40	350 - 390	565	460
200	315	112	425	78	40	350 - 390	565	460
250	250	137	514	118	60	400 - 440	698	540
250	315	137	514	118	60	400 - 440	698	540
315	315	170	675	118	60	465 - 505	858	540

* Przy użyciu akcesoriów MBZ zwiększy się wymiar H:

ød₂ = 100 - 200 mm => H +40 mm,
ød₂ = 250 - 315 mm => H +60 mm.

Opcje przepustnicy:

Dane techniczne

Następujące dane dotyczą RC14+skrzynki rozprężnej. Dane dotyczące MBC i MBE znajdują się na stronie www.lindQST.com.

Wydajność

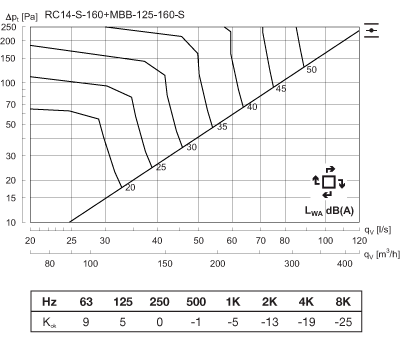

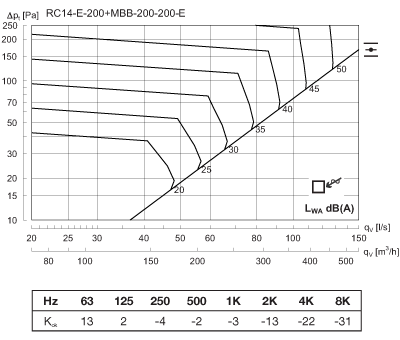

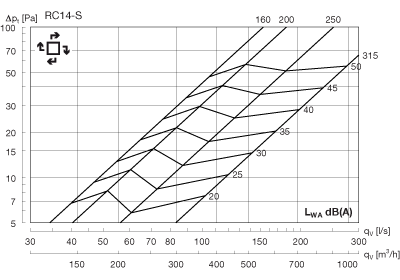

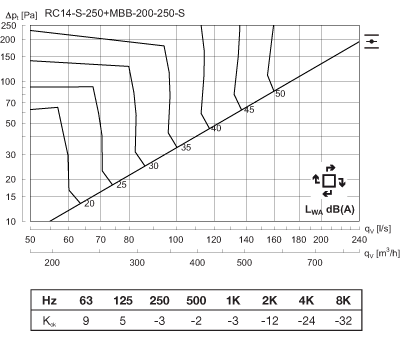

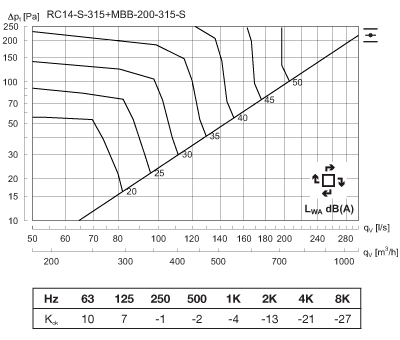

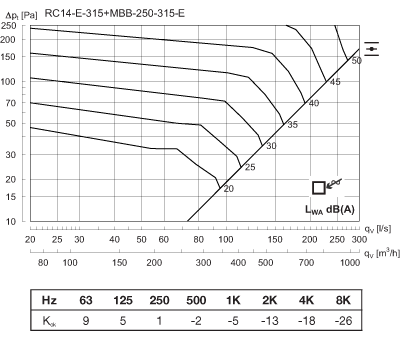

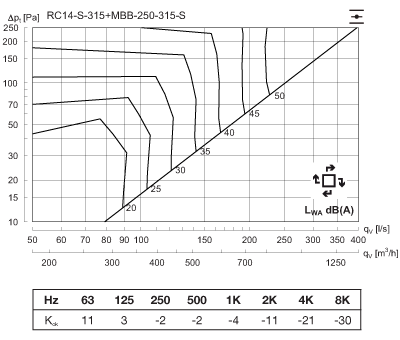

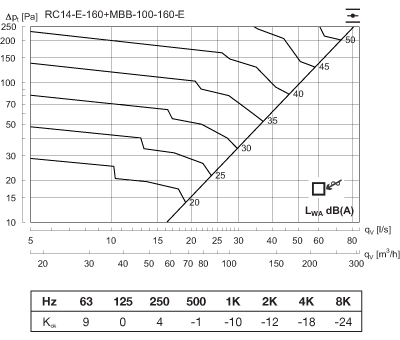

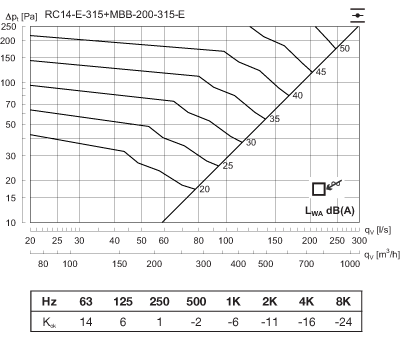

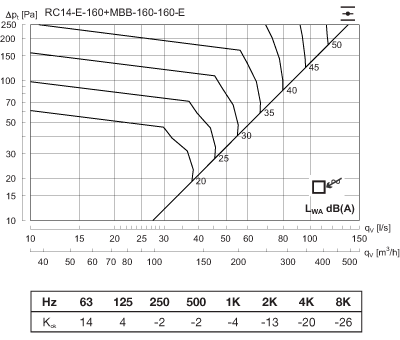

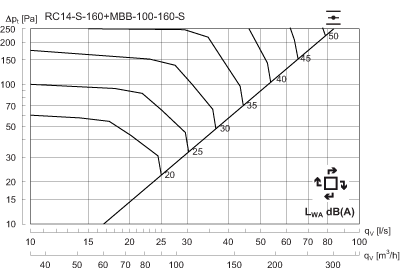

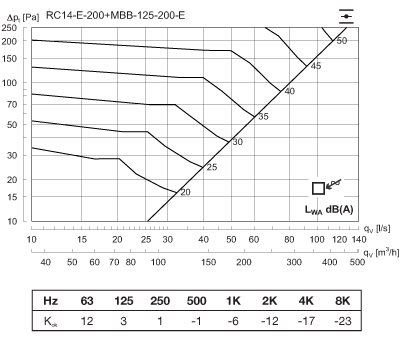

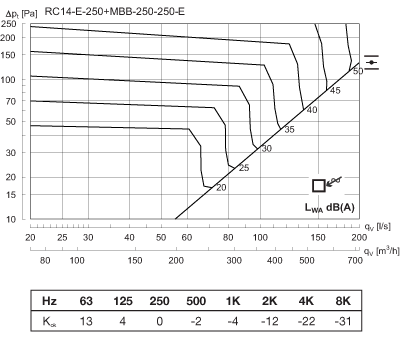

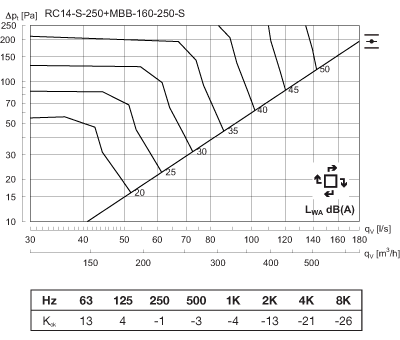

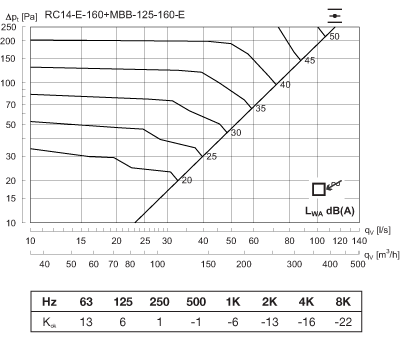

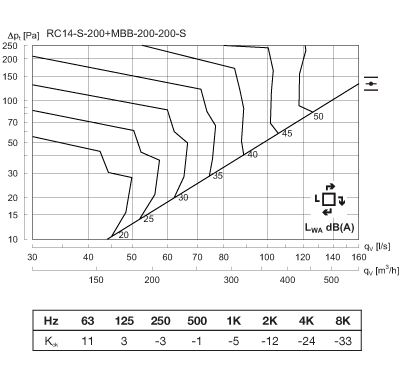

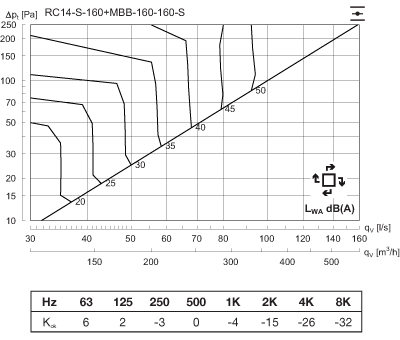

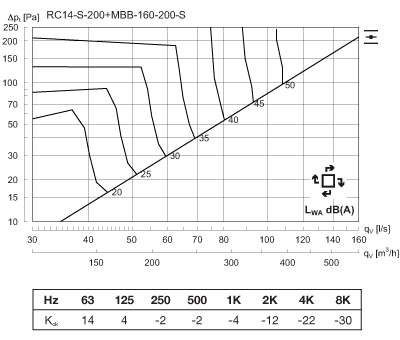

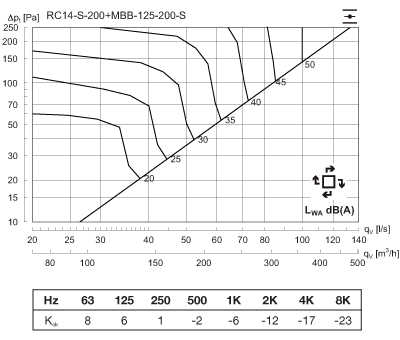

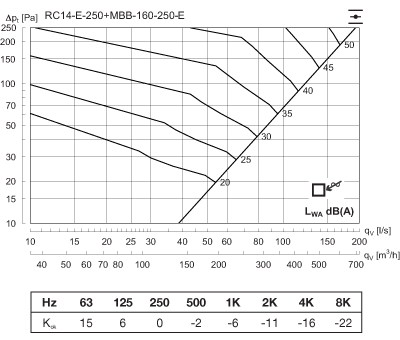

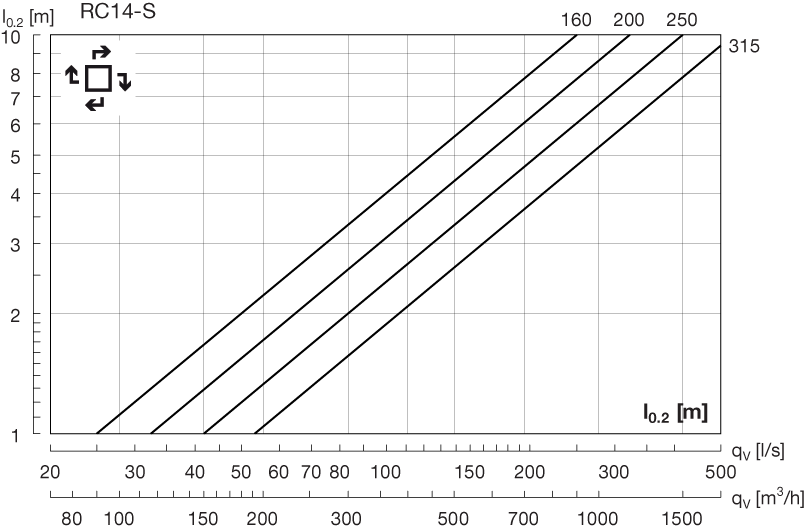

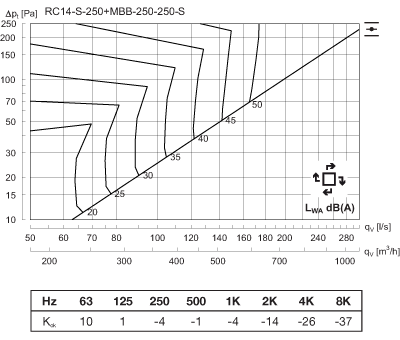

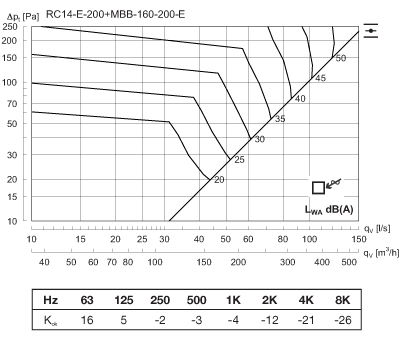

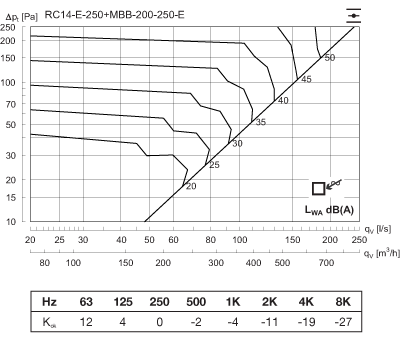

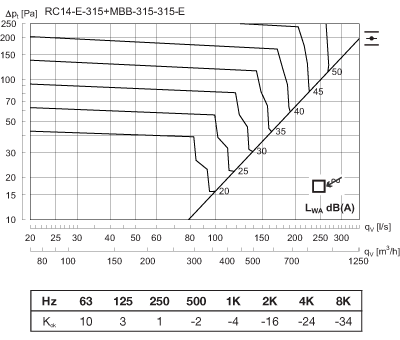

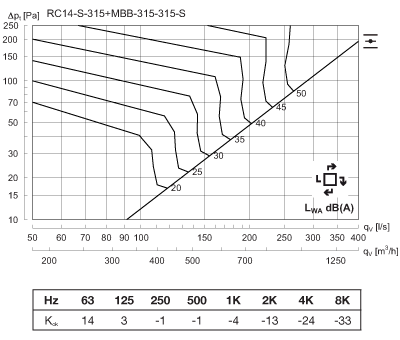

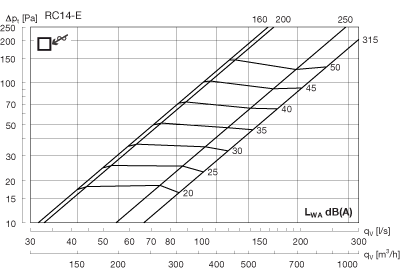

Przepływ powietrza q_v [l/s] i [m³/h], ciśnienie całkowite Δp_t [Pa], zasięg strumienia l_0,2 [m] oraz poziom mocy akustycznej L_WA [dB(A)] przedstawione są na wykresach.

Poziom mocy akustycznej

Poziom mocy akustycznej w danym paśmie częstotliwości jest definiowany jako L_WA+K_ok. Wartości K_ok są podane w tabelach poniżej wykresów.

Szybki dobór, nawiew powietrza

RC14 + MBB-S		Δp_t ≥ 50 Pa, 30 dB(A)		Δp_t ≥ 50 Pa, 35 dB(A)
ød₁ kanału [mm]	ød₂ RC14 [mm]	[l/s]	[m³/h]	[l/s]	[m³/h]
100	160	37	133	44	158
125	160	44	158	54	194
125	200	50	180	62	223
160	160	48	173	57	205
160	200	56	202	67	241
160	250	67	241	84	302
200	200	62	223	74	266
200	250	82	295	96	346
200	315	102	367	126	454
250	250	92	331	106	382
250	315	117	421	139	500
315	315	141	508	166	598

Tłumienie dźwięku

Tłumienie dźwięku nawiewnika ΔL od kanału do pomieszczenia, z uwzględnieniem odbicia końcowego, patrz tabela poniżej.

RC14 + MBB-S/-E		Częstotliwość środkowa [Hz]
ød₁ kanału [mm]	ød₂ RC14 [mm]	63	125	250	500	1K	2K	4K	8K
100	160	18	15	5	11	18	19	18	19
125	160	15	13	8	17	17	17	18	20
125	200	13	11	6	13	14	17	17	19
160	160	16	15	11	21	18	20	21	20
160	200	17	15	9	21	18	19	20	20
160	250	17	14	4	18	14	16	18	19
200	200	14	11	8	15	19	17	20	18
200	250	14	10	5	14	18	14	18	17
200	315	14	8	3	10	16	15	17	16
250	250	14	9	7	15	18	17	19	18
250	315	12	7	6	14	16	15	17	17
315	315	8	9	9	13	17	16	18	22
