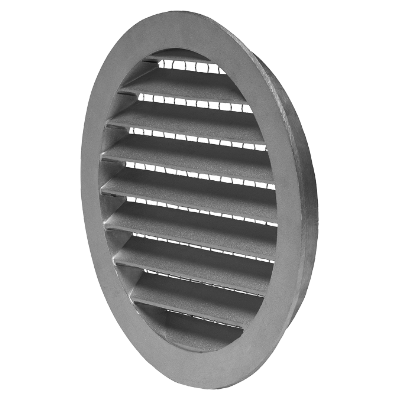

Kratka stalowa ścienna zewnętrzna YGC
Kratka stalowa ścienna zewnętrzna YGC
Kratka stalowa ścienna zewnętrzna YGC
Stosowana jako czerpnia powietrza zewnętrznego i wyrzutnia powietrza wywiewanego. Zaprojektowana ze stałymi kierownicami.
W zakresie ø80-1250 wykonanie z siatką zabezpieczającą. Szerokość oczek 10×10 mm.
Montaż do ściany zewnętrznej za pomocą śrub lub gwoździ.
Standardowo w zestawie siatka zabezpieczająca przed ptakami.
Konserwacja
Zdjąć kratkę w celu uzyskania dostępu do kanału. Części zewnętrzne należy przecierać wilgotną ściereczką.
Materiały i wykończenie:
- kratka: odlew aluminiowy (ø80-500) lub stal ocynkowana (ø630-1250);
- standardowe wykończenie: niemalowane.
Możliwość dostarczenia w wersji malowanej proszkowo. W celu uzyskania dalszych informacji prosimy o kontakt z działem sprzedaży Lindab.

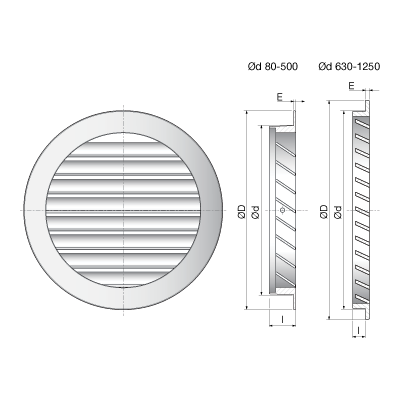

| ød [mm] |
øD [mm] |
I [mm] |
E [mm] |
Af [m²] |
Waga [kg] |
| 80* | 98 | 10,0 | 3,5 | 0,003 | 0,10 |
| 100* | 123 | 19,5 | 2,5 | 0,006 | 0,13 |
| 125* | 149 | 19,5 | 2,5 | 0,009 | 0,18 |
| 150* | 173 | 19,5 | 2,5 | 0,013 | 0,23 |
| 160* | 183 | 19,0 | 3,0 | 0,015 | 0,27 |
| 200* | 223 | 19,0 | 3,0 | 0,024 | 0,47 |
| 250* | 273 | 21,5 | 3,5 | 0,038 | 0,70 |
| 315* | 338 | 21,0 | 4,0 | 0,063 | 1,09 |
| 400* | 440 | 34,0 | 6,5 | 0,079 | 3,00 |
| 500* | 545 | 34,0 | 6,5 | 0,118 | 5,50 |
| 630 | 670 | 50,0 | 1,5 | 0,200 | 10,00 |
| 710 | 750 | 50,0 | 1,5 | 0,260 | 12,40 |
| 800 | 840 | 50,0 | 1,5 | 0,340 | 14,60 |
| 1000 | 1040 | 50,0 | 1,5 | 0,520 | 21,00 |
| 1250 | 1290 | 50,0 | 1,5 | 0,820 | 35,00 |
* Kratka posiada z boku otwory montażowe na śruby 2×ø4,2 mm.
Wersje ød > 500 mm nie posiadają otworów do montażu.
Af (m²) = Powierzchnia wolna
Wydajność
Objętościowe natężenie przepływu powietrza qv [l/s] i [m3/h] oraz całkowity spadek ciśnienia, Δpt [Pa], są przedstawione na wykresach.
Poziom ciśnienia akustycznego w polu swobodnym (1/4 sfery)
Poziom mocy akustycznej LWA [dB(A)] przedstawiono na wykresach. Poziom ciśnienia akustycznego w odległości X [m]:
LpA = LWA - K, patrz tabela poniżej:
| X [m] | 1 | 2 | 3 | 4 | 5 | 10 | 20 |
| K [dB] | -5 | -12 | -15 | -17 | -19 | -25 | -30 |

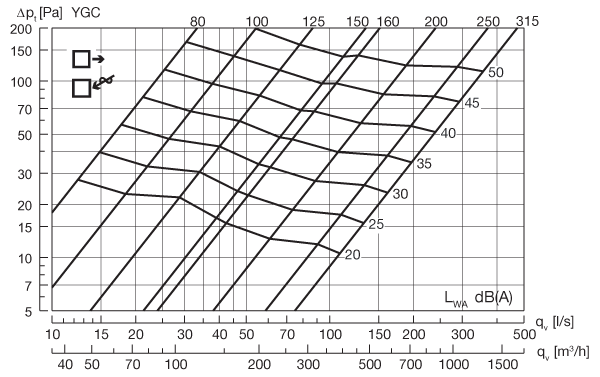

YGC ø80-315:

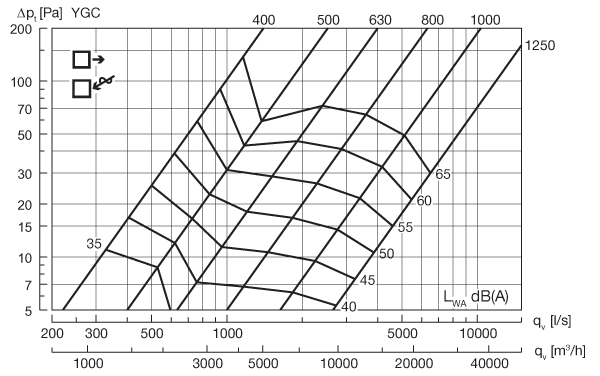

YGC ø400-1250:
Kod zamówienia
80 - 1250
