Kratka aluminiowa zewnętrzna WLA
Kratka aluminiowa zewnętrzna WLA
Kratka aluminiowa zewnętrzna WLA
WLA to aluminiowa kratka zewnętrzna o stałych kierownicach o rozstawie 25 mm, 50 mm lub 100 mm, przeznaczona do czerpania świeżego powietrza z zewnątrz oraz wyrzutu powietrza zużytego na zewnątrz budynku, wyposażona w siatkę zabezpieczającą przed ptakami i owadami.
Opcjonalnie dostępna z widocznymi otworami na śruby mocujące lub ramę montażową.
Standardowo w zestawie znajduje się siatka zabezpieczająca przed ptakami.
Konserwacja
Zdjąć kratkę w celu uzyskania dostępu do skrzynki rozprężnej lub kanału. Części zewnętrzne należy przecierać wilgotną ściereczką.
Akcesoria:
- siatka przeciw ptakom: N;
- siatka przeciw owadom: I;
- ramka montażowa (do ramki 1): MFA;
- ramka montażowa (do ramki 2 lub 3): MFA.
Materiały i wykończenie:
- ramka i kierownice: aluminium
- siatka przeciw ptakom: stal ocynkowana;
- siatka przeciw owadom: włókno szklane;
- rama montażowa: stal ocynkowana.
Standardowe wykończenie kratek:
- aluminium anodowane;
- RAL 9003, połysk 30 (ramka 1);
- RAL 9010, połysk 30 (ramka 1).
Kratki dostępne są również w innych kolorach. Prosimy o kontakt z działem sprzedaży Lindab w celu uzyskania dalszych informacji.
Wymiary minimalne i maksymalne
WLA-11 (tylko ramka 1):
H [mm] / L [mm] | 200 | → | 1200 |
100 | • | • | • |
↓ | • | • | • |
1200 | • | • | • |
WLA-22 (tylko ramka 2):
H [mm] / L [mm] | 400 | → | 2000 |
250 | • | • | • |
↓ | • | • | • |
2000 | • | • | • |
WLA-33 (tylko ramka 3):
H [mm] / L [mm] | 400 | → | 2000 |
250 | • | • | • |
↓ | • | • | • |
2050 | • | • | • |
Kratki standardowe są dostępne w odstępach co 50 mm w zakresach podanych powyżej wymiarów minimalnych i maksymalnych. Rozmiary niestandardowe są dostępne na życzenie.
Montaż z wielu części (dla ramki 2): L × B: 2001 - 4000 × 100 - 800 mm.
Ramka i siatka

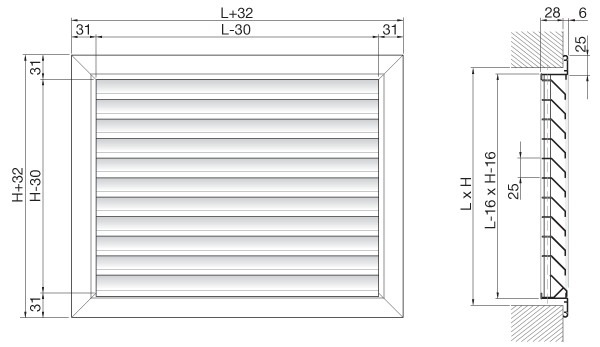

WLA-11, ramka 25 mm, kierownice o rozstawie 25 mm:

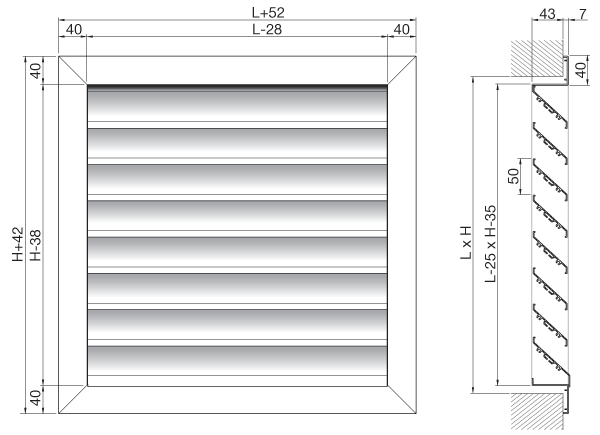

WLS-22, ramka 40 mm, kierownice o rozstawie 50 mm:

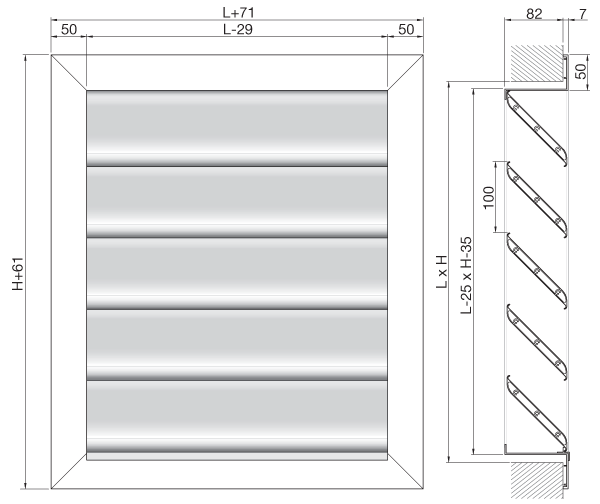

WLS-33, ramka 50 mm, kierownice o rozstawie 100 mm:
Nieprzygotowany:
C - klipsy / CM - klipsy + ramka montażowa (tylko ramka 25 mm):
V* - widoczne otwory na śruby / VM* - widoczne otwory na śruby + ramka montażowa:
* śruby nie są dołączone.
** ilustracja VM przedstawia ramkę 1 (25 mm) oraz ramkę montażową MFA. Ramka montażowa M dla ramek typu 2 (40 mm) i 3 (50 mm) ma inny kształt.
Powierzchnia wolna
WLA-11
L | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 700 | 800 | 900 | 1000 |
H | Ak [m²] | ||||||||||||
100 | 0.006 | 0.008 | 0.009 | 0.011 | 0.013 | 0.015 | 0.016 | 0.018 | 0.020 | 0.023 | 0,512 | 0.030 | 0.034 |
150 | 0.012 | 0.015 | 0.019 | 0.022 | 0.026 | 0.029 | 0.033 | 0.036 | 0.040 | 0.047 | 0.027 | 0.061 | 0.068 |
200 | 0.018 | 0.023 | 0.028 | 0.034 | 0.039 | 0.044 | 0.049 | 0.055 | 0.060 | 0.070 | 0.054 | 0.091 | 0.102 |
250 | 0.024 | 0.031 | 0.038 | 0.045 | 0.052 | 0.059 | 0.066 | 0.073 | 0.080 | 0.094 | 0.081 | 0.122 | 0.136 |
300 | 0.030 | 0.038 | 0.047 | 0.056 | 0.065 | 0.073 | 0.082 | 0.091 | 0.100 | 0.117 | 0.108 | 0.152 | 0.170 |
350 | 0.036 | 0.046 | 0.057 | 0.067 | 0.078 | 0.088 | 0.099 | 0.109 | 0.120 | 0.141 | 0.135 | 0.183 | 0.204 |
400 | 0.042 | 0.054 | 0.066 | 0.078 | 0.091 | 0.103 | 0.115 | 0.127 | 0.140 | 0.164 | 0.162 | 0.213 | 0.238 |
450 | 0.048 | 0.062 | 0.076 | 0.090 | 0.104 | 0.118 | 0.132 | 0.146 | 0.160 | 0.188 | 0.189 | 0.244 | 0.272 |
500 | 0.054 | 0.069 | 0.085 | 0.101 | 0.117 | 0.132 | 0.148 | 0.164 | 0.180 | 0.211 | 0.216 | 0.274 | 0.305 |
550 | 0.059 | 0.077 | 0.094 | 0.112 | 0.129 | 0.147 | 0.164 | 0.182 | 0.199 | 0.234 | 0.243 | 0.304 | 0.339 |
600 | 0.065 | 0.085 | 0.104 | 0.123 | 0.142 | 0.162 | 0.181 | 0.200 | 0.219 | 0.258 | 0.269 | 0.335 | 0.373 |
700 | 0.077 | 0.100 | 0.123 | 0.146 | 0.168 | 0.191 | 0.214 | 0.237 | 0.259 | 0.305 | 0.296 | 0.396 | 0.441 |
800 | 0.089 | 0.115 | 0.142 | 0.168 | 0.194 | 0.220 | 0.247 | 0.273 | 0.299 | 0.352 | 0.350 | 0.457 | 0.509 |
900 | 0.101 | 0.131 | 0.161 | 0.190 | 0.220 | 0.250 | 0.280 | 0.309 | 0.339 | 0.399 | 0.404 | 0.518 | 0.577 |
1000 | 0.113 | 0.146 | 0.180 | 0.213 | 0.246 | 0.279 | 0.312 | 0.346 | 0.379 | 0.445 | 0.458 | 0.578 | 0.645 |
WLA-22
L | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 1000 |
H | Ak [m²] | |||||||||||
250 | 0.028 | 0.032 | 0.036 | 0.040 | 0.044 | 0.048 | 0.052 | 0.056 | 0.060 | 0.064 | 0.068 | 0.076 |
300 | 0.037 | 0.043 | 0.048 | 0.053 | 0.058 | 0.064 | 0.069 | 0.074 | 0.079 | 0.085 | 0.090 | 0.100 |
400 | 0.055 | 0.063 | 0.071 | 0.078 | 0,.086 | 0.094 | 0.102 | 0.109 | 0.117 | 0.125 | 0.133 | 0.148 |
450 | 0.064 | 0.073 | 0.082 | 0.091 | 0.100 | 0.109 | 0.118 | 0.127 | 0.136 | 0.145 | 0.154 | 0.172 |
500 | 0.073 | 0.083 | 0.093 | 0.104 | 0.114 | 0.124 | 0.134 | 0.145 | 0.155 | 0.165 | 0.175 | 0.196 |
550 | 0.082 | 0.093 | 0.105 | 0.116 | 0.128 | 0.139 | 0.151 | 0.162 | 0.174 | 0.185 | 0.197 | 0.220 |
600 | 0.091 | 0.103 | 0.116 | 0.129 | 0.142 | 0.154 | 0.167 | 0.180 | 0.193 | 0.205 | 0.218 | 0.244 |
650 | 0.099 | 0.113 | 0.127 | 0.141 | 0.155 | 0.169 | 0,.183 | 0.197 | 0.211 | 0.225 | 0.239 | 0.267 |
700 | 0.108 | 0.124 | 0.139 | 0.154 | 0.169 | 0.185 | 0.200 | 0.215 | 0.230 | 0.246 | 0.261 | 0.291 |
750 | 0.117 | 0.134 | 0.150 | 0.167 | 0.183 | 0.200 | 0.216 | 0.233 | 0.249 | 0.266 | 0.282 | 0.315 |
800 | 0.126 | 0.144 | 0.162 | 0.179 | 0.197 | 0.215 | 0.233 | 0.250 | 0.268 | 0.286 | 0.304 | 0.339 |
850 | 0.135 | 0.154 | 0.173 | 0.192 | 0.211 | 0.230 | 0.249 | 0.268 | 0.287 | 0.306 | 0.325 | 0.363 |
900 | 0.144 | 0.164 | 0.184 | 0.205 | 0.225 | 0.245 | 0.265 | 0.286 | 0.306 | 0.326 | 0.346 | 0.387 |
950 | 0.153 | 0.174 | 0.196 | 0.217 | 0.239 | 0.260 | 0.282 | 0.303 | 0.325 | 0.346 | 0.368 | 0.411 |
1000 | 0.162 | 0.184 | 0.207 | 0.230 | 0.253 | 0.275 | 0.298 | 0.321 | 0.344 | 0.366 | 0.389 | 0.435 |
WLA-33
L | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 900 | 1000 |
H | Ak [m²] | ||||||||||
250 | 0.021 | 0.024 | 0.027 | 0.030 | 0.033 | 0.036 | 0.039 | 0.042 | 0.045 | 0.051 | 0.056 |
350 | 0.039 | 0.045 | 0.051 | 0.056 | 0.062 | 0.068 | 0.074 | 0.079 | 0.085 | 0.096 | 0.108 |
450 | 0.058 | 0.067 | 0.075 | 0.083 | 0.092 | 0.100 | 0.109 | 0.117 | 0.125 | 0.142 | 0.159 |
550 | 0.077 | 0.088 | 0.099 | 0.110 | 0.121 | 0.133 | 0.144 | 0.155 | 0.166 | 0.188 | 0.211 |
650 | 0.096 | 0.109 | 0.123 | 0.137 | 0.151 | 0.165 | 0.179 | 0.193 | 0.206 | 0.234 | 0.262 |
850 | 0.133 | 0.152 | 0.172 | 0.191 | 0.210 | 0.230 | 0.249 | 0.268 | 0.287 | 0.326 | 0.365 |
1050 | 0.171 | 0.195 | 0.220 | 0.245 | 0.269 | 0.294 | 0.319 | 0.344 | 0.368 | 0.418 | 0.467 |
1250 | 0.208 | 0.238 | 0,.268 | 0.299 | 0.329 | 0.359 | 0.389 | 0.419 | 0.449 | 0.510 | 0.570 |
1450 | 0.246 | 0.281 | 0.317 | 0.352 | 0.388 | 0.424 | 0.459 | 0.495 | 0.530 | 0.602 | 0.673 |
1850 | 0.321 | 0.367 | 0.414 | 0.460 | 0.506 | 0.553 | 0.599 | 0.646 | 0.692 | 0.785 | 0.878 |
2050 | 0.358 | 0.410 | 0.462 | 0.514 | 0.566 | 0.618 | 0.669 | 0.721 | 0.773 | 0.877 | 0.981 |

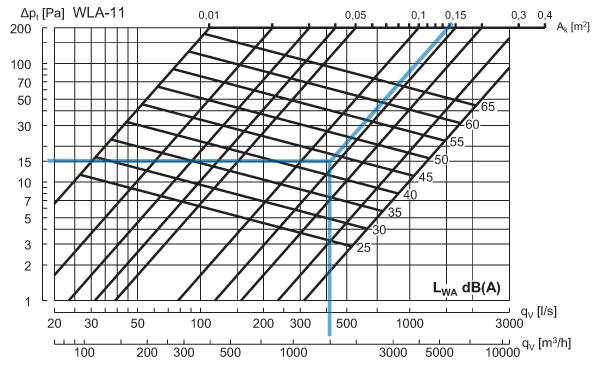

Szybki dobór, nawiew powietrza, WLA-11
Dane ważne dla: nawiewu powietrza.
Oznaczenia: Ak = powierzchnia efektywna [m²]; Vk = prędkość efektywna [m/s]; Δpt = całkowita strata ciśnienia [Pa]; LWA = poziom mocy akustycznej [dB(A)].
H = 200
Wymiar kratki [mm] (Ak) |
Przepływ powietrza | ||||||
[m³/h] | 300 | 550 | 700 | 850 | 1000 | 1200 | |
[l/s] | 83 | 153 | 194 | 236 | 278 | 333 | |
500x200 (0,049) |
LWA Vk Δpt |
21 1,7 5 |
38 3,1 16 |
45 3,9 25 |
|||
600x200 (0,060) |
LWA Vk Δpt |
<20 1,4 3 |
34 2,6 11 |
41 3,2 17 |
46 3,9 26 |
||
800x200 (0,081) |
LWA Vk Δpt |
27 1,9 6 |
34 2,4 9 |
39 2,9 14 |
44 3,4 19 |
49 4,1 28 |
H = 300
Wymiar kratki [mm] (Ak) |
Przepływ powietrza | ||||||||
[m³/h] | 300 | 550 | 700 | 850 | 1000 | 1200 | 1500 | 1800 | |
[l/s] | 83 | 153 | 194 | 236 | 278 | 333 | 417 | 500 | |
300x300 (0,047) |
LWA Vk Δpt |
22 1,8 5 |
39 3,2 17 |
46 4,1 28 |
|||||
500x300 (0,082) |
LWA Vk Δpt |
26 1,9 6 |
33 2,4 9 |
39 2,9 14 |
44 3,4 19 |
49 4 27 |
|||
600x300 (0,100) |
LWA Vk Δpt |
22 1,5 4 |
29 1,9 6 |
34 2,4 9 |
39 2,8 13 |
44 3,3 18 |
|||
800x300 (0,135) |
LWA Vk Δpt |
<20 1,1 2 |
21 1,4 3 |
27 1,8 5 |
32 2,1 7 |
37 2,5 10 |
44 3,1 16 |
49 3,7 23 |
H = 400
Wymiar kratki [mm] (Ak) |
Przepływ powietrza | ||||||||
[m³/h] | 550 | 700 | 850 | 1000 | 1200 | 1500 | 1800 | 2000 | |
[l/s] | 153 | 194 | 236 | 278 | 333 | 417 | 500 | 556 | |
400x400 (0,091) |
LWA Vk Δpt |
24 1,7 5 |
31 2,1 8 |
37 2,6 11 |
41 3,1 15 |
47 3,7 22 |
|||
600x400 (0,140) |
LWA Vk Δpt |
<20 1,1 2 |
21 1,4 3 |
26 1,7 5 |
31 2 7 |
36 2,4 9 |
43 3 15 |
48 3,6 21 |
|
800x400 (0,189) |
LWA Vk Δpt |
<20 1 2 |
<20 1,3 3 |
24 1,5 4 |
29 1,8 5 |
36 2,2 8 |
41 2,7 12 |
44 2,9 14 |
H = 500
Wymiar kratki [mm] (Ak) |
Przepływ powietrza | |||||||||||
[m³/h] | 550 | 700 | 850 | 1000 | 1200 | 1500 | 1800 | 2000 | 2500 | 2800 | 3000 | |
[l/s] | 153 | 194 | 236 | 278 | 333 | 417 | 500 | 556 | 694 | 778 | 833 | |
500x500 (0,148) |
LWA Vk Δpt |
2 <20 1 |
3 <20 1,3 |
4 25 1,6 |
6 30 1,9 |
8 35 2,2 |
13 42 2,8 |
19 47 3,4 |
23 50 3,8 |
|||
600x500 (0,180) |
LWA Vk Δpt |
<20 1,1 2 |
20 1,3 3 |
25 1,5 4 |
30 1,9 6 |
37 2,3 9 |
42 2,8 13 |
45 3,1 16 |
||||
800x500 (0,243) |
LWA Vk Δpt |
<20 1 2 |
<20 1,1 2 |
23 1,4 3 |
30 1,7 5 |
35 2,1 7 |
38 2,3 9 |
45 2,9 13 |
48 3,2 17 |
50 3,4 19 |
H = 600
Wymiar kratki [mm] (Ak) |
Przepływ powietrza | |||||||||||||||
[m³/h] | 700 | 850 | 1000 | 1200 | 1500 | 1800 | 2000 | 2500 | 2800 | 3000 | 3500 | 3800 | 4000 | 4500 | 5000 | |
[l/s] | 194 | 236 | 278 | 333 | 417 | 500 | 556 | 694 | 778 | 833 | 972 | 1056 | 1111 | 1250 | 1389 | |
600x600 (0,219) |
LWA Vk Δpt |
<20 0,9 1 |
<20 1,1 2 |
20 1,3 3 |
26 1,5 4 |
32 1,9 6 |
38 2,3 9 |
41 2,5 11 |
47 3,2 16 |
|||||||
800x600 (0,296) |
LWA Vk Δpt |
<20 0,9 1 |
<20 1,1 2 |
25 1,4 3 |
30 1,7 5 |
34 1,9 6 |
40 2,3 9 |
43 2,6 11 |
45 2,8 13 |
50 3,3 18 |
||||||
1000x600 (0,373) |
LWA Vk Δpt |
<20 0,9 1 |
20 1,1 2 |
25 1,3 3 |
28 1,5 4 |
35 1,9 6 |
38 2,1 7 |
40 2,2 8 |
44 2,6 11 |
47 2,8 13 |
48 3 15 |
|||||
1200x600 (0,450) |
LWA Vk Δpt |
<20 0,9 1 |
21 1,1 2 |
24 1,2 3 |
30 1,5 4 |
33 1,7 5 |
35 1,8 6 |
40 2,2 8 |
42 2,3 9 |
44 2,5 10 |
47 2,8 13 |
50 3,1 16 |
H = 800
Wymiar kratki [mm] (Ak) |
Przepływ powietrza | ||||||||||||
[m³/h] | 1500 | 1800 | 2000 | 2500 | 2800 | 3000 | 3500 | 3800 | 4000 | 4500 | 5000 | 5500 | |
[l/s] | 417 | 500 | 556 | 694 | 778 | 833 | 972 | 1056 | 1111 | 1250 | 1389 | 1528 | |
1000x800 (0,509) |
LWA Vk Δpt |
<20 0,8 1 |
<20 1 2 |
21 1,1 2 |
27 1,4 3 |
31 1,5 4 |
33 1,6 4 |
37 1,9 6 |
39 2,1 7 |
41 2,2 8 |
44 2,5 10 |
48 2,7 12 |
50 3 15 |
1000x800 (0,614) |
LWA Vk Δpt |
<20 0,8 1 |
<20 0,9 1 |
23 1,1 2 |
26 1,3 3 |
28 1,4 3 |
33 1,6 4 |
35 1,7 5 |
37 1,8 5 |
40 2 7 |
43 2,3 8 |
46 2,5 10 |
|
1500x800 (0,772) |
LWA Vk Δpt |
<20 0,7 1 |
<20 0,9 1 |
21 1 2 |
23 1,1 2 |
27 1,3 3 |
30 1,4 3 |
31 1,4 3 |
35 1,6 4 |
38 1,8 5 |
40 2 6 |

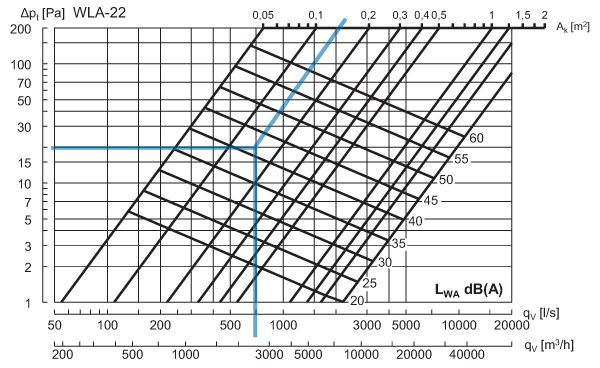

Szybki dobór, nawiew powietrza, WLA-22
Dane ważne dla: nawiewu powietrza.
Oznaczenia: Ak = powierzchnia efektywna [m²]; Vk = prędkość efektywna [m/s]; Δpt = całkowita strata ciśnienia [Pa]; LWA = poziom mocy akustycznej [dB(A)].
H = 400
Wymiar kratki [mm] (Ak) |
Przepływ powietrza | ||||||||||
[m³/h] | 500 | 700 | 800 | 1000 | 1200 | 1500 | 2000 | 2500 | 3000 | 3500 | |
[l/s] | 139 | 194 | 222 | 278 | 333 | 417 | 556 | 694 | 833 | 972 | |
400x400 (0,055) |
LWA Vk Δpt |
20 2,5 5 |
28 3,5 10 |
31 4 14 |
37 5,1 21 |
41 6,1 31 |
47 7,6 48 |
||||
500x400 (0,071) |
LWA Vk Δpt |
<20 2 3 |
23 2,8 6 |
27 3,1 8 |
32 3,9 13 |
37 4,7 19 |
42 5,9 29 |
42 5,9 29 |
|||
600x400 (0,086) |
LWA Vk Δpt |
<20 1,6 2 |
<20 2,3 4 |
23 2,6 6 |
28 3,2 9 |
33 3,9 13 |
39 4,8 20 |
46 6,5 35 |
|||
800x400 (0,117) |
LWA Vk Δpt |
<20 1,7 2 |
<20 1,9 3 |
23 2,4 5 |
27 2,8 7 |
33 3,6 11 |
40 4,8 19 |
45 5,9 30 |
50 7,1 43 |
||
1000x400 (0,148) |
LWA Vk Δpt |
<20 1,5 2 |
<20 1,9 3 |
23 2,2 4 |
28 2,8 7 |
35 3,8 12 |
41 4,7 18 |
46 5,6 27 |
49 6,6 36 |
H = 500
Wymiar kratki [mm] (Ak) |
Przepływ powietrza | ||||||||||||
[m³/h] | 500 | 700 | 800 | 1000 | 1200 | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 | |
[l/s] | 139 | 194 | 222 | 278 | 333 | 417 | 556 | 694 | 833 | 972 | 1111 | 1250 | |
500x500 (0,093) |
LWA Vk Δpt |
<20 1,5 2 |
<20 2,1 4 |
21 2,4 5 |
27 3 7 |
31 3,6 11 |
37 4,5 17 |
44 6 30 |
50 7,4 46 |
||||
600x500 (0,114) |
LWA Vk Δpt |
<20 1,7 2 |
<20 2 3 |
23 2,4 5 |
28 2,9 7 |
33 3,7 11 |
40 4,9 20 |
46 6,1 31 |
|||||
800x500 (0,155) |
LWA Vk Δpt |
<20 1,4 2 |
<20 1,8 3 |
22 2,2 4 |
27 2,7 6 |
35 3,6 11 |
40 4,5 17 |
45 5,4 24 |
49 6,3 33 |
||||
1000x500 (0,196) |
LWA Vk Δpt |
<20 1,4 2 |
<20 1,7 2 |
23 2,1 4 |
30 2,8 7 |
36 3,5 11 |
40 4,3 15 |
44 5 21 |
47 5,7 27 |
50 6,4 34 |
H = 600
Wymiar kratki [mm] (Ak) |
Przepływ powietrza | |||||||||||||
[m³/h] | 700 | 800 | 1000 | 1200 | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 | 5000 | 6000 | |
[l/s] | 194 | 222 | 278 | 333 | 417 | 556 | 694 | 833 | 972 | 1111 | 1250 | 1389 | 1667 | |
600x600 (0,142) |
LWA Vk Δpt |
<20 1,4 2 |
<20 1,6 2 |
<20 2 3 |
23 2,4 5 |
29 2,9 7 |
36 3,9 13 |
42 4,9 20 |
46 5,9 29 |
50 6,9 40 |
||||
800x600 (0,193) |
LWA Vk Δpt |
<20 1,4 2 |
<20 1,7 3 |
23 2,2 4 |
30 2,9 7 |
36 3,6 11 |
41 4,3 16 |
44 5 21 |
48 5,8 28 |
|||||
1000x600 (0,244) |
LWA Vk Δpt |
<20 1,4 2 |
<20 1,7 2 |
26 2,3 4 |
32 2,8 7 |
36 3,4 10 |
40 4 13 |
43 4,6 17 |
46 5,1 22 |
49 5,7 27 |
||||
1200x600 (0,295) |
LWA Vk Δpt |
<20 1,1 1 |
<20 1,4 2 |
22 1,9 3 |
28 2,4 5 |
32 2,8 7 |
36 3,3 9 |
40 3,8 12 |
43 4,2 15 |
45 4,7 19 |
50 5,7 27 |
H = 800
Wymiar kratki [mm] (Ak) |
Przepływ powietrza | ||||||||||||
[m³/h] | 1200 | 1500 | 2000 | 2500 | 300 | 3500 | 4000 | 4500 | 5000 | 6000 | 7000 | 9000 | |
[l/s] | 333 | 417 | 556 | 694 | 833 | 972 | 1111 | 1250 | 1389 | 1667 | 1944 | 2500 | |
800x800 (0,268) |
LWA Vk Δpt |
<20 1,2 1 |
<20 1,6 2 |
24 2,1 4 |
30 2,6 6 |
34 3,1 8 |
38 3,6 11 |
41 4,1 14 |
44 4,7 18 |
47 5,2 23 |
|||
1000x800 (0,339) |
LWA Vk Δpt |
<20 1,2 1 |
20 1,6 2 |
25 2 4 |
30 2,5 5 |
34 2,9 7 |
37 3,3 9 |
40 3,7 11 |
43 4,1 14 |
47 4,9 20 |
|||
1200x800 (0,41) |
LWA Vk Δpt |
<20 1,4 2 |
22 1,7 2 |
26 2 3 |
30 2,4 5 |
33 2,7 6 |
36 3 8 |
39 3,4 10 |
43 4,1 14 |
47 4,7 19 |
|||
1500x800 (0,517) |
LWA Vk Δpt |
<20 1,1 1 |
<20 1,3 2 |
22 1,6 2 |
26 1,9 3 |
29 2,2 4 |
32 2,4 5 |
35 2,7 6 |
39 3,2 9 |
43 3,8 12 |
49 4,8 20 |
||
1800x800 (0,623) |
LWA Vk Δpt |
<20 1,1 1 |
<20 1,3 2 |
22 1,6 2 |
25 1,8 3 |
28 2 3 |
31 2,2 4 |
36 2,7 6 |
39 3,1 8 |
46 4 14 |
|||
2000x800 (0,694) |
LWA Vk Δpt |
<20 1 1 |
<20 1,2 1 |
20 1,4 2 |
23 1,6 2 |
26 1,8 3 |
29 2 3 |
33 2,4 5 |
37 2,8 7 |
44 3,6 11 |
H = 1000
Wymiar kratki [mm] (Ak) |
Przepływ powietrza | |||||||||
[m³/h] | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 | 5000 | 6000 | 7000 | |
[l/s] | 556 | 694 | 833 | 972 | 1111 | 1250 | 1389 | 1667 | 1944 | |
1000x1000 (0,435) |
LWA Vk Δpt |
<20 1,3 1 |
21 1,6 2 |
25 1,9 3 |
29 2,2 4 |
32 2,6 5 |
35 2,9 7 |
38 3,2 9 |
42 3,8 12 |
46 4,5 17 |
H = 1200
Wymiar kratki [mm] (Ak) |
Przepływ powietrza | |||||||||
[m³/h] | 2500 | 3000 | 3500 | 4000 | 4500 | 5000 | 6000 | 7000 | 9000 | |
[l/s] | 694 | 833 | 972 | 1111 | 1250 | 1389 | 1667 | 1944 | 2500 | |
1200x1200 (0,641) |
LWA Vk Δpt |
<20 1,1 1 |
<20 1,3 1 |
22 1,5 2 |
25 1,7 3 |
28 2 3 |
30 2,2 4 |
35 2,6 6 |
39 3 8 |
45 3,9 13 |
H = 1500
Wymiar kratki [mm] (Ak) |
Przepływ powietrza | ||||||||
[m³/h] | 3500 | 4000 | 4500 | 5000 | 6000 | 7000 | 9000 | 12000 | |
[l/s] | 972 | 1111 | 1250 | 1389 | 1667 | 1944 | 2500 | 3333 | |
1500x1500 (1,026) |
LWA Vk Δpt |
<20 0,9 1 |
<20 1,1 1 |
<20 1,2 1 |
22 1,4 2 |
26 1,6 2 |
30 1,9 3 |
36 2,4 5 |
43 3,2 9 |
H = 2000
Wymiar kratki [mm] (Ak) |
Przepływ powietrza | ||||||
[m³/h] | 5000 | 6000 | 7000 | 9000 | 12000 | 18000 | |
[l/s] | 1389 | 1667 | 1944 | 2500 | 3333 | 5000 | |
2000x2000 (1,867) |
LWA Vk Δpt |
<20 0,7 0 |
<20 0,9 1 |
<20 1 1 |
25 1,3 2 |
32 1,8 3 |
42 2,7 6 |
Szybki dobór, nawiew powietrza, WLA-33
Dane ważne dla: nawiewu powietrza.
Oznaczenia: Ak = powierzchnia efektywna [m²]; Vk = prędkość efektywna [m/s]; Δpt = całkowita strata ciśnienia [Pa]; LWA = poziom mocy akustycznej [dB(A)].
H = 350
Wymiar kratki [mm] (Ak) |
Przepływ powietrza | ||||||||
[m³/h] | 700 | 800 | 1000 | 1500 | 2000 | 2500 | 3000 | 3500 | |
[l/s] | 194 | 222 | 278 | 417 | 556 | 694 | 833 | 972 | |
400x350 (0,039) |
LWA Vk Δpt |
21 4,9 9 |
25 5,6 11 |
32 7,1 18 |
45 10,6 40 |
||||
500x350 (0,051) |
LWA Vk Δpt |
<20 3,8 6 |
<20 4,4 7 |
26 5,5 11 |
39 8,2 26 |
48 10,9 46 |
|||
600x350 (0,062) |
LWA Vk Δpt |
<20 3,1 4 |
<20 3,6 5 |
21 4,5 8 |
34 6,7 18 |
43 8,9 32 |
50 11,2 50 |
||
800x350 (0,085) |
LWA Vk Δpt |
<20 3,3 4 |
26 4,9 10 |
35 6,5 18 |
42 8,2 28 |
48 9,8 40 |
|||
1000x350 (0,108) |
LWA Vk Δpt |
20 3,9 6 |
29 5,2 11 |
36 6,4 18 |
42 7,7 26 |
46 9 35 |
H = 450
Wymiar kratki [mm] (Ak) |
Przepływ powietrza | ||||||||
[m³/h] | 800 | 1000 | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | |
[l/s] | 222 | 278 | 417 | 556 | 694 | 833 | 972 | 1111 | |
500x450 (0,075) |
LWA Vk Δpt |
<20 3 4 |
<20 3,7 7 |
32 5,6 16 |
41 7,4 28 |
48 9,3 43 |
|||
600x450 (0,092) |
LWA Vk Δpt |
<20 3 5 |
27 4,5 11 |
36 6,1 19 |
43 7,6 30 |
49 9,1 43 |
|||
800x450 (0,125) |
LWA Vk Δpt |
<20 3,3 6 |
28 4,4 11 |
35 5,5 17 |
41 6,6 24 |
46 7,7 33 |
50 8,9 43 |
||
1000x450 (0,159) |
LWA Vk Δpt |
<20 2,6 4 |
22 3,5 7 |
29 4,4 11 |
35 5,2 16 |
40 6,1 21 |
44 7 28 |
H = 550
Wymiar kratki [mm] (Ak) |
Przepływ powietrza | |||||||
[m³/h] | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | 5000 | |
[l/s] | 417 | 556 | 694 | 833 | 972 | 1111 | 1389 | |
600x550 (0,121) |
LWA Vk Δpt |
21 3,4 7 |
30 4,6 13 |
37 5,7 20 |
43 6,9 29 |
48 8 39 |
||
800x550 (0,166) |
LWA Vk Δpt |
<20 2,5 4 |
23 3,3 7 |
30 4,2 11 |
35 5 16 |
40 5,9 22 |
44 6,7 29 |
|
1000x550 (0,211) |
LWA Vk Δpt |
<20 2,6 5 |
24 3,3 7 |
29 4 10 |
34 4,6 14 |
38 5,3 19 |
45 6,6 29 |
|
1200x550 (0,255) |
LWA Vk Δpt |
<20 2,2 3 |
<20 2,7 5 |
24 3,3 7 |
29 3,8 10 |
33 4,4 13 |
40 5,4 20 |
H = 750
Wymiar kratki [mm] (Ak) |
Przepływ powietrza | |||||||||
[m³/h] | 2000 | 2500 | 3000 | 3500 | 4000 | 5000 | 8000 | 10000 | 12000 | |
[l/s] | 556 | 694 | 833 | 972 | 1111 | 1389 | 2222 | 2778 | 3333 | |
800x750 (0,247) |
LWA Vk Δpt |
<20 2,3 4 |
21 2,8 6 |
27 3,4 9 |
32 3,9 12 |
36 4,5 16 |
43 5,6 24 |
|||
1000x750 (0,313) |
LWA Vk Δpt |
<20 2,2 4 |
21 2,7 6 |
26 3,1 8 |
30 3,5 10 |
37 4,4 16 |
||||
1200x750 (0,38) |
LWA Vk Δpt |
<20 1,8 3 |
<20 2,2 4 |
21 2,6 5 |
25 2,9 7 |
32 3,7 11 |
47 5,9 28 |
|||
1500x750 (0,479) |
LWA Vk Δpt |
<20 1,7 2 |
<20 2 3 |
<20 2,3 4 |
26 2,9 7 |
41 4,6 18 |
48 5,8 28 |
|||
1800x750 0,578) |
LWA Vk Δpt |
<20 1,7 2 |
<20 1,9 3 |
21 2,4 5 |
36 3,8 12 |
43 4,8 19 |
49 5,8 28 |
|||
2000x750 (0,645) |
LWA Vk Δpt |
<20 1,7 2 |
<20 2,2 4 |
33 3,4 10 |
40 4,3 16 |
46 5,2 22 |
H = 950
Wymiar kratki [mm] (Ak) |
Przepływ powietrza | |||||
[m³/h] | 3000 | 3500 | 4000 | 5000 | 8000 | |
[l/s] | 833 | 972 | 1111 | 1389 | 2222 | |
1000x950 (0,416) |
LWA Vk Δpt |
<20 2 3 |
<20 2,3 5 |
24 2,7 6 |
31 3,3 10 |
45 5,3 25 |
H = 1150
Wymiar kratki [mm] (Ak) |
Przepływ powietrza | |||||
[m³/h] | 4000 | 5000 | 8000 | 10000 | 12000 | |
[l/s] | 1111 | 1389 | 2222 | 2778 | 3333 | |
1200x1150 (0,628) |
LWA Vk Δpt |
<20 1,8 3 |
20 2,2 5 |
35 3,5 12 |
42 4,4 18 |
48 5,3 27 |
H = 1450
Wymiar kratki [mm] (Ak) |
Przepływ powietrza | |||||
[m³/h] | 8000 | 10000 | 12000 | 16000 | 18000 | |
[l/s] | 2222 | 2778 | 3333 | 4444 | 5000 | |
1500x1550 (1,107) |
LWA Vk Δpt |
21 2 4 |
28 2,5 6 |
34 3 9 |
43 4 17 |
47 4,5 21 |
H = 1950
Wymiar kratki [mm] (Ak) |
Przepływ powietrza | |||||||
[m³/h] | 10000 | 12000 | 16000 | 18000 | 25000 | 28000 | 30000 | |
[l/s] | 2778 | 3333 | 4444 | 5000 | 6944 | 7778 | 8333 | |
2000x1950 (1,913) |
LWA Vk Δpt |
<20 1,5 2 |
20 1,7 3 |
29 2,3 6 |
33 2,6 7 |
43 3,6 14 |
46 4,1 18 |
49 4,4 21 |
Wydajność
Strumień powietrza qv [l/s] i [m3/h], strata ciśnienia całkowitego Δpt [Pa], zasięg l0.2 [m] oraz poziom mocy akustycznej LWA [dB(A)] można zobaczyć na wykresach.
WLA-11
Przykład: wymiar kratki (L×H): 600×400 mm, powierzchnia wolna Ak: 0,140 m², przepływ powietrza qv: 1500 m³/h (417 l/s).
Wynik: poziom mocy akustycznej LWA: ~43 [dB(A)], całkowita strata ciśnienia Δpt: ~15 [Pa].
Dane ważne dla: nawiewu powietrza.
W przypadku kratek o wolnej powierzchni > 0,4 m2 zalecamy skorzystanie z narzędzia do obliczeń online Lindab znajdującego się na stronie www.lindQST.com.
WLA-22
Przykład: wymiar kratki (L×H): 600×600 mm, powierzchnia wolna Ak: 0,142 m², przepływ powietrza qv: 2500 m³/h (694 l/s).
Wynik: poziom mocy akustycznej LWA: ~42 [dB(A)], całkowita strata ciśnienia Δpt: ~20 [Pa].
Dane ważne dla: nawiewu powietrza.
W przypadku kratek o wolnej powierzchni > 2 m2 zalecamy skorzystanie z narzędzia do obliczeń online Lindab znajdującego się na stronie www.lindQST.com.

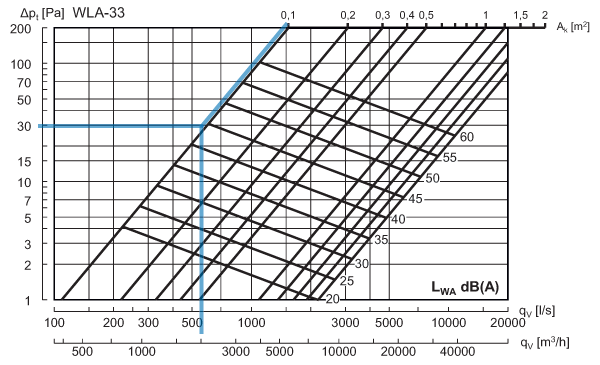

WLA-33
Przykład: wymiar kratki (L×H): 600×450 mm, powierzchnia wolna Ak: 0,092 m², przepływ powietrza qv: 2500 m³/h (694 l/s).
Wynik: poziom mocy akustycznej LWA: ~43 [dB(A)], całkowita strata ciśnienia Δpt: ~30 [Pa].
Dane ważne dla: nawiewu powietrza.
W przypadku kratek o wolnej powierzchni > 2 m2 zalecamy skorzystanie z narzędzia do obliczeń online Lindab znajdującego się na stronie www.lindQST.com.
Poziom ciśnienia akustycznego w polu swobodnym (1/4 sfery)
Poziom mocy akustycznej LWA [dB(A)] przedstawiono na wykresach. Ukazane poziomy mocy akustycznej mają zastosowanie do kratek bez przepustnicy przeciwbieżnej. Poziom ciśnienia akustycznego w odległości X [m]:
LpA = LWA - K, patrz tabela poniżej:
X [m] | 1 | 2 | 3 | 4 | 5 | -13 | 20 |
K [dB] | -5 | -12 | -15 | -17 | -19 | -25 | -30 |
Poziom mocy akustycznej w zależności od częstotliwości
Poziom mocy akustycznej w paśmie częstotliwości jest zdefiniowany jako LWf = LWA+Kok. Wartości Kok podane są w poniższej tabeli.
Częstotliwość [Hz] | ||||||||
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
Nawiew | -4 | -3 | 1 | -5 | -14 | -19 | -20 | -17 |
Wywiew | -10 | -2 | 3 | -3 | -9 | -11 | -16 | -22 |
Powietrze wywiewane
- Całkowita strata ciśnienia Δpt: x 0,78.
- Poziom mocy akustycznej LWA:- 2.
Kod zamówienia
1: 25 mm
2: 40 mm
3: 50 mm
1: 25 mm pitch (tylko ramka 1)
2: 50 mm pitch (tylko ramka 2)
3: 100 mm pitch (tylko ramka 3)
(brak): nieprzygotowany
C: klipsy
CM: klipsy + ramka montażowa
V: montaż z widocznymi śrubami
VM: widoczne śruby + ramka
(brak): brak akcesoriów
N: siatka na ptaki
I: siatka na owady
NI: siatka na ptaki + siatka na owady
200 - 2000
100 - 2050
(brak): aluminium anodowane
9010: RAL 9010, połysk 30
9003: RAL 9003, połysk 30
xxxx: na zamówienie, inny kolor RAL
Karta katalogowa produktu:
Cenniki:
Regulaminy:
dla Konsumentów i Przedsiębiorców na prawach konsumenta dla Dostaw Wewnątrzkrajowych
aktualizacja: 2024-04-18 | typ: PDF | rozmiar: 288 kB | pobrano: 209 Ogólne Warunki Sprzedaży Produktów Lindab Sp. z o.o.
dla Przedsiębiorców
dla Dostaw Wewnątrzkrajowych
aktualizacja: 2024-04-18 | typ: PDF | rozmiar: 288 kB | pobrano: 238 Warunki Dostaw Produktów Lindab Sp. z o.o.
dla Przedsiębiorców do Dostaw Wewnątrzkrajowych
aktualizacja: 2024-04-18 | typ: PDF | rozmiar: 222 kB | pobrano: 156 Warunki Obrotu Opakowaniami Zwrotnymi
Lindab Sp. z o.o.
aktualizacja: 2024-04-18 | typ: PDF | rozmiar: 133 kB | pobrano: 141
Broszury i ulotki:
aktualizacja: 2023-02-20 | typ: PDF | rozmiar: 8,93 MB | pobrano: 3423 Elementy dystrybucji powietrza Lindab
aktualizacja: 2022-01-18 | typ: PDF | rozmiar: 1,70 MB | pobrano: 1612 Kratki wentylacyjne Lindab
aktualizacja: 2022-01-18 | typ: PDF | rozmiar: 1,23 MB | pobrano: 1216
