Kratka wyciągowa PVC z automatyczną regulacją ALIZE AUTO
Kratka wyciągowa PVC z automatyczną...
Kratka wyciągowa PVC z automatyczną regulacją ALIZE AUTO
Kratki wyciągowe z automatyczną regulacją to estetyczny element instalacji HVAC przeznaczony do montażu w wielorodzinnych budynkach mieszkalnych i lokalach usługowych.
Lindab ALIZE AUTO ze stabilizatorem przepływu to uniwersalny, funkcjonalny i sprawdzony produkt do kontroli wywiewu ilości powietrza przy ciśnieniu od 50 do 160 Pa.
Doskonałe parametry wentylacyjne i akustyczne to główna zaleta Lindab ALIZE AUTO, a prostota jego budowy sprawia, że montaż i konserwacja jest niezwykle prosta. Jednolity design ułatwia zachowanie architektonicznej estetyki i umożliwia zastosowanie w wielu pomieszczeniach - łazience, toalecie oraz w kuchni. Produkt wykonany jest z białego polistyrenu.
Działanie
Element sterujący składający się ze stałych lamel kratki zapewnia określony strumień wywiewu w zakresie ciśnienia od 50 do 160 Pa.
Wymiary
Kratki Lindab ALIZE AUTO mają średnicę 170 mm i grubość wynoszącą 40 mm.
Zalety:
- łatwy montaż i konserwacja kratki + akcesoriów,
- nie wymaga zasilania,
- nie wymaga obsługi użytkownika,
- nowoczesny design,
- solidne wykonanie,
- stała wartość przepływu w szerokim zakresie ciśnienia panującego w kanale wentylacyjnym.

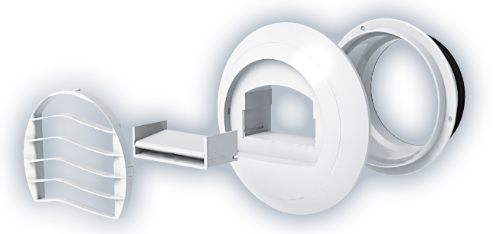

Konserwacja
Dla zachowania maksymalnej wydajności konieczne jest dokonywanie okresowego czyszczenia. W tym celu należy:
- zdjąć kratkę 4 i regulator przepływu 3 z obudowy kratki,
- umyć zdjęte elementy wodą z mydłem (można myć w zmywarce - górny poziom),
- ponownie zamontować kratkę. Nie ma potrzeby demontowania króćca 1 z przewodu wentylacyjnego.

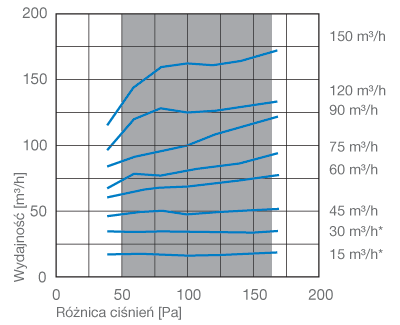

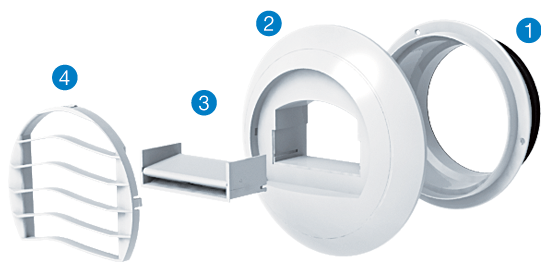

Kratka jednostrumieniowa
Instalacja: w toalecie i łazience, zapewnia określone natężenie wyciągu powietrza.
Dostępne wydajności: 15, 30, 45, 60, 75, 90, 120 i 150 m3/h.

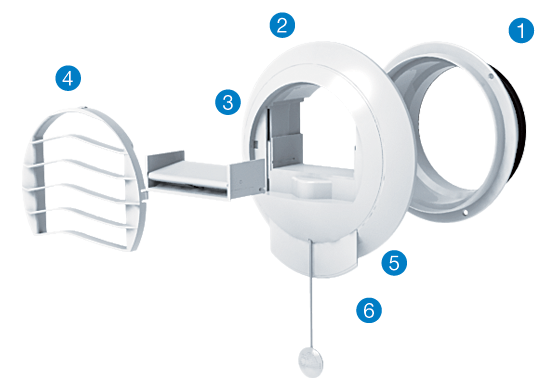

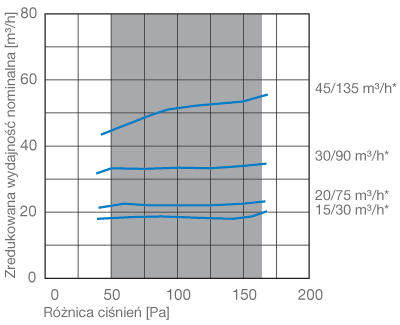

Kratka dwustrumieniowa
Instalacja: w kuchni lub w jakimkolwiek pomieszczeniu wymagającym modulacji natężenia przepływu usuwanego powietrza, zapewnia stały wyciąg powietrza i przepływ uzupełniający, którego otwieranie i zamykanie jest kontrolowane przez użytkownika.
Dostępne wydajności: 15/30, 20/75, 30/90, 45/105, 45/120 i 45/135 m3/h.
Rysunek przedstawia kratkę z maksymalnym wyciągiem powietrza.
Legenda:
1. Króciec ø125 z uszczelką (dostarczany osobno).
2. Obudowa kratki.
3. Stabilizator przepływu.
4. Kratka zewnętrzna.
5. Regulator przepływu (2 poziomy).
6. Sznurek, dźwignia.
Właściwości akustyczne
Kratki mają izolację akustyczną Dn,e,w (C) i poziom mocy akustycznej Lw, mierzony zgodnie z normą NF EN 13141-2. Raporty z badań CETIAT nr 2714172 i 1114080.
Wydajność [m³/h] |
LW en [dB(A)] | Dn,e,w (C) [dB] | ||||
70 [Pa] | 100 [Pa] | 136 [Pa] NF | 160 [Pa] | NF | z MIA | |
15 | 23 | 27 | 32 | 35 | 61 | 64 |
30 | 25 | 30 | 35 | 38 | 56 | 60 |
20/75 | 23 | 27 | 32 | 35 | 55 | 59 |
30/90 | 25 | 30 | 35 | 38 | 53 | 57 |
45/135* | 32 | 34 | 37 | 39 | 53 | 57 |
Wartości z raportu z badań CETIAT |
NF - certyfikowane wartości
* Wartości akustyczne również dla kratek o wydajności 45/105 i 45/120 m3/h
Kratkę Lindab ALIZE AUTO montuje się na ścianie poprzez jej osadzenie na króćcu o średnicy 125 (dostarczanym osobno), przymocowanym do kanału wentylacyjnego. Zamocowanie i szczelność króćca zapewnia uszczelka. Możliwość montażu na króćcach o średnicach 100, 125, 150 lub 160 mm.

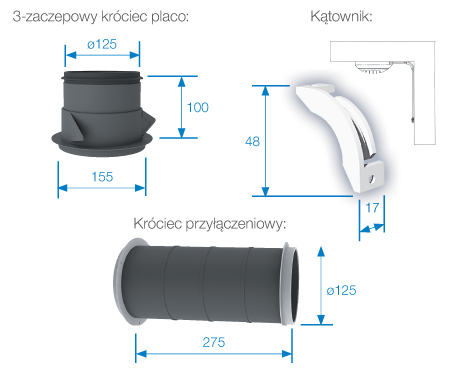

Montaż w suficie odbywa się z wykorzystaniem 3-zaczepowego króćca placo lub króćca przyłączeniowego ø125, wykonanych z polistyrenu. Możliwość zastosowania króćca placo ø100 lub ø125/80 i króćca przyłączeniowego ø125/80. Montaż w suficie podwieszanym wymaga zastosowania elementu narożnego, który umożliwia poprowadzenie sznurka do kratki w kuchni.

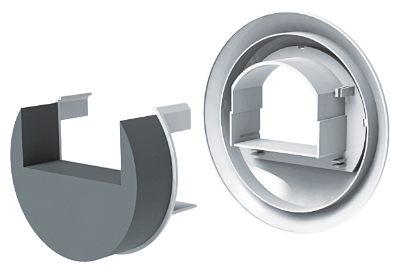

Moduł tłumiący MIA do Lindab ALIZE AUTO 15 przy 60 m3/h
Wykonany z polistyrenu i pianki melaminowej, umożliwia poprawę izolacji akustycznej kratek Lindab ALIZE AUTO. Moduł z wykorzystaniem króćców ø120 i ø125 mm osadza się w tylnej części kratki.
Zastosowanie: pomieszczenia sanitarne i kuchnie.
