Kratka do kanałów o przekroju okrągłym RGSPL

Opis Wymiary Dane techniczne Akcesoria Pliki do pobrania

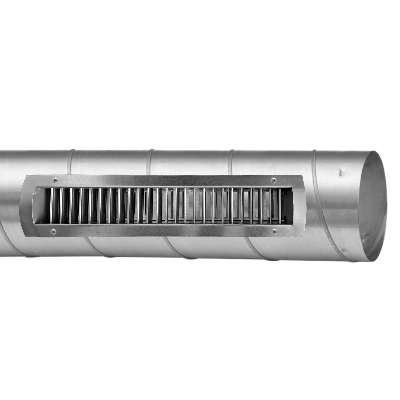

Kratka wentylacyjna RGSPL wykonana jest ze stali ocynkowanej lub stali odpornej na korozję. Znajduje zastosowanie w instalacjach wentylacyjnych nisko- i średniociśnieniowych tam, gdzie wilgotność względna nie przekracza 70% i nie ma potrzeby stosowania rozwiązań specjalnych.

Kratka przeznaczona jest do montażu na bocznej powierzchni okrągłych kanałów wentylacyjnych. Mocowana jest za pomocą widocznych śrub, wkręcanych w fabrycznie przygotowanie otwory. Montaż jest prosty i nie wymaga spawania.

Budowa

Kratka RGSPL zbudowana jest z ramki czołowej, wykonanej z profili stalowych tłoczonych, które ściśle przylegają do okrągłego kształtu kanału wentylacyjnego. Do produkcji walcowatych profili, z których wykonane są kierownice wykorzystano blachę stalową.

Sposoby osadzenia kierownic:

• poziome;
• pionowe;
• opcjonalnie: pierwszy rząd poziomy, drugi pionowy;
• opcjonalnie: pierwszy rząd pionowy, drugi poziomy.

Kąt nachylenia kierownic regulowany jest ręcznie.

Istnieje możliwość wykonania ramki czołowej łukowej (standardowo kratka posiada uszczelkę na ramce).

Materiały i wykończenie:

• stal ocynkowana lub odporna na korozję;
• powłoka lakiernicza proszkowa, w kolorze białym RAL 9003.

Kratki dostępne są również w innych kolorach zgodnych z wzornikiem kolorów RAL. Prosimy o kontakt z działem sprzedaży Lindab w celu uzyskania dalszych informacji.

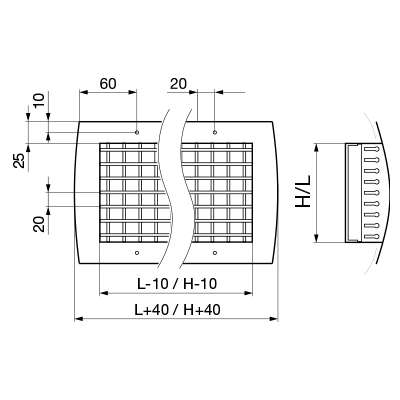

L [mm]	H[mm]	Zalecana średnica przewodu [mm]
125 225 325 425 525 625 825 1025 1225	75	ø125-400
225 325 425 525 625 825 1025 1225	125	ø250-900
225 325 425 525 625 825 1025 1225	225	ø350-2400
325 425 525 625 825 1025 1225	325	ø600-2400

Diagram doboru

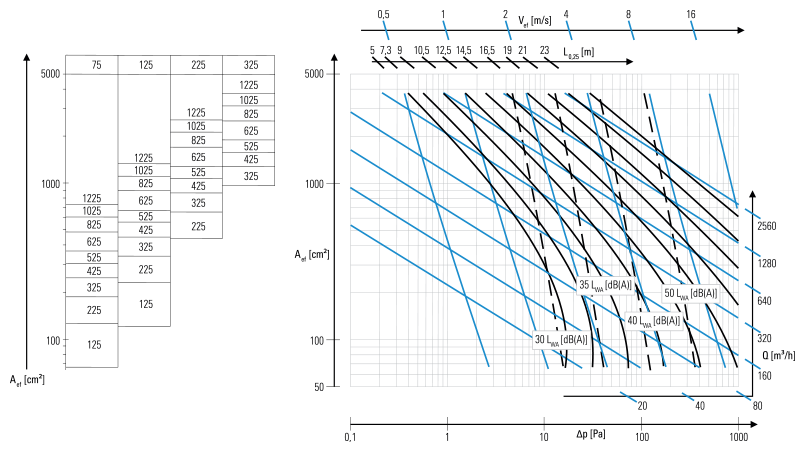

Zależność ciśnienia (Δp), prędkości maksymalnej strumienia (V_ef), zasięgu strumienia o prędkości V=25 m/s (L_0,25) oraz poziomu mocy akustycznej (L_WA) od strumienia objętości powietrza (Q). Zasięg L_0,25 oznacza odległość, przy której prędkość powietrza nie przekracza 0,25 m/s. Prędkość V_ef oznacza maksymalną prędkość wypływu powietrza z kratki mierzoną na wylocie.

Wykres dotyczy kratek RGSPL-SK z całkowicie otwartą przepustnicą.

Jak korzystać z diagramu doboru?

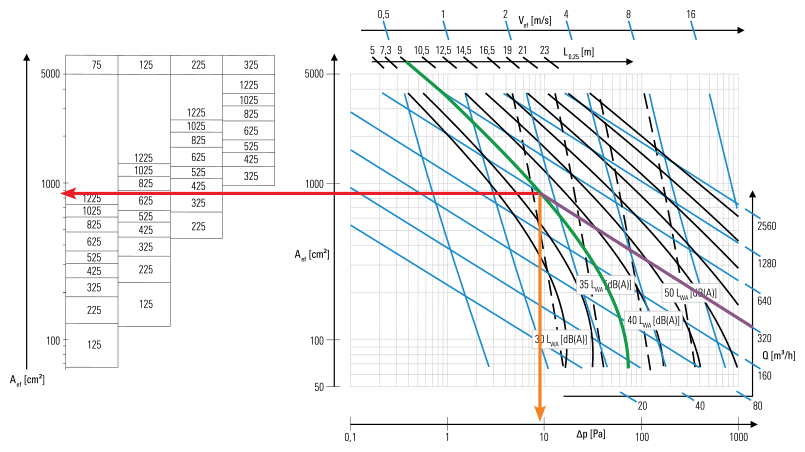

Przykład (kolorystyka zbliżona do kolorystyki linii na diagramie):

• zadany strumień objętości powietrza Q: 320 m³/h;
• zasięg L_0,25: 9 m.

Odczyt z diagramu:

• wybór kratki: 125×625 lub 225×425;
• A_ef = 850 cm²;
• strata ciśnienia: 9,5 Pa;
• prędkość efektywna na wylocie: 1,8 m/s.

Tabela doboru

• do pobrania w formacie pdf »

Bez przepustnicy RGS-0-PL (jednorzędowa):

Bez przepustnicy RGS-1-PL (dwurzędowa):

Z przepustnicą uchylną jednoelementową RGS-2-PL (jednorzędowa) / RGS-3-PL (dwurzędowa):

Z przepustnicą szczelinową RGS-4-PL (jednorzędowa) lub RGS-6-PL (jednorzędowa) / RGS-7-PL (dwurzędowa):



Z przepustnicą wielopłaszczyznową RGS-8-PL:

Z przepustnicą przesuwną RGS-9-PL:
