Kratka aluminiowa podłogowa AG

Kratka aluminiowa podłogowa AG

Kratka aluminiowa podłogowa AG

Aluminiowe > Kratka aluminiowa podłogowa AG
Produkt marki Lindab

AG to aluminiowa kratka do montażu w podłodze. Kratka może instalowana zarówno z ramką, jak i bez niej. Opcjonalnie dostępne są także śruby do regulacji wysokości. Kratka AG dostępna jest z akcesoriami w postaci przeciwbieżnej przepustnicy regulacyjnej oraz kosza na kurz. Produkt AG jest testowany i certyfikowany zgodnie z ISO UNI EN 13264 w klasie odporności „light”. To najwyższa klasa osiągalna w przypadku aluminium, pozwalająca na przeniesienie skoncentrowanego obciążenia 450 kg na środku konstrukcji bez złamania oraz do 150 kg bez uszkodzenia (kratka o wymiarach 600 × 600).

Kratka AG dostępna jest w różnych standardowych wymiarach. Rozmiary niestandardowe są dostępne na życzenie.

LindQST

Skorzystaj z zaawansowanego narzędzia online LindQST, aby obliczyć pełną gamę kratek i znaleźć odpowiedni rodzaj oraz wymiary dla wszystkich zastosowań. Wybór produktów, wymiarowanie pomieszczenia oraz wyszukiwanie dokumentacji są łatwo dostępne bezpośrednio na stronie internetowej lub urządzeniach mobilnych.

Znajdziesz to i wiele więcej na www.lindQST.com.

Konserwacja

Zdjąć kratkę w celu uzyskania dostępu do przepustnicy, kosza lub kanału. Części zewnętrzne należy przecierać wilgotną ściereczką.

Akcesoria:

  • przeciwbieżna przepustnica regulacyjna: D;
  • kosz: B.

Materiały i wykończenie:

  • ramka i kierownice: aluminium anodowane;
  • przeciwbieżna przepustnica regulacyjna: stal ocynkowana;
  • kosz: stal ocynkowana.

Standardowe wykończenie kratek:

  • aluminium anodowane.

Prosimy o kontakt z działem sprzedaży Lindab w celu uzyskania dalszych informacji.

Wymiary minimalne i maksymalne

H [mm] / L [mm] 200 1200
100
600

Wymiary AG dla instalacji typu A i B:

H [mm] / L [mm] 300 1200
150
1200

Kratki standardowe są dostępne w odstępach co 50 mm w zakresach podanych powyżej wymiarów minimalnych i maksymalnych. Rozmiary niestandardowe są dostępne na życzenie.

Ramka

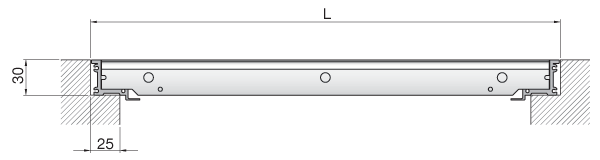

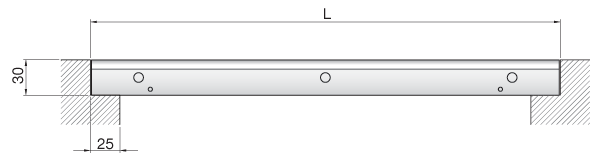

Bez ramki:

Ramka bez kołnierza:

Siatka

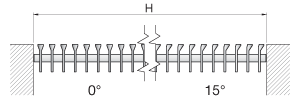

kierownice stałe 0° / kierownice stałe 15°

Poniższe 3 rodzaje instalacji mają zastosowanie do ramki typu 0 i 1.
Przykłady pokazane poniżej dotyczą ramki typu 0.

Nieprzygotowany:

A - regulowana wysokość (standard) / B - regulowana wysokość:

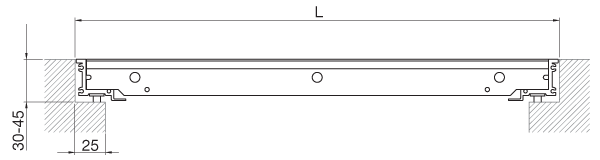

Bez akcesoriów

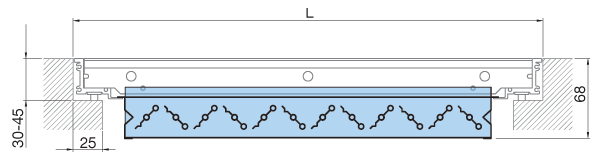

Przeciwbieżna przepustnica regulacyjna

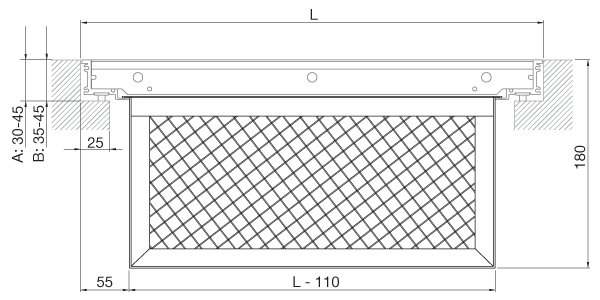

Kosz*

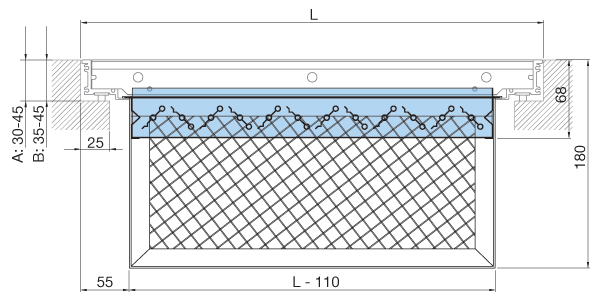

Przepustnica + kosz*

* możliwe tylko w przypadku wyboru kratki AG z ramką (1).

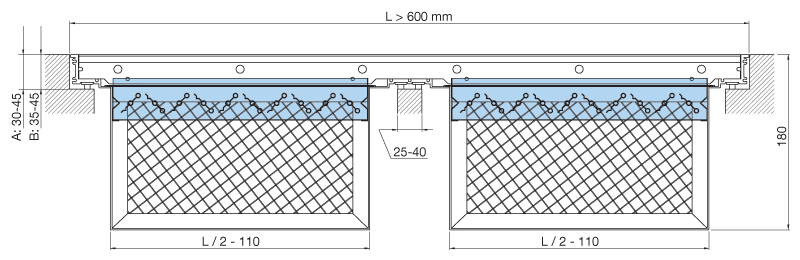

Kratki AG o wymiarach L > 600 certyfikowane są zgodnie z normą UNI EN 13264 WYŁĄCZNIE w przypadku instalacji kratki w komplecie z ramką i centralnym wspornikiem (maks. szerokość 40 mm).

Powierzchnia wolna

AG-0 (bez ramki)

L 200 250 300 350 400 450 500 550 600 1000 1100 1150 1200
H Ak [m²]
100 0,007 0,008 0,010 0,012 0,013 0,015 0,017 0,019 0,021 0,024 0,028 0,032 0,035
150 0,012 0,015 0,018 0,022 0,025 0,028 0,031 0,035 0,038 0,045 0,051 0,058 0,065
200 0,018 0,022 0,027 0,031 0,036 0,041 0,046 0,051 0,055 0,065 0,075 0,085 0,095
250 0,023 0,029 0,035 0,041 0,048 0,054 0,060 0,066 0,073 0,086 0,098 0,111 0,124
300 0,029 0,036 0,044 0,051 0,059 0,067 0,074 0,082 0,090 0,106 0,122 0,138 0,154
350 0,034 0,043 0,052 0,061 0,070 0,080 0,089 0,098 0,108 0,126 0,145 0,164 0,184
400 0,039 0,050 0,060 0,071 0,082 0,092 0,103 0,114 0,125 0,147 0,169 0,191 0,213
450 0,045 0,057 0,069 0,081 0,093 0,105 0,118 0,130 0,142 0,167 0,192 0,218 0,243
500 0,050 0,064 0,077 0,091 0,104 0,118 0,132 0,146 0,160 0,188 0,216 0,244 0,273
550 0,056 0,071 0,086 0,101 0,116 0,131 0,146 0,162 0,177 0,208 0,239 0,271 0,302
600 0,061 0,078 0,094 0,111 0,127 0,144 0,161 0,177 0,194 0,229 0,263 0,297 0,332

AG-1 (z ramką)

L 200 250 300 350 400 450 500 550 600 1000 1100 1150 1200
H Ak [m²]
100 0,005 0,007 0,008 0,010 0,011 0,013 0,014 0,016 0,017 0,020 0,023 0,026 0,029
150 0,011 0,014 0,017 0,020 0,023 0,026 0,029 0,032 0,035 0,041 0,047 0,053 0,059
200 0,016 0,021 0,025 0,030 0,034 0,038 0,043 0,047 0,052 0,061 0,070 0,079 0,089
250 0,022 0,028 0,034 0,039 0,045 0,051 0,057 0,063 0,069 0,081 0,094 0,106 0,118
300 0,027 0,035 0,042 0,049 0,057 0,064 0,072 0,079 0,087 0,102 0,117 0,133 0,148
350 0,033 0,042 0,050 0,059 0,068 0,077 0,086 0,095 0,104 0,122 0,141 0,159 0,178
400 0,038 0,049 0,059 0,069 0,079 0,090 0,100 0,111 0,121 0,143 0,164 0,186 0,207
450 0,044 0,055 0,067 0,079 0,091 0,103 0,115 0,127 0,139 0,163 0,188 0,212 0,237
500 0,049 0,062 0,076 0,089 0,102 0,116 0,129 0,143 0,156 0,184 0,211 0,239 0,267
550 0,055 0,069 0,084 0,099 0,113 0,128 0,143 0,158 0,174 0,204 0,235 0,265 0,296
600 0,060 0,076 0,092 0,109 0,125 0,141 0,158 0,174 0,191 0,224 0,258 0,292 0,326

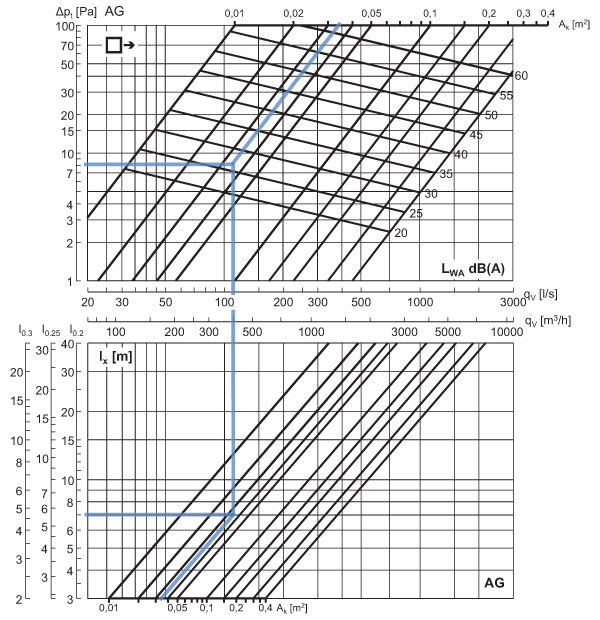

Szybki dobór, nawiew powietrza, AG-1

Dane ważne dla: nawiew powietrza, warunki izotermiczne.

Oznaczenia: Ak = powierzchnia efektywna [m²]; Vk = prędkość efektywna [m/s]; Δpt = całkowita strata ciśnienia [Pa]; LWA = poziom mocy akustycznej [dB(A)]; l0.2 = zasięg do prędkości 0,2 [m/s].

H = 100

Wymiar
kratki [mm]
(Ak)
Przepływ powietrza
[m³/h] 100 150 200 250 300 350 400 500
[l/s] 28 42 56 69 83 97 111 139
300x100
(0,008)
LWA
Vk
Δpt
l0.2
22
3,4
9
3,6
33
5,1
20
5,4
41
6,7
35
7,2
47
8,3
54
8,9
400x100
(0,011)
LWA
Vk
Δpt
l0.2
<20
2,5
5
3,1
26
3,7
11
4,6
34
5
19
6,2
40
6,1
29
7,6
45
7,4
43
9,2
49
8,6
58
10,7
500x100
(0,014)
LWA
Vk
Δpt
l0.2
20
3
7
4,1
28
3,9
12
5,5
34
4,9
18
6,8
39
5,9
27
8,2
44
6,8
36
9,5
48
7,8
48
10,9
600x100
(0,017)
LWA
Vk
Δpt
l0.2
<20
2,4
5
3,7
24
3,3
8
5
30
4
13
6,2
35
4,8
18
7,4
39
5,6
25
8,7
43
6,5
33
9,9
49
8,1
51
12,4

H = 150

Wymiar
kratki [mm]
(Ak)
Przepływ powietrza
[m³/h] 150 200 250 300 350 400 500 600 700 800 900
[l/s] 42 56 69 83 97 111 139 167 194 222 250
300x150
(0,017)
LWA
Vk
Δpt
l0.2
<20
2,5
5
3,8
24
3,4
9
5,1
30
4,1
13
6,2
35
5
19
7,5
40
5,8
26
8,8
44
6,6
34
10
50
8,3
54
12,6
400x150
(0,023)
LWA
Vk
Δpt
l0.2
<20
2,5
5
4,4
23
3,1
7
5,4
28
3,7
11
6,5
33
4,3
14
7,6
36
4,9
19
8,6
43
6,2
30
10,8
48
7,4
43
13
500x150
(0,029)
LWA
Vk
Δpt
l0.2
<20
2
3
3,9
<20
2,4
5
4,8
23
2,9
7
5,7
27
3,4
9
6,7
31
3,9
12
7,7
37
4,9
19
9,6
42
5,9
27
11,6
47
6,8
36
13,4
50
7,8
47
15,4
600x150
(0,035)
LWA
Vk
Δpt
l0.2
<20
2
3
4,3
<20
2,4
5
5,2
23
2,8
6
6,1
26
3,2
8
7
33
4
13
8,7
38
4,8
18
10,5
42
5,6
25
12,2
46
6,4
32
14
49
7,2
41
15,7

H = 200

Wymiar
kratki [mm]
(Ak)
Przepływ powietrza
[m³/h] 250 300 350 400 500 600 700 800 900 1000 1250 1500 2000
[l/s] 69 83 97 111 139 167 194 222 250 278 347 417 556
400x200
(0,034)
LWA
Vk
Δpt
l0.2
<20
2
3
4,4
<20
2,4
5
5,3
23
2,9
6
6,2
27
3,3
8
7
33
4,1
13
8,8
38
4,9
19
10,6
43
5,7
25
12,3
46
6,5
33
14,1
50
7,4
42
15,9
500x200
(0,043)
LWA
Vk
Δpt
l0.2
<20
1,9
3
4,7
<20
2,3
4
5,5
21
2,6
5
6,3
28
3,2
8
7,9
33
3,9
12
9,4
37
4,5
16
11
41
5,2
21
12,5
44
5,8
26
14,1
47
6,5
33
15,7
600x200
(0,052)
LWA
Vk
Δpt
l0.2
<20
1,9
3
5
<20
2,1
4
5,7
23
2,7
6
7,1
28
3,2
8
8,6
32
3,7
11
10
36
4,3
14
11,4
40
4,8
18
12,8
43
5,4
22
14,3
49
6,7
35
17,8
800x200
(0,070)
LWA
Vk
Δpt
l0.2
<20
2
3
6,1
21
2,4
4
7,4
25
2,8
6
8,6
29
3,2
8
9,8
32
3,6
10
11
35
4
12
12,3
42
4,9
19
15,3
47
5,9
28
18,4
1000x200
(0,089)
LWA
Vk
Δpt
l0.2
<20
1,6
2
5,5
<20
1,9
3
6,6
20
2,2
4
7,6
23
2,5
5
8,7
27
2,8
6
9,8
30
3,1
8
10,9
36
3,9
12
13,6
41
4,7
17
16,4
49
6,3
31
21,8

H = 300

Wymiar
kratki [mm]
(Ak)
Przepływ powietrza
[m³/h] 500 600 700 800 900 1000 1250 1500 2000 2500
[l/s] 139 167 194 222 250 278 347 417 556 694
500x300
(0,072)
LWA
Vk
Δpt
l0.2
<20
1,9
3
6,1
20
2,3
4
7,3
25
2,7
6
8,5
29
3,1
7
9,7
32
3,5
10
10,9
35
3,9
12
12,2
41
4,8
18
15,2
46
5,8
26
18,2
600x300
(0,087)
LWA
Vk
Δpt
l0.2
<20
1,6
2
5,5
<20
1,9
3
6,6
20
2,2
4
7,7
24
2,6
5
8,8
27
2,9
6
9,9
30
3,2
8
11
37
4
12
13,8
42
4,8
18
16,6
50
6,4
32
22,1
800x300
(0,117)
LWA
Vk
Δpt
l0.2
<20
1,7
2
6,6
<20
1,9
3
7,6
20
2,1
4
8,5
23
2,4
4
9,5
29
3
7
11,9
35
3,6
10
14,3
43
4,7
18
19
49
5,9
27
23,7
1000x300
(0,148)
LWA
Vk
Δpt
l0.2
<20
1,5
2
6,7
<20
1,7
2
7,6
<20
1,9
3
8,5
24
2,3
4
10,6
29
2,8
6
12,7
37
3,8
11
16,9
43
4,7
17
21,1

H = 500

Wymiar
kratki [mm]
(Ak)
Przepływ powietrza
[m³/h] 700 800 900 1000 1250 1500 2000 2500
[l/s] 194 222 250 278 347 417 556 694
500x500
(0,129)
LWA
Vk
Δpt
l0.2
<20
1,5
2
6,3
<20
1,7
2
7,2
<20
1,9
3
8,1
21
2,2
4
9,1
27
2,7
6
11,3
32
3,2
8
13,6
40
4,3
14
18,1
47
5,4
23
22,6

H = 600

Wymiar
kratki [mm]
(Ak)
Przepływ powietrza
[m³/h] 1000 1250 1500 2000 2500 3500
[l/s] 278 347 417 556 694 972
600x600
(0,191)
LWA
Vk
Δpt
l0.2
<20
1,5
2
7,4
<20
1,8
3
9,3
23
2,2
4
11,2
31
2,9
7
14,9
37
3,6
10
18,6
47
5,1
20
>25

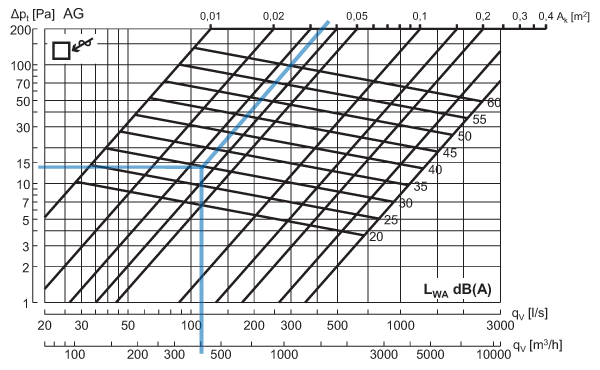

Szybki dobór, wywiew powietrza, AG-1

Dane ważne dla: wywiewu powietrza.

Oznaczenia: Ak = powierzchnia efektywna [m²]; Vk = prędkość efektywna [m/s]; Δpt = całkowita strata ciśnienia [Pa]; LWA = poziom mocy akustycznej [dB(A)]; l0.2 = zasięg do prędkości 0,2 [m/s].

H = 100

Wymiar
kratki [mm]
(Ak)
Przepływ powietrza
[m³/h] 75 100 250 400
[l/s] 21 28 69 111
300x100
(0,008)
LWA
Vk
Δpt
<20
2,5
8
25
3,4
15
400x100
(0,011)
LWA
Vk
Δpt
<20
2,5
8
45
6,1
49
500x100
(0,014)
LWA
Vk
Δpt
<20
2
5
38
4,9
31
600x100
(0,017)
LWA
Vk
Δpt
33
4
21
48
6,5
54

H = 150

Wymiar
kratki [mm]
(Ak)
Przepływ powietrza
[m³/h] 250 400 550 700
[l/s] 69 111 153 194
300x150
(0,017)
LWA
Vk
Δpt
34
4,1
22
49
6,6
57
400x150
(0,023)
LWA
Vk
Δpt
26
3,1
12
41
4,9
31
500x150
(0,029)
LWA
Vk
Δpt
20
2,4
8
34
3,9
20
44
5,4
37
600x150
(0,035)
LWA
Vk
Δpt
<20
2
5
29
3,2
13
39
4,4
25
47
5,6
41

H = 200

Wymiar
kratki [mm]
(Ak)
Przepływ powietrza
[m³/h] 250 400 550 700 850 1000 1150 1300 1450 1600 1750
[l/s] 69 111 153 194 236 278 319 361 403 444 486
400x200
(0,034)
LWA
Vk
Δpt
<20
2
5
30
3,3
14
40
4,5
26
47
5,7
42
500x200
(0,043)
LWA
Vk
Δpt
24
2,6
9
34
3,6
17
41
4,5
27
47
5,5
39
600x200
(0,052)
LWA
Vk
Δpt
<20
2,1
6
28
2,9
11
36
3,7
18
42
4,5
27
47
5,4
37
800x200
(0,070)
LWA
Vk
Δpt
<20
1,6
3
20
2,2
6
28
2,8
10
34
3,4
15
39
4
20
43
4,5
27
47
5,1
34
50
5,7
43
1000x200
(0,089)
LWA
Vk
Δpt
<20
1,7
4
22
2,2
6
28
2,7
9
33
3,1
13
37
3,6
17
41
4,1
22
44
4,5
27
47
5
33
50
5,5
39

H = 300

Wymiar
kratki [mm]
(Ak)
Przepływ powietrza
[m³/h] 400 550 700 850 1000 1150 1300 1450 1600 1750 1900 2050 2200 2350 2500
[l/s] 111 153 194 236 278 319 361 403 444 486 528 569 611 653 694
500x300
(0,072)
LWA
Vk
Δpt
<20
1,6
3
20
2,1
6
27
2,7
10
33
3,3
14
38
3,9
20
43
4,5
26
46
5
33
50
5,6
41
600x300
(0,087)
LWA
Vk
Δpt
<20
1,8
4
22
2,2
7
28
2,7
10
33
3,2
13
38
3,7
18
41
4,2
23
45
4,6
28
48
5,1
34
800x300
(0,117)
LWA
Vk
Δpt
<20
1,7
4
20
2
5
25
2,4
7
30
2,7
10
33
3,1
12
37
3,4
15
40
3,8
19
43
4,1
22
45
4,5
26
47
4,9
31
50
5,2
35
1000x300
(0,148)
LWA
Vk
Δpt
<20
1,6
3
<20
1,9
5
23
2,2
6
27
2,4
8
31
2,7
10
34
3
12
36
3,3
14
39
3,6
17
41
3,8
19
43
4,1
22
45
4,4
25
47
4,7
29

H = 500

Wymiar
kratki [mm]
(Ak)
Przepływ powietrza
[m³/h] 700 850 1000 1150 1300 1450 1600 1750 1900 2050 2200 2350
[l/s] 194 236 278 319 361 403 444 486 528 569 611 653
500x500
(0,129)
LWA
Vk
Δpt
<20
1,5
3
<20
1,8
4
23
2,2
6
27
2,5
8
31
2,8
10
34
3,1
13
37
3,4
15
40
3,8
18
43
4,1
22
45
4,4
25
47
4,7
29
49
5,1
33

H = 600

Wymiar
kratki [mm]
(Ak)
Przepływ powietrza
[m³/h] 1000 1150 1300 1450 1600 1750 1900 2050 2200 2350 2500
[l/s] 278 319 361 403 444 486 528 569 611 653 694
600x600
(0,191)
LWA
Vk
Δpt
<20
1,5
3
<20
1,7
4
20
1,9
5
24
2,1
6
27
2,3
7
30
2,5
8
32
2,8
10
34
3
12
37
3,2
13
39
3,4
15
41
3,6
17

Wydajność

Strumień powietrza qv [l/s] i [m3/h], strata ciśnienia całkowitego Δpt [Pa], zasięg l0.2 [m] oraz poziom mocy akustycznej LWA [dB(A)] można zobaczyć na wykresach.

Przykład: wymiar kratki AG-1 (L×H): 400×200 mm, powierzchnia wolna Ak: 0,034 m², przepływ powietrza qv: 400 m³/h (111 l/s).

Wynik:  poziom mocy akustycznej LWA: ~27 [dB(A)], całkowita strata ciśnienia (bez filtra) Δpt: ~8 [Pa], zasięg Δl0.2: ~7 [m].

Dane ważne dla: nawiewu powietrza, warunki izotermiczne.

Przykład: wymiar kratki AG-1 (L×H): 400×200 mm, powierzchnia wolna Ak: 0,034 m², przepływ powietrza qv: 400 m³/h (111 l/s).

Wynik:  poziom mocy akustycznej LWA: ~30 [dB(A)], całkowita strata ciśnienia (bez filtra) Δpt: ~14 [Pa].

Dane ważne dla: wywiewu powietrza.

W przypadku kratek o wolnej powierzchni > 0,4 m2 zalecamy skorzystanie z narzędzia do obliczeń online Lindab znajdującego się na stronie www.lindQST.com.

Poziom mocy akustycznej LWA

Poziom mocy akustycznej LWA [dB(A)] można zobaczyć na wykresach. Poziomy mocy akustycznej odnoszą się do kratek bez przepustnicy regulacyjnej. Korekta poziomów mocy akustycznej na ustawieniach przepustnicy [dB] znajduje się w poniższej tabeli.

Poziom mocy akustycznej w zależności od częstotliwości

Poziom mocy akustycznej w paśmie częstotliwości jest zdefiniowany jako LWf = LWA+Kok. Wartości Kok podane są w poniższej tabeli.

Częstotliwość [Hz]
63 125 250 500 1000 2000 4000 8000
Nawiew 8 6 -1 -5 -8 -13 -10 -5
Wywiew 8 5 1 -7 -13 -18 -15 -4

Przeciwbieżna przepustnica regulacyjna DGA

Korekta całkowitej straty ciśnienia Δpt [Pa] i poziomu mocy akustycznej LWA [dB(A)] przy użyciu przepustnicy. Patrz tabela poniżej.

Ustawienie przepustnicy Otwarta 25% zamknięta 50% zamknięta
Całkowita strata ciśnienia Δpt x 1,05 x 1,8 x 3,6
Poziom mocy akustycznej LWA + 2 + 7 + 22

Powietrze wywiewane

  • Całkowita strata ciśnienia Δpt: x 0,86.
  • Poziom mocy akustycznej LWA:- 2.

Kod zamówienia

AG -a b -c -d -eee -fff gggg
Szczegóły kodu:
AG
Produkt
-a
Ramka
0: bez ramki
1: ramka bez kołnierza
b
Siatka
0: kierownice stałe 0°
1: kierownice stałe 15°
-c
Montaż
(brak): nieprzygotowany
A: regulowana wysokość (standard)
B: regulowana wysokość
-d
Akcesoria
(brak): brak akcesoriów
D: przeciwbieżna przepustnica regulacyjna
B*: kosz
DB*: przeciwbieżna przepustnica regulacyjna + kosz
-eee
Rozmiar L [mm]
200 - 1200
-fff
Rozmiar H [mm]
100 - 600
gggg
Standardowe wykończenie kratek
(brak): aluminium anodowane
* tylko ramka typu 1

Karta katalogowa produktu:

Cenniki:

Regulaminy:

Broszury i ulotki:

Certyfikaty i atesty:

Dowiedz się więcej

Chcesz zamówić produkt? Wyślij e-mail » Zainteresowały Cię nasze produkty? Wypełnij formularz »
