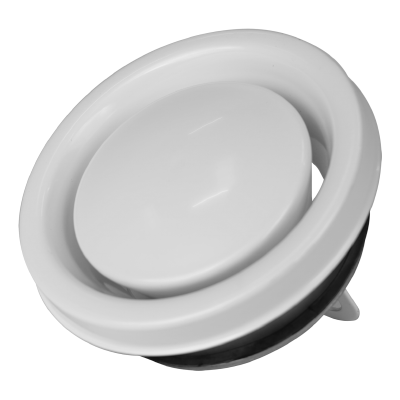

Zawór wywiewny SR-EX (z uszczelką)

Zawór wywiewny SR-EX (z uszczelką)

Zawór wywiewny SR-EX (z uszczelką)

Wywiewne > Zawór wywiewny SR-EX (z uszczelką)
Wywiewne > Zawór wywiewny SR-EX (z uszczelką)
  • Wywiewne > Zawór wywiewny SR-EX (z uszczelką)
  • Wywiewne > Zawór wywiewny SR-EX (z uszczelką)
Produkt marki Direct Vent

Charakterystyka produktu:

  • zawory wyciągowe przeznaczone do montażu sufitowego na kanałach wentylacyjnych,
  • długie kołnierze montażowe z uszczelką ułatwiające podłączenie do instalacji,
  • wykonane z blachy stalowej ocynkowanej,
  • malowane proszkowo na kolor RAL 9010,
  • łatwa regulacja wypływu powietrza poprzez obrót części środkowej,
  • nakrętka blokująca umożliwiająca nastawę minimalnej szczeliny,
  • specjalna konstrukcja zapewniająca niski poziom hałasu,
  • wysoka jakość wykonania oraz nowoczesne wzornictwo,
  • szybka i łatwa instalacja.

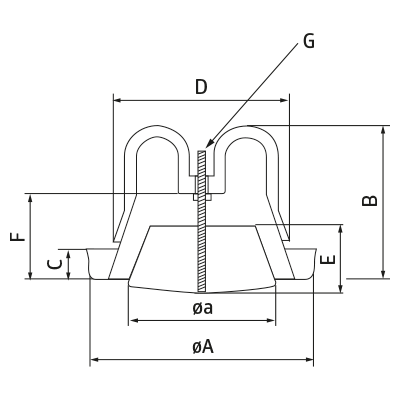

Wymiar zaworu øA
[mm]
B
[mm]
C
[mm]
D
[mm]
øa
[mm]
E
[mm]
F
[mm]
G
[mm]
100 130,0 87,0 20,0 98,0 88,0 38,5 51,5 M6×80
125 158,0 102,0 19,0 122,0 109,0 38,5 47,0 M6×80
160 188,5 104,0 19,0 158,5 131,0 38,0 47,0 M8×80
200 237,5 122,0 17,5 197,0 175,0 40,5 46,0 M8×80

Tolerancja: øA, B, C, øa, E i F: ±5 mm; D: ±3 mm.
