Zawór wywiewny KVB
Zawór wywiewny KVB
Zawór wywiewny KVB

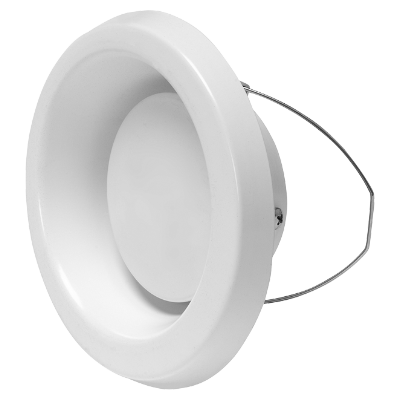

Zawór do wywiewu powietrza, przeznaczony do montażu w ścianie lub suficie.
Uchwyt sprężynowy do połączenia z ramką montażową VRFU, VRFM lub VRR.
Materiały i wykończenie:
- materiał: malowana blacha ocynkowana;
- kolor: biały RAL 9003, połysk 30 lub biały RAL 9010, połysk 30.

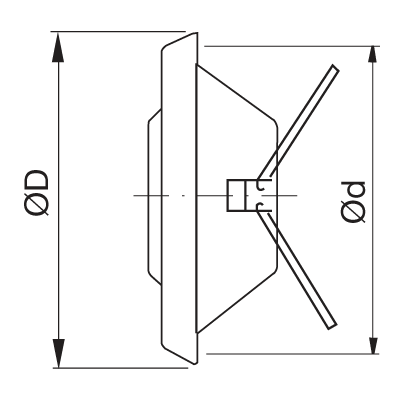

ød nom |
øD [mm] |
m [kg] |
100 | 125 | 0,27 |
125 | 150 | 0,36 |
160 | 190 | 0,54 |

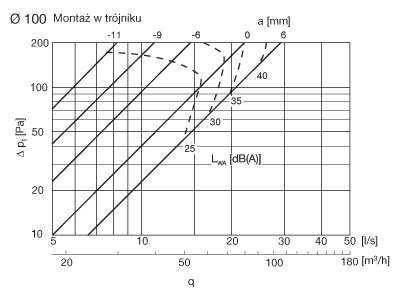

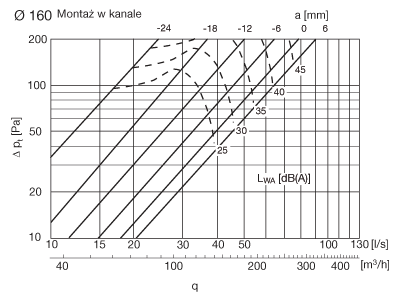

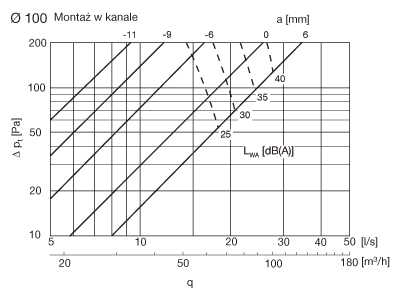

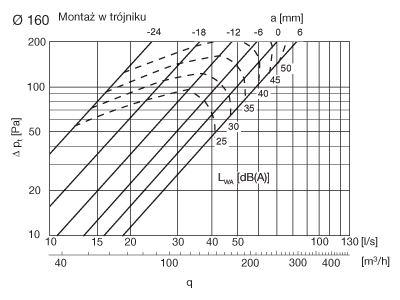

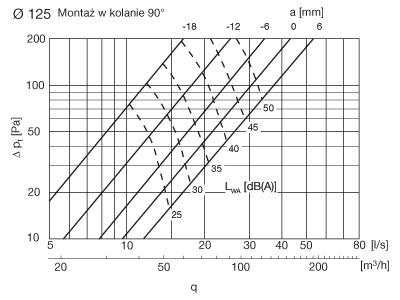

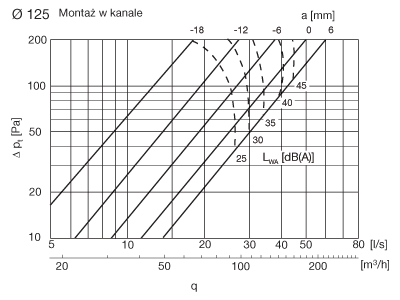

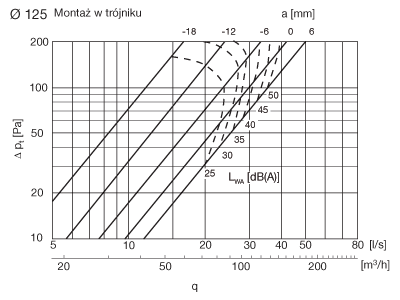

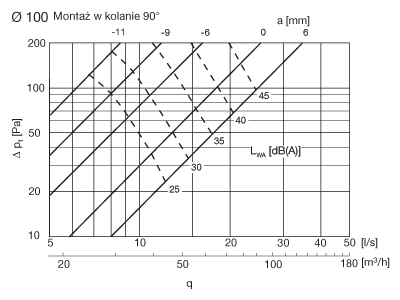

Przepływ powietrza q [l/s] i [m3/h], całkowita strata ciśnienia Δpt [Pa] oraz poziom mocy akustycznej LWA [dB], dla różnych ustawień a [mm], przedstawione są na wykresach.
Poziom mocy akustycznej w pasmach oktawowych, LWok [dB]
Obliczany jest jako LWok = LWA + Kok. Kok znajduje się w tabeli poniżej.
ød nom |
Zawór zamontowany w |
Średnia częstotliwość [Hz] | |||||||
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
100 | kanał kolano 90° fix |
6 6 6 |
2 2 2 |
1 1 1 |
-3 -3 -3 |
-6 -6 -6 |
-8 -8 -8 |
-11 -11 -11 |
-16 -16 -16 |
125 | kanał kolano 90° fix |
13 13 13 |
-2 -2 -2 |
-1 -1 -1 |
-5 -5 -5 |
-5 -5 -5 |
-8 -8 -8 |
-12 -12 -12 |
-16 -16 -16 |
160 | kanał fix |
14 14 |
0 0 |
-1 -1 |
-4 -4 |
-3 -3 |
-8 -8 |
-16 -16 |
-18 -18 |
Tłumienie dźwięku, ΔL, [dB]
ød nom |
Zawór zamontowany w |
Średnia częstotliwość [Hz] | |||||||
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
100 | kanał kolano 90° fix |
25 30 25 |
22 27 22 |
21 23 21 |
20 17 20 |
14 16 14 |
18 19 18 |
9 12 9 |
10 13 10 |
125 | kanał kolano 90° fix |
24 29 24 |
20 25 20 |
17 19 17 |
15 12 15 |
11 13 11 |
12 13 12 |
7 10 7 |
7 10 7 |
160 | kanał fix |
22 22 |
18 18 |
16 16 |
12 12 |
14 14 |
10 10 |
9 9 |
8 8 |
