Zawór wyrównawczy OLR

Opis Wymiary Dane techniczne Pliki do pobrania

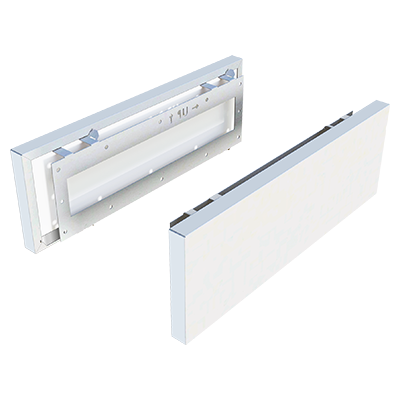

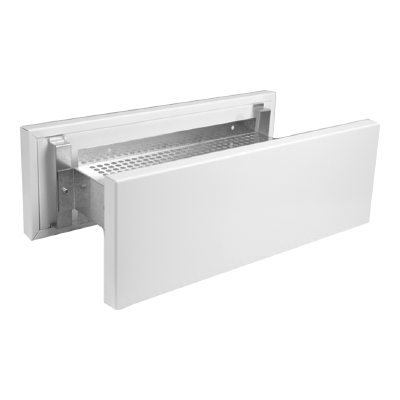

OLR to prostokątny zawór wyrównawczy do montażu bezpośrednio w ścianie. OLR składa się z dwóch przegród tłumiących dźwięk, które są zamontowane po obu stronach ściany i połączone za pomocą perforowanej tulei ściennej (do zamówienia oddzielnie), co zapewnia doskonałą redukcję hałasu.

• Wysoka wydajność.
• Przegrody tłumiące dźwięk.
• Montaż poziomy lub pionowy.

Konserwacja

Przegrody tłumiące dźwięk po obu stronach ściany można wyjąć, aby umożliwić czyszczenie elementów wewnętrznych. Widoczne części urządzenia można przetrzeć wilgotną szmatką.

Materiały i wykończenie:

• uchwyt montażowy: stal ocynkowana;
• płyta frontowa: stal ocynkowana;
• standardowe wykończenie: malowane proszkowo;
• kolory standardowe: RAL 9010 lub RAL 9003, połysk 30.

Nawiewnik jest dostępny także w innych kolorach. W celu uzyskania dalszych informacji, prosimy o kontakt z działem sprzedaży Lindab.

Wymiar	L [mm]
300	300
500	500
700	700
850	850

Wymiar otworu = L + 5 mm x 55 mm.

Wydajność

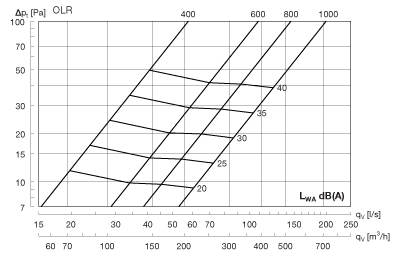

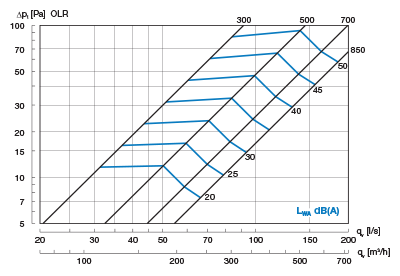

Przepływ powietrza q_v [l/s] i [m³/h], całkowita strata ciśnienia Δp_t [Pa] i poziom mocy akustycznej L_WA [dB(A)] określane są dla nawiewnika po obu stronach ściany.

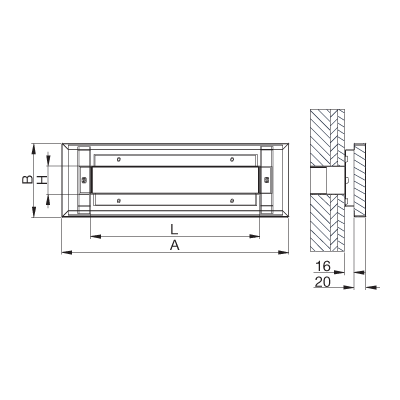

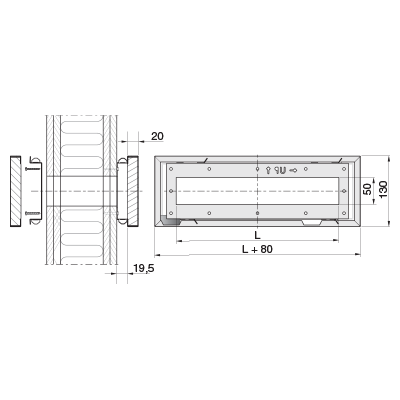

Schemat wymiarowy

Znormalizowana wielkość redukcji D_n,e

Ściana szczelinowa z izolacją 95 mm:

Wymiar	Częstotliwość środkowa [Hz]
	125	250	500	1000	2000	Rw* = Dn,e,w
300	31	39	41	42	53	45
500	27	35	38	39	50	42
700	26	33	36	38	48	40
850	26	33	36	37	47	40

Ściana szczelinowa z izolacją 70 mm:

Wymiar	Częstotliwość środkowa [Hz]
	125	250	500	1000	2000	Rw* = Dn,e,w
300	31	38	39	38	50	42
500	28	34	35	36	47	39
700	26	33	34	35	46	38
850	25	32	33	34	45	37

Ściana pełna bez izolacji:

Wymiar	Częstotliwość środkowa [Hz]
	125	250	500	1000	2000	Rw* = Dn,e,w
300	31	37	30	32	41	35
500	31	35	30	31	38	34
700	31	32	26	28	36	31
850	30	32	26	28	35	31

* Powierzchnia odniesienia 10 m².

Przykładowe obliczenie

Przy wymiarowaniu zaworu wyrównawczego należy obliczyć wartość spadku właściwości redukujących hałas danej ściany. W celu wykonania tych obliczeń należy znać powierzchnię ściany i współczynnik redukcji dźwięku R. Jest ona dostosowywana w stosunku do wartości D_n,e nawiewnika. D_n,e to wartość R dla nawiewnika, podana przy powierzchni transmisji 10 m², zgodnie z normą ISO 140-10. Korzystając z poniższej tabeli można przeliczyć wartość D_n,e na wartość R dla innych powierzchni transmisji.

Powierzchnia [m2]	10	2	1
Korekcja [dB]	0	-7	-10

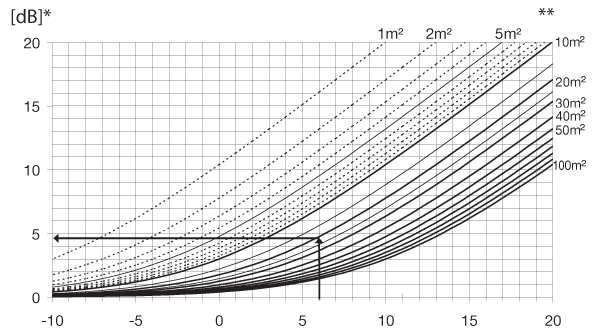

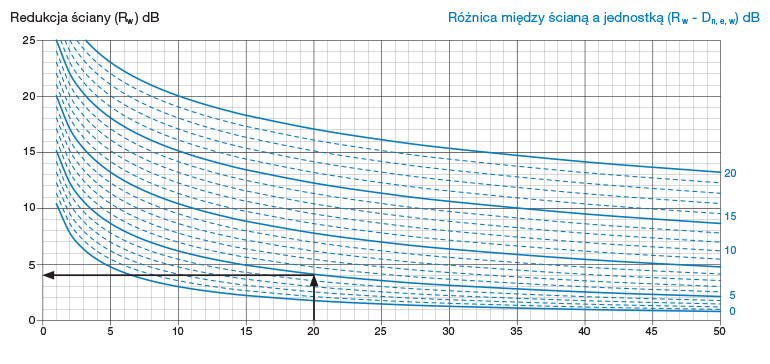

Poniższy wykres wskazuje na spadek współczynnika redukcyjnego ściany, w oparciu o nawiewnik, w danym paśmie oktawowym.

Powierzchnia ściany [m²] / Liczba zaworów [-]

Przybliżony wynik można obliczyć bezpośrednio przy użyciu wartości R_w ściany.

Przykład:

(patrz wykres poniżej):

• R_w (ściana): 50 dB
• D_n,e,w (nawiewnik): 45 dB, R_w- D_n,e,w = 5 dB
• powierzchnia ściany: 20 m²
• liczba urządzeń: 1 szt., 20 m²/1 = 20 m²
• wykazana redukcja wartości R_w (ściana): 4 dB
• wartość R_w dla ściany z urządzeniem: ~50 - 4 = 46 dB

Obliczenia można również przeprowadzić za pomocą następującego wzoru:

gdzie:

• R_res jest wynikową wielkością redukcji dla ściany i nawiewnika;
• S oznacza powierzchnię ściany;
• D_n,e jest wartością D_n,e urządzenia;
• R_ściany to wartość R dla ściany bez urządzenia.
