Zawór wyrównawczy OLC
Zawór wyrównawczy OLC
Zawór wyrównawczy OLC

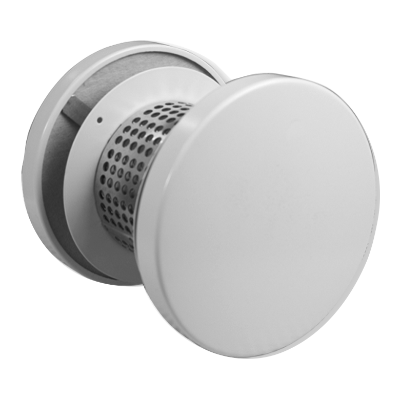

OLC to okrągły zawór wyrównawczy do montażu bezpośrednio w ścianie. OLC składa się z dwóch przegród tłumiących dźwięk, które montowane są po obu stronach ściany.
- Dyskretny wygląd.
- Przegrody tłumiące dźwięk.
Konserwacja
Przegrody tłumiące dźwięk po obu stronach ściany można wyjąć, aby umożliwić czyszczenie elementów wewnętrznych. Widoczne części urządzenia można przetrzeć wilgotną szmatką.
Materiały i wykończenie:
- uchwyt montażowy: stal ocynkowana;
- płyta frontowa: stal ocynkowana;
- standardowe wykończenie: malowane proszkowo;
- kolory standardowe: RAL 9010 lub RAL 9003, połysk 30.
Produkt OLC jest dostępny także w innych kolorach. W celu uzyskania dalszych informacji, prosimy o kontakt z działem sprzedaży Lindab.
ød [mm] |
øD [mm] |
*øU [mm] |
Waga [kg] |
100 | 200 | 108-110 | 0,8 |
125 | 250 | 133-135 | 1,0 |
160 | 300 | 168-170 | 1,2 |
*øU = wymiar wycięcia w ścianie = ød + 10 mm.

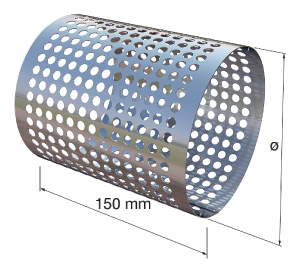

OLCZ - perforowana tuleja ścienna
Model OLC zainstalowany w ścianie
bez OLCZ (po lewej) / z OLCZ (po prawej)
Więcej informacji - patrz instrukcja instalacji OLC.
Szybki wybór
Wymiar OLC | Δpt = 10 [Pa] | Δpt = 15 [Pa] | Δpt = 20 [Pa] | Dn,e,w* | |||
ød | [l/s] | [m3/h] | [l/s] | [m3/h] | [l/s] | [m3/h] | [dB] |
100 | 19 | 68 | 24 | 86 | 27 | 97 | 49 |
125 | 28 | 101 | 34 | 122 | 39 | 140 | 47 |
160 | 40 | 144 | 49 | 176 | 56 | 202 | 44 |
* Wartości dla ściany szczelinowej z izolacją 95 mm.

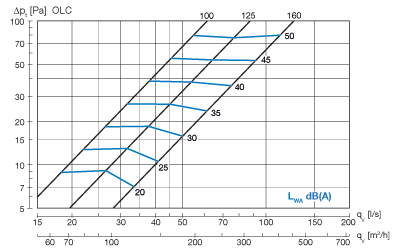

Wydajność
Przepływ powietrza qv [l/s] i [m3/h], całkowita strata ciśnienia Δpt [Pa] i poziom mocy akustycznej LWA [dB(A)] określane są dla zaworu OLC po obu stronach ściany.

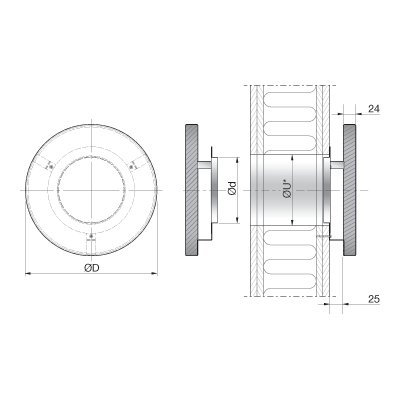

Schemat wymiarowy
Znormalizowana wielkość redukcji Dn,e
Wartość ważona (Dn,e,w) oceniana zgodnie z ISO 717-1.
Ściana szczelinowa z izolacją 95 mm:
Wymiar | Częstotliwość środkowa [Hz] | |||||
125 | 250 | 500 | 1000 | 2000 | *Dn,e,w | |
100 | 32 | 46 | 46 | 48 | 54 | 49 |
125 | 34 | 43 | 43 | 46 | 51 | 47 |
160 | 34 | 40 | 40 | 44 | 50 | 44 |
Ściana szczelinowa z izolacją 70 mm:
Wymiar | Częstotliwość środkowa [Hz] | |||||
125 | 250 | 500 | 1000 | 2000 | *Dn,e,w | |
100 | 30 | 40 | 38 | 42 | 50 | 43 |
125 | 30 | 37 | 37 | 42 | 49 | 43 |
160 | 30 | 34 | 34 | 40 | 50 | 41 |
Ściana pełna bez izolacji:
Wymiar | Częstotliwość środkowa [Hz] | |||||
125 | 250 | 500 | 1000 | 2000 | *Dn,e,w | |
100 | 24 | 24 | 23 | 32 | 40 | 31 |
125 | 23 | 24 | 23 | 33 | 40 | 31 |
160 | 24 | 24 | 23 | 32 | 39 | 30 |
Przykładowe obliczenie
Przy wymiarowaniu zaworu wyrównawczego należy obliczyć wartość spadku właściwości redukujących hałas danej ściany.
W celu wykonania tych obliczeń należy znać powierzchnię ściany i współczynnik redukcji dźwięku R.
Jest ona dostosowywana w stosunku do wartości Dn,e urządzenia. Dn,e to wartość R dla nawiewnika, podana przy powierzchni transmisji 10 m2, zgodnie z normą ISO 140-10.
Korzystając z poniższej tabeli można przeliczyć wartość Dn,e na wartość R dla innych powierzchni transmisji.
Powierzchnia [m2] | 10 | 2 | 1 |
Korekcja [dB] | 0 | -7 | -10 |

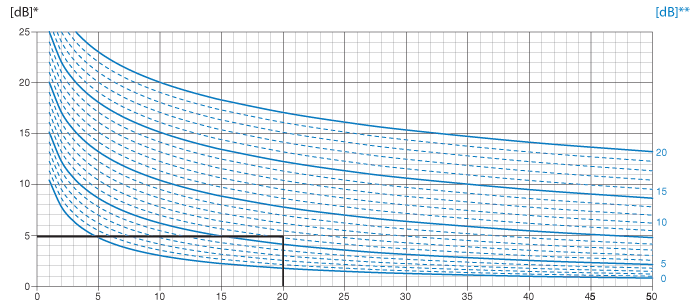

Poniższy wykres przedstawia spadek wskaźnika izolacyjności akustycznej ściany dla danej wartości pasma oktawowego (Dn,e) lub wartości ważonej (Dn,e,w).
Przybliżoną wartość można uzyskać wykorzystując bezpośrednio wartość Rw ściany oraz ważonej różnicy poziomów Dn,e,w urządzenia.
Przykład:
(patrz wykres poniżej):
- Rw (ściana): 50 dB
- Dn,e,w (nawiewnik): 44 dB, Rw- Dn,e,w = 6 dB
- powierzchnia ściany: 20 m2
- liczba urządzeń: 1 szt., 20 m2/1 = 20 m2
- wykazana redukcja wartości Rw (ściana): 5 dB
- wartość Rw dla ściany z urządzeniem: ~50 - 5 = 45 dB
Obliczenia można również przeprowadzić za pomocą następującego wzoru:
gdzie:
- Rres jest wynikową wielkością redukcji dla ściany i nawiewnika;
- S oznacza powierzchnię ściany;
- Dn,e jest wartością Dn,e urządzenia;
- Rściany to wartość R dla ściany bez urządzenia.
Powierzchnia ściany [m²] / Liczba urządzeń [-]
* Redukcja dla ściany (Rw) [dB]
** Różnica między wartością dla ściany a wartością dla ściany z urządzeniem (Rw - Dn, e, w) [dB]
