Smarty 3X V
Smarty 3X V
Smarty 3X V

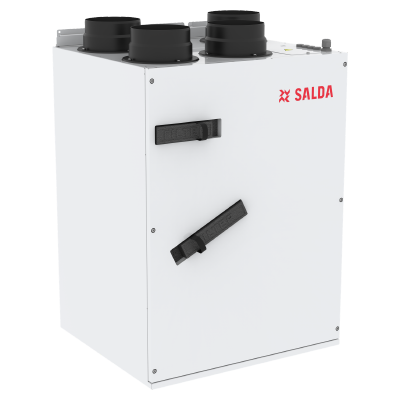

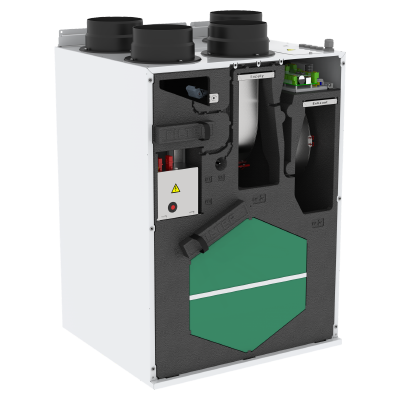

Centrale wentylacyjne SMARTY wyposażone są w przeciwprądowy wymiennik ciepła.
Jednostki służą do wentylacji domów oraz innych ogrzewanych pomieszczeń.
Ten model produktu może być sterowany za pomocą modułu MB-Gateway oraz sterownika SA-CONTROL.
Charakterystyka:
- ciche i wydajne wentylatory EC,
- sprawność wymiennika ciepła: do 94%,
- opcjonalna kanałowa nagrzewnica elektryczna,
- sterowanie przepływem powietrza,
- sterowanie temperaturą powietrza doprowadzanego,
- BY-PASS z siłownikiem,
- ochrona przeciwzamarzaniowa wymiennika ciepła - opcjonalnie nagrzewnica elektryczna na kanale,
- niski poziom hałasu (44 dB),
- izolacja akustyczna ścian: 30 mm,
- szybki i łatwy montaż,
- całkowicie zintegrowany system sterowania typu plug&play,
- sterowanie nagrzewnicą elektryczną: 0-10V,
- opcjonalny przetwornik CO2, ciśnienia lub wilgotności.
Wybrane dane techniczne:
- wydajność / spręż: 300 m³/h / 317 Pa,
- napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
- moc / prąd wentylatora (wywiew): 0,083 kW / 0,75 A,
- prędkość wentylatora: 3200 min-1,
- sprawność cieplna: do 94%,
- maksymalne zużycie energii: 1,37 kW / 6,75 A,
- waga netto: 46 kg.




Smarty 3X V | ||
Wydajność / spręż | [m³/h] / [Pa] | 300 / 317 |
Wentylatory EC | faza i napięcie | [50Hz / V] | ~1, 230 |
Wentylatory EC | wywiew | moc / prąd | [kW] / [A] | 0,08 / 0,75 |
Wentylatory EC | wywiew | prędkość | [min-1] | 3200 |
Wentylatory EC | nawiew | moc / prąd | [kW] / [A] | 0,08 / 0,75 |
Wentylatory EC | nawiew | prędkość | [min-1] | 3200 |
Sprawność cieplna | do 94% | |
Maksymalne zużycie energii | [kW] / [A] | 1,37 / 6,75 |
Klasa filtra nawiewnego | Course 65% | |
Klasa filtra wywiewnego | Course 65% | |
Izolacja cieplna | [mm] | 30 |
Kolor (RAL) | 9016 (biały) | |
Waga netto | [kg] | 46 |
Eksploatacja | w pomieszczeniu | |
Stopień ochrony obudowy | IP-34 | |
Zgodność z ERP | 2018 |

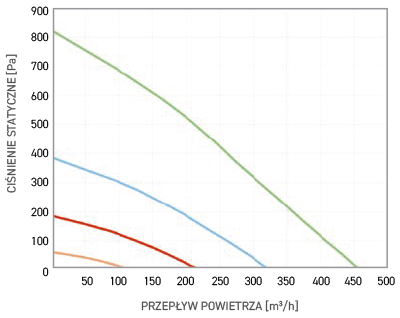

Wydajność/spręż - wartości mierzone w punkcie pracy.
Sprawność cieplna obliczana zgodnie z normą EN 13141-7.
Dla temperatur niższych niż zalecane należy użyć nagrzewnicy wstępnej, by zapewnić zrównoważoną eksploatację.

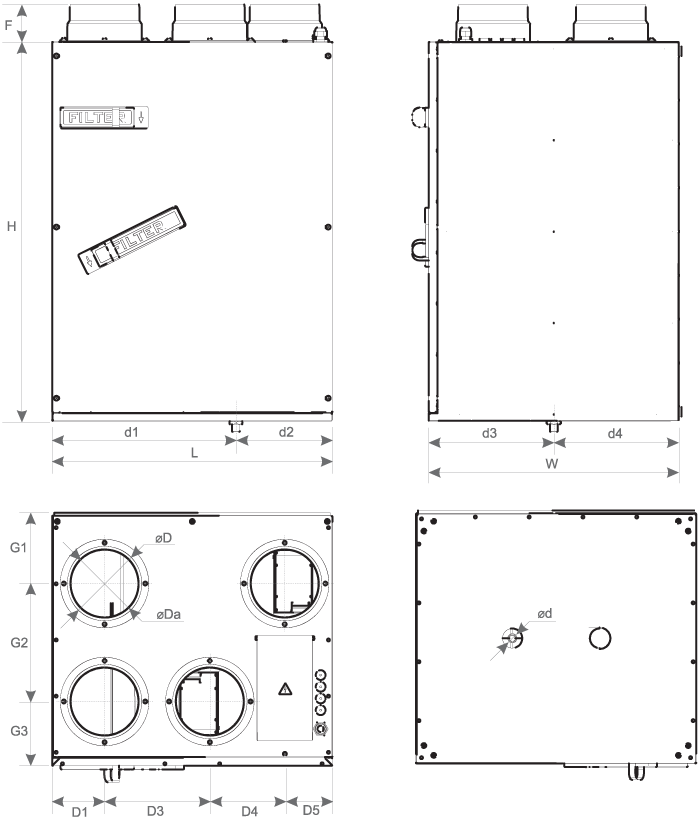

L [mm] |
W [mm] |
H [mm] |
øD [mm] |
øDa [mm] |
F [mm] |
ød |
d1 [mm] |
d2 [mm] |
d3 [mm] |
599 | 538 | 810 | 160 | 150 | 80 | G1/2 | 391 | 206 | 267 |
d4 [mm] |
D1 [mm] |
D2 [mm] |
D3 [mm] |
D4 [mm] |
D5 [mm] |
G1 [mm] |
G2 [mm] |
G3 [mm] |
|
---|---|---|---|---|---|---|---|---|---|
271 | 112 | 112 | 225 | 160 | 102 | 145 | 252 | 137 |
