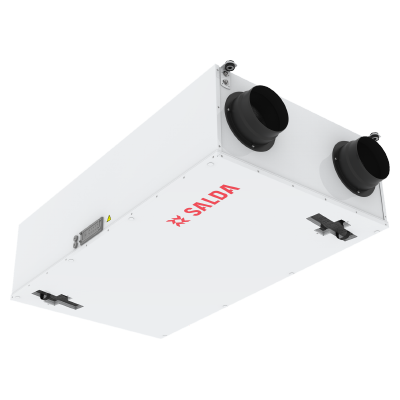

Smarty 3X P

Opis Dane techniczne Wymiary Pliki do pobrania

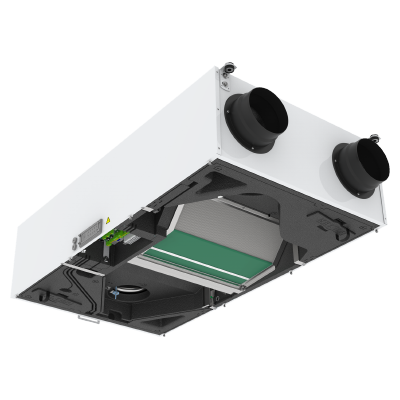

Centrale wentylacyjne SMARTY wyposażone są w przeciwprądowy wymiennik ciepła.
Jednostki służą do wentylacji domów oraz innych ogrzewanych pomieszczeń.
Ten model produktu może być sterowany za pomocą modułu MB-Gateway oraz sterownika SA-CONTROL.

Charakterystyka:

• ciche i wydajne wentylatory EC,
• sprawność wymiennika ciepła: do 94%,
• opcjonalna kanałowa nagrzewnica elektryczna,
• sterowanie przepływem powietrza,
• sterowanie temperaturą powietrza doprowadzanego,
• BY-PASS z siłownikiem,
• ochrona przeciwzamarzaniowa wymiennika ciepła - opcjonalnie nagrzewnica elektryczna na kanale,
• niski poziom hałasu (44 dB),
• izolacja akustyczna ścian: 30 mm,
• szybki i łatwy montaż,
• całkowicie zintegrowany system sterowania typu plug&play,
• sterowanie nagrzewnicą elektryczną: 0-10V,
• opcjonalny przetwornik CO₂, ciśnienia lub wilgotności.

Wybrane dane techniczne:

• wydajność / spręż: 300 m³/h / 303 Pa,
• napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
• moc / prąd wentylatora (wywiew): 0,09 kW / 0,75 A,
• prędkość wentylatora: 3200 min^-1,
• sprawność cieplna: do 94%,
• maksymalne zużycie energii: 0,17 kW / 1,55 A,
• waga netto: 53 kg.

		Smarty 3X P
Wydajność / spręż	[m³/h] / [Pa]	300 / 303
Wentylatory EC | faza i napięcie	[50Hz / V]	~1, 230
Wentylatory EC | wywiew | moc / prąd	[kW] / [A]	0,09 / 0,75
Wentylatory EC | wywiew | prędkość	[min-1]	3200
Wentylatory EC | nawiew | moc / prąd	[kW] / [A]	0,09 / 0,75
Wentylatory EC | nawiew | prędkość	[min-1]	3200
Sprawność cieplna		94%
Maksymalne zużycie energii	[kW] / [A]	0,17 / 1,55
Klasa filtra nawiewnego		Coarse 65%
Klasa filtra wywiewnego		Coarse 65%
Izolacja cieplna	[mm]	30
Kolor (RAL)		9016 (biały)
Waga netto	[kg]	53
Eksploatacja		w pomieszczeniu
Zakres temperatury pracy	[°C]	+5 ... +40
Stopień ochrony obudowy		IP-34
Zgodność z ERP		2018

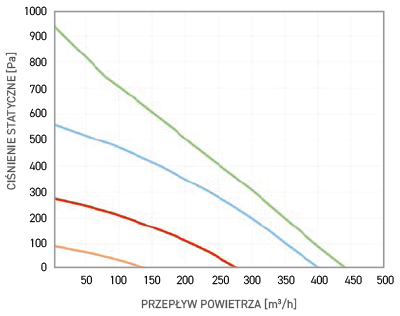

Wydajność/spręż - wartości mierzone w punkcie pracy.
Sprawność cieplna obliczana zgodnie z normą EN 13141-7.
Dla temperatur niższych niż zalecane należy użyć nagrzewnicy wstępnej, by zapewnić zrównoważoną eksploatację.

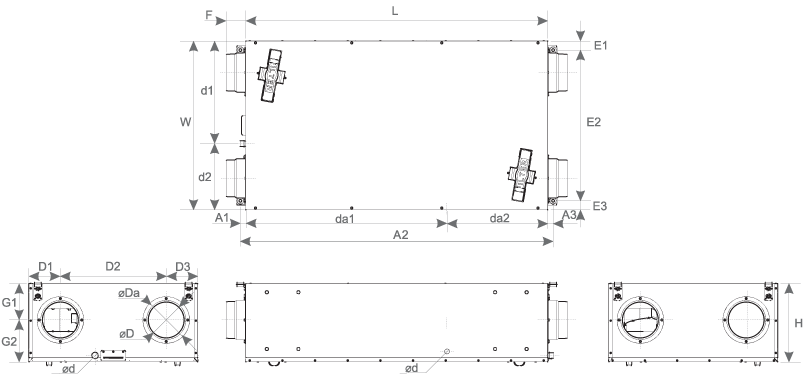

L [mm]	W [mm]	H [mm]	øD [mm]	øDa [mm]	F [mm]	ød	øda	A1 [mm]	A2 [mm]	A3 [mm]	E1 [mm]
1228	690	324	160	150	48	G1/2	G3/8	21	1268	21	37
E2 [mm]	E3 [mm]	d1 [mm]	d2 [mm]	da1 [mm]	da2 [mm]	D1 [mm]	D2 [mm]	D3 [mm]	G1 [mm]	G2 [mm]
611	37	408	271	409	817	128	429	128	148	170
