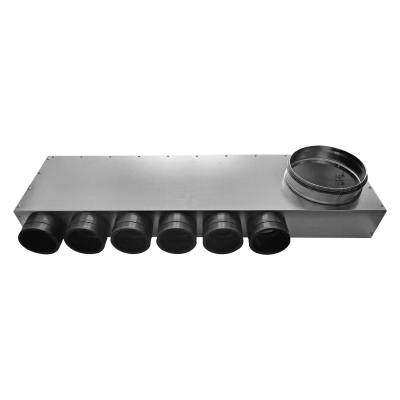

Skrzynka rozprężna kątowa prawa SR-RKN.P

Opis Wymiary Pliki do pobrania

Materiał:

• stal ocynkowana;
• gumowe króćce EPDM;
• gumowa uszczelka;
• uchwyty montażowe stalowe ocynkowane.

Charakterystyka produktu:

• przemyślana konstrukcja elementów wewnętrznych minimalizuje opory powietrza;
• gumowe króćce EPDM;
• szybki i łatwy montaż przewodu z króćcami nie wymagający dodatkowych uszczelek;
• przyłącze o długości 45 mm wyposażone w uszczelkę;
• wersja prawostronna.

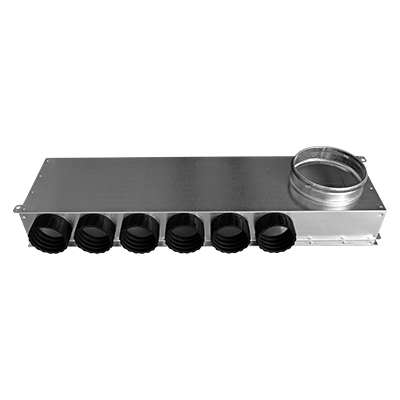

ø75 mm:

• uchwyty montażowe zintegrowane z obudową, umożliwiają montaż na dwa różne sposoby: za pomocą śrub lub wkrętów;
• uchwyty montażowe umieszczone po dwóch bokach skrzynki (na dole oraz u góry);
• łączenie blachy przez przetłoczenia punktowe.

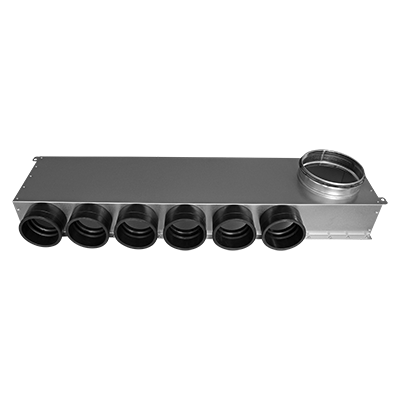

ø90 mm:

• uchwyty montażowe obrotowe o szerokości 20 mm, z możliwością zamocowania na 2 bokach skrzynki;
• łączenie blachy za pomocą nitów.

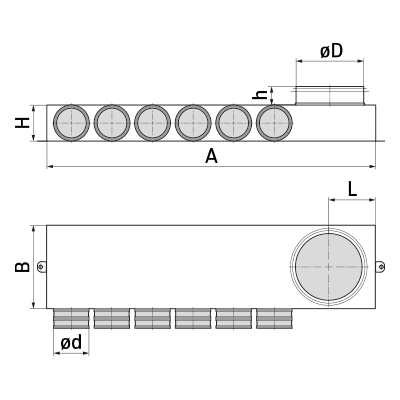

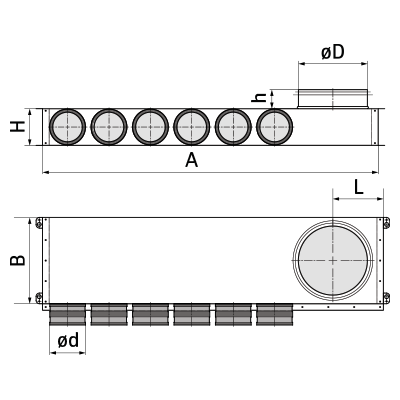

	Liczba króćców	øD [mm]	ød [mm]	A [mm]	B [mm]	H [mm]	h [mm]	L [mm]
SR-RKN6.P 75/160	6	160	75	768	200	85	45	100
SR-RKN8.P 75/160	8	160	75	958	200	85	45	100
SR-RKN10.P 75/160	10	160	75	1148	200	85	45	100
SR-RKN6.P 90/160	6	160	90	876	200	102	45	95
SR-RKN8.P 90/160	8	160	90	1110	200	102	45	95
SR-RKN10.P 90/160	10	160	90	1341	200	102	45	95
