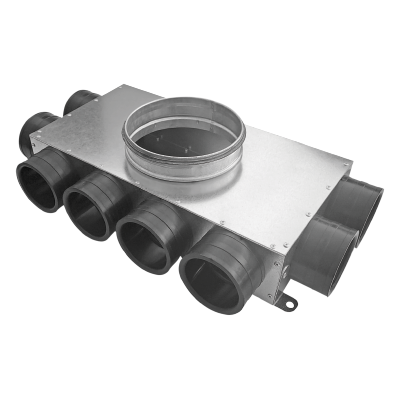

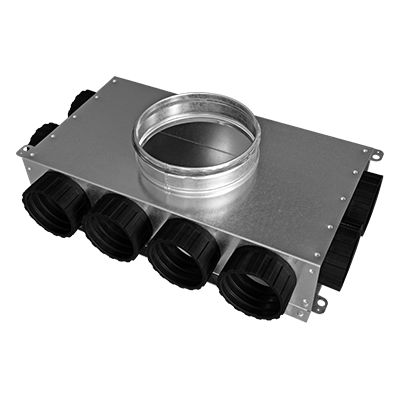

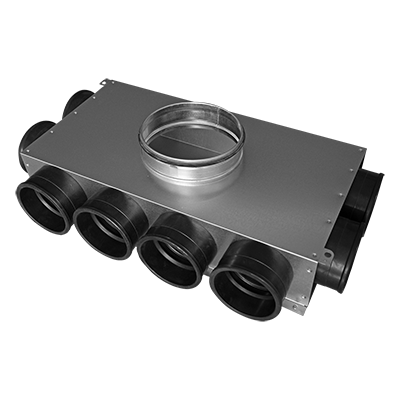

Skrzynka rozprężna jednorzędowa SR-RKJ

Opis Wymiary Pliki do pobrania

Materiał:

• stal ocynkowana;
• gumowy o-ring montażowy;
• gumowa uszczelka;
• uchwyty montażowe stalowe ocynkowane.

Charakterystyka produktu:

• przemyślana konstrukcja elementów wewnętrznych minimalizuje opory powietrza;
• przyłącze o długości 45 mm wyposażone w uszczelkę;
• łączenie blachy poprzez specjalne zamki blacharskie, które nie uszkadzają warstwy ocynku;
• szybki montaż przewodu z króćcami poprzez nowatorskie rozwiązanie, polegające na wsunięciu gumowego o-ringu w specjalną szczelinę umiejscowioną na króćcu;
• króćce zamontowane na skrzynce wyposażone w uszczelkę (również przyłącze wlotowe);
• uchwyty montażowe obrotowe o szerokości 20 mm.

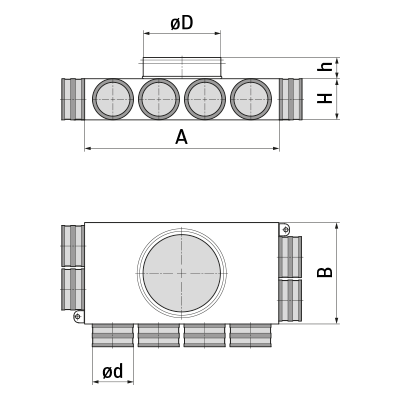

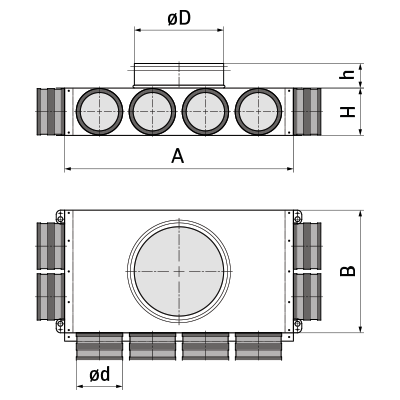

Typ	Liczba króćców	øD [mm]	ød [mm]	A [mm]	B [mm]	H [mm]	h [mm]	L [mm]	W [mm]
SR-RKJ8 75/160	8	160	75	402	210	85	44	270	522
SR-RKJ10 75/200	10	200	75	592	240	85	44	300	712
SR-RKJ12 75/200	12	200	75	592	307	85	44	367	712
SR-RKJ8  90/200	8	200	90	462	249	100	44	309	582
SR-RKJ10 90/200	10	200	90	682	249	100	44	309	802
