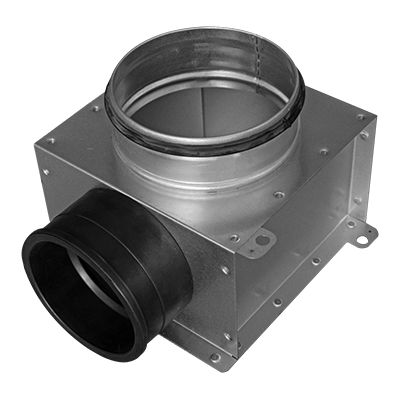

Skrzynka rozprężna SR-T1

Opis Wymiary Pliki do pobrania

Materiał:

• stal ocynkowana;
• gumowe króćce EPDM;
• gumowa uszczelka;
• uchwyty montażowe stalowe ocynkowane.

Charakterystyka produktu:

• przemyślana konstrukcja elementów wewnętrznych minimalizuje opory powietrza;
• gumowe króćce EPDM;
• szybki i łatwy montaż przewodu z króćcami nie wymagający dodatkowych uszczelek;
• przyłącze o długości 45 mm wyposażone w uszczelkę.

ø75 mm:

• uchwyty montażowe zintegrowane z obudową, umożliwiają montaż na dwa różne sposoby: za pomocą śrub lub wkrętów;
• uchwyty montażowe umieszczone po dwóch bokach skrzynki (na dole oraz u góry);
• łączenie blachy przez przetłoczenia punktowe.

ø90 mm:

• uchwyty montażowe obrotowe o szerokości 20 mm z możliwością zamocowania na 2 bokach skrzynki;
• łączenie blachy za pomocą nitów.

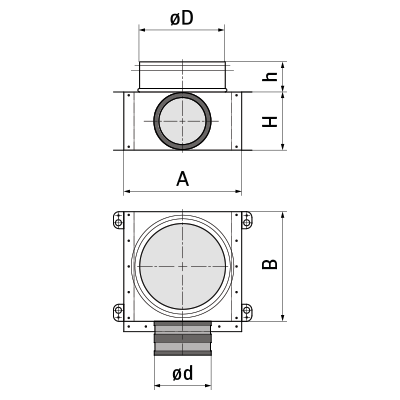

	Liczba króćców	øD [mm]	ød [mm]	A [mm]	B [mm]	H [mm]	h [mm]
SR-T1  75/125	1	125	75	170	160	85	45
SR-T1  90/125	1	125	90	160	160	102	45
