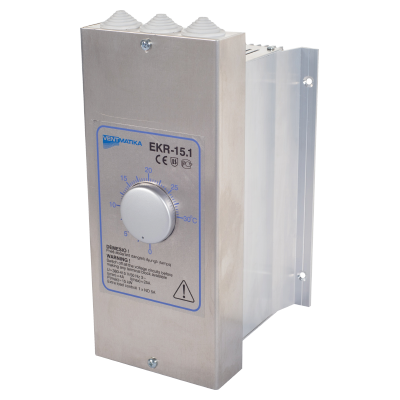

Regulator do nagrzewnic trójfazowych EKR15.1P
Regulator do nagrzewnic trójfazowych EKR15.1P
Regulator do nagrzewnic trójfazowych EKR15.1P
EKR15.1P jest regulatorem proporcjonalnym do wielostopniowych (do 5 stopni) nagrzewnic elektrycznych z automatycznym dopasowaniem do napięcia zasilania. EKR15.1P reguluje całe obciążenie (włączenie/wyłączenie). Stosunek czasu włączenia do czasu wyłączenia jest zmieniany w zakresie 0-100%, aby dostosować się do odpowiedniego zapotrzebowania na ciepło.
EKR15.1P jest przeznaczony wyłącznie do pracy z nagrzewnicami elektrycznymi. Sposób jego regulacji sprawia, że nie nadaje się on do sterowania silnikami lub oświetleniem. EKR15.1P z wyjściem triakowym może sterować nagrzewnicą 15 kW oraz posiada cztery wyjścia przekaźnikowe dla 4 dodatkowych stopni obciążenia sterowanych stycznikami, na których można podłączyć obciążenie do 225 kW. Pełne obciążenie może wynosić 240 kW. Wyjście triaka w EKR15.1P wykrywa zerowy kąt fazowy dla zapobiegania RFI.
Jeśli wyjście triakowe jest włączone dłużej niż 5 minut, regulator zwiększy moc o jeden stopień. Drugi stopień zostanie włączony po 2 minutach, jeśli poprzedni jest włączony przez ten czas. Wszystkie stopnie są przełączane w kolejności pozwalającej na zwiększenie mocy. W przypadku, gdy konieczne jest zmniejszenie mocy, stopień zostanie wyłączony po 5 minutach. Pozostałe stopnie zostaną wyłączone po 2 minutach, aby zmniejszyć moc. Dodatkowe stopnie obciążenia mogą przełączać się w trybie binarnym lub szeregowym (przełącznik 4). Ilość podłączonych stopni obciążenia dodatkowego można wybrać za pomocą mikroprzełącznika 5, 6.
Funkcja night set-back: bezpotencjałowe zamknięcie pozwala na automatyczne obniżenie zadanej temperatury w zakresie 0-10°C. Funkcja ustawiana jest za pomocą potencjometru (styki Timer-UZ) w EKR15.1P.
Parametr | Wartość |
Regulowane obciążenie [kW]: | 15 |
Wyjście regulacji dodatkowym obciążeniem: | 4 x 5A / 230 V |
Maks. regulowany prąd [A]: | 25 |
Napięcie [V]: | 3 x 230 / 3 x 400 |
Częstotliwość [Hz]: | 50-60 |
Fazy: | 3~ |
Wymiary, S×W×D [mm]: | 105×260×120 |
Bezpiecznik [A]: | 2 x 0,315 |
Stopień ochrony: | IP20 |
Temperatura otoczenia bez kondensacji [ºC]: | 0-40 |
Rozpraszanie ciepła [W]: | 50 |
Wilgotność otoczenia: | maks. 90% RH |
* dodatkowe obciążenie powinno być podłączone przez stycznik do wyjścia przekaźnika.
Regulatory spełniają wymagania norm: EN 61010-1+A2:2000, EN 50081-1:1995, EN 55022:2000, oznaczone są znakiem CE.
