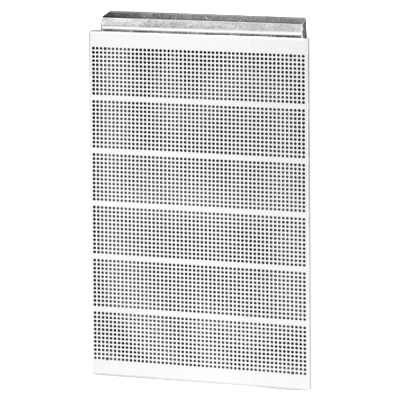

Comdif CVA to prostokątny perforowany nawiewnik wyporowy przeznaczony do montażu w ścianach lub podobnych konstrukcjach. Nawiewnik CVA wyposażony jest w prostokątne przyłącze. Za perforowaną płytą frontową urządzenia CVA kryją się indywidualnie regulowane dysze, co umożliwia zmianę geometrii przepływu w jego bezpośrednim sąsiedztwie. Nawiewnik posiada prostokątne przyłącze i może być obracany,, dzięki czemu może być podłączony od góry lub od dołu. Jako wyposażenie dodatkowe dostarczany jest kanał ścienny z okrągłym przyłączem. Nawiewnik jest odpowiedni do nawiewania dużych ilości umiarkowanie schłodzonego powietrza.
- Nawiewnik jest przystosowany do montażu w ścianach.

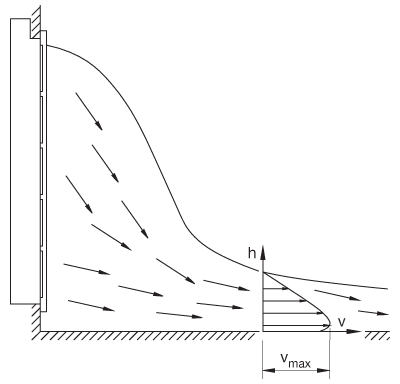

- Geometrię przepływu w bezpośrednim sąsiedztwie urządzenia można zmieniać dzięki regulowanym dyszom.
- Jako wyposażenie dodatkowe może być dostarczone połączenie kanałowe.
Konserwacja
Płytę frontową można zdjąć z nawiewnika, aby umożliwić oczyszczenie dysz. Widoczne części nawiewnika można przetrzeć mokrą szmatką.
Akcesoria
Możliwość dostarczenia połączenia kanałowego.
Materiały i wykończenie:
- nawiewnik: stal ocynkowana;
- dysze: czarne tworzywo;
- kratka wentylacyjna: stal ocynkowana 1,5 mm;
- standardowe wykończenie: farba proszkowa;
- standardowy kolor: RAL 9003 lub RAL 9010 - biały, połysk 30.
Nawiewnik jest dostępny także w innych kolorach. W celu uzyskania dalszych informacji prosimy o kontakt z działem sprzedaży Lindab.

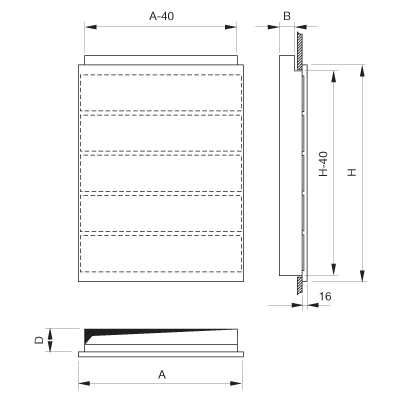

Wymiar | A [mm] |
B [mm] |
D [mm] |
H [mm] |
Waga [kg] |
3005 | 540 | 50 | 75 | 320 | 4,4 |
5005 | 540 | 50 | 75 | 450 | 5,8 |
6005 | 540 | 50 | 75 | 580 | 8,7 |
6008 | 540 | 80 | 105 | 580 | 9,0 |
8008 | 540 | 80 | 105 | 840 | 12,0 |
Wymiar otworu montażowego: A - 30 × H - 30.

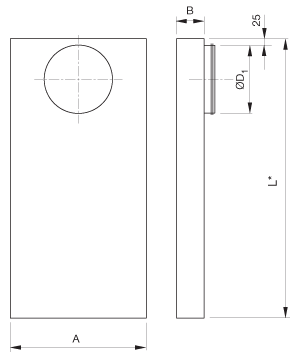

Połączenie kanałowe CVAZ-1
*L = zgodnie z wymiarami
Wymiar | A [mm] |
B [mm] |
øD1 [mm] |
Waga [kg] |
3005 | 502 | 52 | 125 | 6,0 |
5005 | 502 | 52 | 160 | 6,0 |
6005 | 502 | 52 | 200 | 6,0 |
6008 | 502 | 82 | 250 | 6,5 |
8008 | 502 | 82 | 315 | 6,5 |

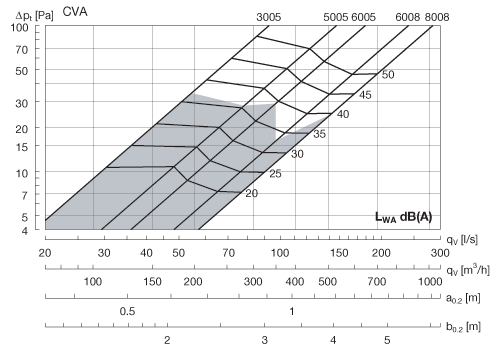

* obszar z szarym tłem - maksymalny rekomendowany przepływ objętościowy
Strefa bliska jest podawana dla chłodzenia -3 K do maksymalnej prędkości granicznej 0,20 m/s.
Przeliczanie na inne prędkości graniczne - patrz tabela korekcji strefy bliskiej odpowiednio dla -3 K i -6 K.
Poziom mocy akustycznej
Poziom mocy akustycznej LW [dB] = LWA + Kok.
Wymiar | Częstotliwość środkowa [Hz] | |||||||
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
3005 | 7 | -2 | -2 | 1 | -8 | -17 | -27 | -38 |
5005 | 7 | -3 | -1 | 1 | -7 | -17 | -29 | -36 |
6005 | 11 | -4 | 2 | 1 | -9 | -20 | -31 | -31 |
6008 | 12 | -4 | 2 | 1 | -9 | -20 | -31 | -31 |
8008 | 10 | -4 | 2 | 1 | -9 | -19 | -30 | -43 |
Tłumienie dźwięku
Tłumienie dźwięku ΔL [dB] włącznie z końcowym odbiciem.
Wymiar | Częstotliwość środkowa [Hz] | |||||||
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
3005 | 18 | 13 | 9 | 4 | 1 | 0 | 0 | 1 |
5005 | 15 | 11 | 8 | 2 | 2 | 1 | 0 | 0 |
6005 | 15 | 10 | 4 | 2 | 0 | 0 | 0 | 1 |
6008 | 12 | 8 | 3 | 2 | 0 | 0 | 0 | 0 |
8008 | 12 | 8 | 3 | 1 | 0 | 0 | 0 | 0 |

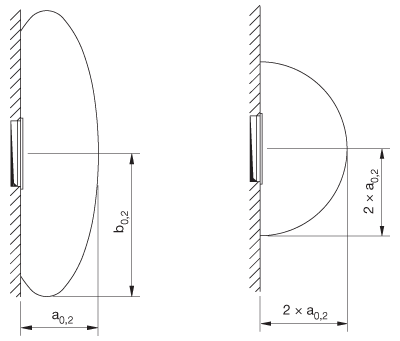

Strefa bliska
szeroki nawiew (ustawienie fabryczne) / wąski nawiew
Korekta strefy bliskiej (a0.2, b0.2)
Niedogrzanie Ti - Tr |
Maksymalna prędkość [m/s] |
Średnia prędkość [m/s] |
Współczynnik korygujący |
-3 K | 0,20 | 0,10 | 1,00 |
0,25 | 0,12 | 0,80 | |
0,30 | 0,15 | 0,70 | |
0,35 | 0,17 | 0,60 | |
0,40 | 0,20 | 0,50 | |
-6 K | 0,20 | 0,10 | 1,20 |
0,25 | 0,12 | 1,00 | |
0,30 | 0,15 | 0,80 | |
0,35 | 0,17 | 0,70 | |
0,40 | 0,20 | 0,60 |
