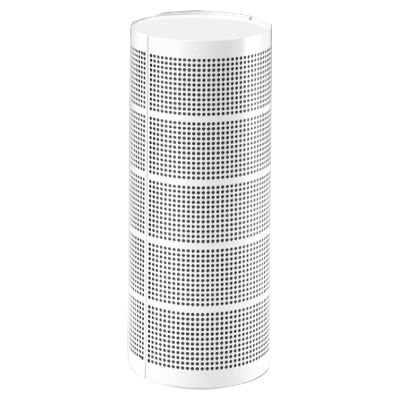

CCA to okrągły perforowany nawiewnik wyporowy do montażu wolnostojącego. Pod perforowaną płytą frontową, CCA wyposażony jest w indywidualnie regulowane dysze, co umożliwia zmianę geometrii strefy bliskiej. Nawiewnik może być obracany i posiada okrągłe przyłącze kanałowe (mufa), dzięki czemu może być podłączony od góry lub od dołu. CCA jest odpowiedni do nawiewu dużych ilości umiarkowanie schłodzonego powietrza.
- Nawiewnik jest odpowiedni do nawiewu dużych ilości powietrza.

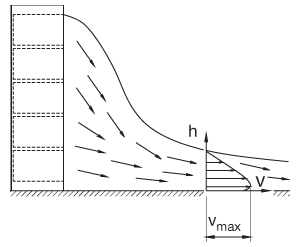

- Geometria rozpływu strugi w strefie bliskiej może być zmieniana za pomocą regulowanych dysz.
- Cokoły mogą być dostarczone jako akcesoria.
Konserwacja
Płyta czołowa może być zdejmowana z nawiewnika, co pozwala na czyszczenie dysz. Widoczne części nawiewnika można przetrzeć wilgotną ścierką.
Akcesoria
Może być dostarczony z cokołami.
Materiały i wykończenie:
- nawiewnik: stal ocynkowana;
- dysze: czarny plastik;
- płyta frontowa: 1 mm stal ocynkowana;
- standardowe wykończenie: malowana proszkowo;
- standardowy kolor: RAL 9010 - biały.
Nawiewnik dostępny jest również w innych kolorach. Prosimy o kontakt z działem sprzedaży Lindab w celu uzyskania dalszych informacji.

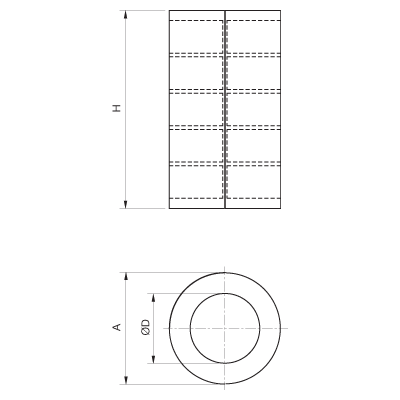

Wymiar | øA [mm] |
øD [mm] |
H [mm] |
Waga [kg] |
1207 | 250 | 125 | 710 | 5,0 |
1607 | 300 | 160 | 710 | 7,5 |
2010 | 360 | 200 | 970 | 13,0 |
2510 | 400 | 250 | 970 | 18,0 |
3115 | 520 | 315 | 1490 | 35,0 |
4020 | 630 | 400 | 2010 | 58,0 |
5020 | 730 | 500 | 2010 | 78,0 |
6320 | 830 | 630 | 2010 | 106,0 |

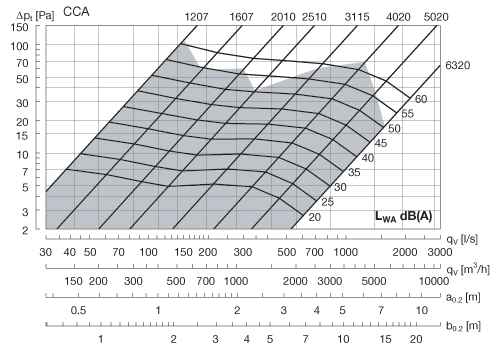

* obszar z szarym tłem - maksymalny rekomendowany przepływ objętościowy
Bliska strefa jest ustawiona w niedogrzaniu przy -3 K do maksymalnej prędkości granicznej 0,20 m/s.
Przeliczanie na inne prędkości graniczne - patrz tabela korekcji strefy bliskiej odpowiednio dla -3 K i -6 K.
Poziom mocy akustycznej
Poziom mocy akustycznej LW [dB] = LWA + Kok.
Wymiar | Częstotliwość środkowa [Hz] | |||||||
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
1207 | 8 | -1 | 1 | 1 | -9 | -17 | -28 | -40 |
1607 | 10 | -1 | 1 | 1 | -8 | -17 | -29 | -33 |
2010 | 10 | -1 | 3 | 0 | -7 | -18 | -28 | -41 |
2510 | 7 | -1 | 3 | 0 | -7 | -18 | -28 | -41 |
3115 | 13 | 2 | 3 | -1 | -8 | -17 | -29 | -27 |
4020 | 13 | 2 | 3 | -1 | -7 | -16 | -28 | -43 |
5020 | 7 | 3 | 2 | 0 | -6 | -16 | -19 | -17 |
6320 | 7 | 3 | 2 | 0 | -8 | -16 | -20 | -17 |
Tłumienie dźwięku
Tłumienie dźwięku ΔL [dB] włącznie z końcowym odbiciem.
Wymiar | Częstotliwość środkowa [Hz] | |||||||
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
1207 | 19 | 14 | 5 | 3 | 2 | 1 | 2 | 1 |
1607 | 16 | 12 | 4 | 1 | 2 | 1 | 2 | 2 |
2010 | 12 | 8 | 4 | 2 | 3 | 2 | 2 | 2 |
2510 | 12 | 8 | 5 | 2 | 1 | 1 | 1 | 1 |
3115 | 11 | 8 | 3 | 2 | 1 | 1 | 2 | 2 |
4020 | 9 | 6 | 1 | 1 | 1 | 1 | 1 | 1 |
5020 | 6 | 4 | 1 | 1 | 1 | 1 | 1 | 1 |
6320 | 5 | 3 | 1 | 1 | 0 | 0 | 0 | 1 |
Strefa bliska

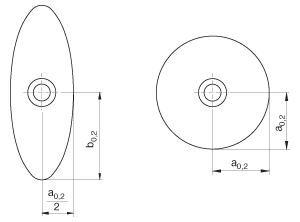

owalny rozpływ strugi / okrągły rozpływ strugi (ustawienie fabryczne)
Korekta strefy bliskiej (a0.2, b0.2)
Niedogrzanie Ti - Tr |
Maksymalna prędkość [m/s] |
Średnia prędkość [m/s] |
Współczynnik korygujący |
-3 K | 0,20 | 0,10 | 1,00 |
0,25 | 0,12 | 0,80 | |
0,30 | 0,15 | 0,70 | |
0,35 | 0,17 | 0,60 | |
0,40 | 0,20 | 0,50 | |
-6 K | 0,20 | 0,10 | 1,20 |
0,25 | 0,12 | 1,00 | |
0,30 | 0,15 | 0,80 | |
0,35 | 0,17 | 0,70 | |
0,40 | 0,20 | 0,60 |
