Nawiewnik perforowany kwadratowy CKA

Opis Wymiary Dane techniczne Pliki do pobrania

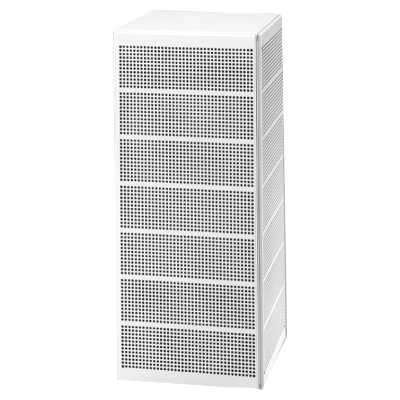

Comdif CKA to kwadratowy perforowany nawiewnik wyporowy przeznaczony do montażu przy/na ścianie lub kolumnie. Za perforowaną płytą frontową urządzenia CKA kryją się indywidualnie regulowane dysze, co umożliwia zmianę geometrii przepływu w jego bezpośrednim sąsiedztwie. Nawiewnik posiada przyłącze mufowe i może być obracany,, dzięki czemu może być podłączony od góry lub od dołu. Nawiewnik jest odpowiedni do nawiewania dużych ilości umiarkowanie schłodzonego powietrza.

• Nawiewnik jest przeznaczony do dostarczania dużych ilości powietrza.
• Geometria strumienia w bliskiej strefie nawiewnika może być regulowana za pomocą dysz.
• Cokoły i uchwyty ścienne mogą być dostarczone jako wyposażenie dodatkowe.

Konserwacja

Płytę frontową można zdjąć z nawiewnika, aby umożliwić oczyszczenie dysz. Widoczne części nawiewnika można przetrzeć mokrą szmatką.

Akcesoria

Można zamówić z cokołem.

Materiały i wykończenie:

• nawiewnik: stal ocynkowana;
• dysze: czarne tworzywo;
• kratka wentylacyjna: stal ocynkowana 1 mm;
• standardowe wykończenie: farba proszkowa;
• standardowy kolor: RAL 9003 lub RAL 9010 - biały, połysk 30.

Nawiewnik jest dostępny także w innych kolorach. W celu uzyskania dalszych informacji prosimy o kontakt z działem sprzedaży Lindab.

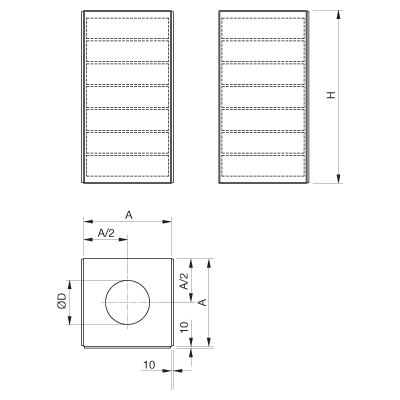

Wymiar	A [mm]	øD [mm]	H [mm]	Waga [kg]
2010	300	200	980	11,0
2510	400	250	980	20,0
3110	500	315	980	30,0
4015	500	400	1500	45,0
5020	800	500	2020	150,0
6320	800	630	2020	150,0

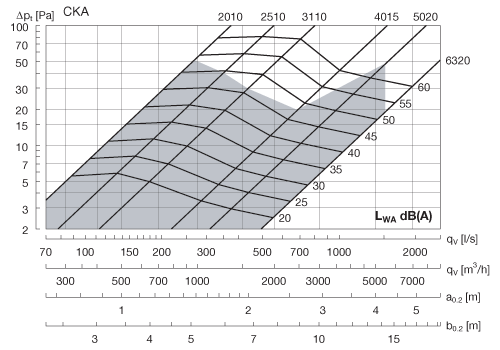

* obszar z szarym tłem - maksymalny rekomendowany przepływ objętościowy

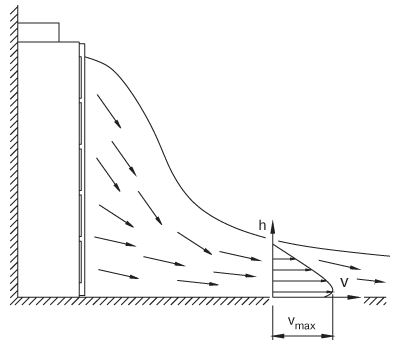

Bliska strefa jest ustawiona w niedogrzaniu przy -3 K do maksymalnej prędkości granicznej 0,20 m/s.
Przeliczanie na inne prędkości graniczne - patrz tabela korekcji strefy bliskiej odpowiednio dla -3 K i -6 K.

Poziom mocy akustycznej

Poziom mocy akustycznej L_W [dB] = L_WA + K_ok.

Wymiar	Częstotliwość środkowa [Hz]
	63	125	250	500	1000	2000	4000	8000
2010	10	0	4	0	-8	-18	-29	-43
2510	11	1	4	-1	-8	-19	-30	-42
3110	14	3	4	-1	-10	-18	-30	-32
4015	10	1	2	0	-8	-17	-27	-42
5020	7	3	2	0	-6	-16	-19	-17
6320	7	3	2	0	-6	-16	-19	-17

Tłumienie dźwięku

Tłumienie dźwięku ΔL [dB] włącznie z końcowym odbiciem.

Wymiar	Częstotliwość środkowa [Hz]
	63	125	250	500	1000	2000	4000	8000
2010	12	8	4	2	1	1	1	1
2510	10	6	6	4	2	2	4	3
3110	10	7	3	1	2	1	2	1
4015	9	6	1	1	1	1	1	1
5020	6	4	1	1	1	1	1	1
6320	5	3	1	0	0	0	0	1

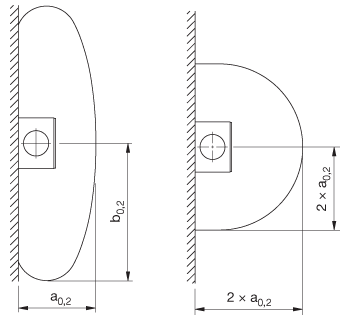

Strefa bliska

szeroki nawiew (ustawienie fabryczne) / wąski nawiew

Korekta strefy bliskiej (a_0.2, b_0.2)

Niedogrzanie Ti - Tr	Maksymalna prędkość [m/s]	Średnia prędkość [m/s]	Współczynnik korygujący
-3 K	0,20	0,10	1,00
	0,25	0,12	0,80
	0,30	0,15	0,70
	0,35	0,17	0,60
	0,40	0,20	0,50
-6 K	0,20	0,10	1,20
	0,25	0,12	1,00
	0,30	0,15	0,80
	0,35	0,17	0,70
	0,40	0,20	0,60
