Produkt marki Direct Vent

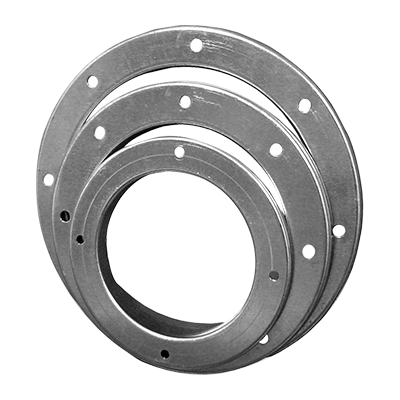

Kołnierze stalowe ocynkowane wykorzystywane przy produkcji podstaw dachowych, czerpni, wyrzutni dachowych, itp.

d
[mm]
od
[mm]
S
[mm]
D
[mm]
b
[mm]
a
[mm]
a1
[mm]
d1
[mm]
n
(szt.)
80 +0,50 1-1,5 110 25 11 7 7 4
100 +0,50 1-1,5 130 25 11 7 7 4
110 +0,50 1-1,5 140 25 11 7 7 4
125 +0,50 1-1,5 155 25 18 7 7 4
140 +0,50 1-1,5 170 25 18 7 7 8
150 +0,50 1-1,5 181 25 20 7 9 8
160 +1,00 1-1,5 195 30 20 10 9 8
180 +1,00 1-1,5 215 30 20 10 9 8
200 +1,00 1-1,5 235 30 21 9 9 8
250 +1,00 1-1,5 285 30 20 10 9 8
315 +1,00 1-1,5 350 30 20 10 9 12
355 +1,00 1-1,5 390 30 20 10 9 12
400 +1,00 1-1,5 445 30 20 10 9 12
500 +1,00 1-1,5 545 40 20 10 9 16
560 +1,00 1,5 605 40 30 11 12 16
630 +1,00 1,5 680 45 30 11 12 16

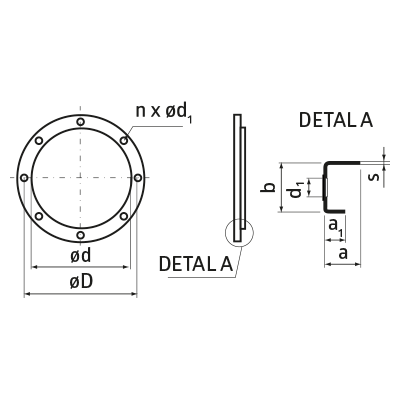

ød: średnica wewnętrzna;
od: odchyłka wymiarowa;
S: grubość;
D: rozstaw otworów;
b: szerokość kołnierza;
a: wysokość kołnierza na większej średnicy;
a1: wysokość kołnierza na mniejszej średnicy;
ød1: średnica otworu;
n: ilość otworów.
