Produkt marki Lindab

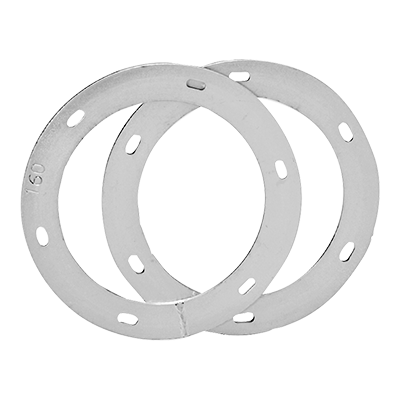

Ciężki kołnierz wykonany z płaskownika, który następnie jest cynkowany ogniowo. Pasuje zarówno do kanałów nitowanych spiralnie jak i wzdłużnie. Owalne otwory na śruby ułatwiają montaż.

Przy większych zamówieniach istnieje możliwość wykonania innych wymiarów i rozstawów otworów.

Aby osiągnąć maksymalną szczelność pomiędzy kołnierzami, jako uszczelnienia kołnierza należy użyć RJSM 12×4. Patrz osobna strona katalogu dla RJSM

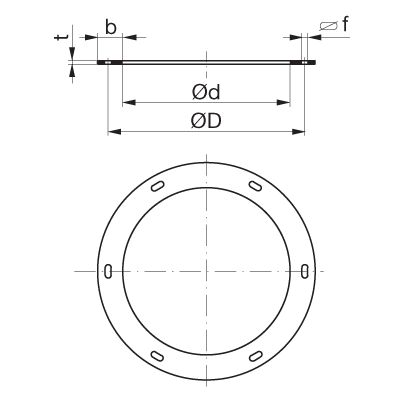

ød øD f
[mm]
Śruby zgodnie z DIN 601 b × t
[mm]
Nom.
[mm]
Rzeczyw.
[mm]
Tolerancja
[mm]
Rzeczyw.
[mm]
Tolerancja
[mm]
Ilość
[szt.]
Rozmiar L
[mm]
80 82,5 +1,0
-0,0
108 ±1,0 7,0×16 4 M6 16 25 × 3
100 102,0 +1,0
-0,0
129 ±1,0 7,0×16 4 M6 16 25 × 3
112 114,0 +1,0
-0,0
141 ±1,0 7,0×16 4 M6 16 25 × 3
125 127,0 +1,0
-0,0
155 ±1,0 7,0×16 4 M6 16 25 × 3
140 142,0 +1,5
-0,0
176 ±1,0 7,0×16 6 M6 20 30 × 4
150 152,0 +1,5
-0,0
184 ±1,0 7,0×16 6 M6 20 30 × 4
160 162,0 +1,5
-0,0
194 ±1,0 7,0×16 6 M6 20 30 × 4
180 182,0 +1,5
-0,0
213 ±1,0 7,0×16 6 M6 20 30 × 4
200 203,0 +1,5
-0,0
235 ±1,0 7,0×16 6 M6 20 30 × 4
224 227,0 +1,5
-0,0
259 ±1,0 7,0×16 6 M6 20 30 × 4
250 253,0 +1,5
-0,0
286 ±1,0 7,0×16 6 M6 20 30 × 4
280 283,0 +1,5
-0,0
322 ±1,5 9,5×20 8 M8 20 35 × 5
300 303,0 +1,5
-0,0
341 ±1,5 9,5×20 8 M8 20 35 × 5
315 319,5 +1,5
-0,0
356 ±1,5 9,5×20 8 M8 20 35 × 5
355 359,5 +1,5
-0,0
395 ±1,5 9,5×20 8 M8 20 35 × 5
400 404,5 +1,5
-0,0
438 ±1,5 9,5×20 12 M8 20 35 × 5
450 454,5 +1,5
-0,0
487 ±1,5 9,5×20 12 M8 20 35 × 5
500 505,0 +1,5
-0,0
541 ±1,5 9,5×20 12 M8 20 35 × 5
560 565,5 +2,0
-0,0
605 ±1,5 11,5×24 16 M10 20 40 × 5
600 605,5 +2,0
-0,0
644 ±1,5 11,5×24 16 M10 20 40 × 5
630 635,5 +2,0
-0,0
674 ±1,5 11,5×24 16 M10 20 40 × 5
710 716,0 +2,0
-0,0
751 ±1,5 11,5×24 16 M10 20 40 × 5
800 806,5 +2,0
-0,0
850 ±1,5 11,5×24 24 M10 20 40 × 5
900 907,0 +2,0
-0,0
951 ±1,5 11,5×24 24 M10 20 40 × 5
1000 1007,5 +2,0
-0,0
1052 ±1,5 11,5×24 24 M10 20 40 × 5
1120 1128,0 +2,0
-0,0
1174 ±1,5 11,5×24 24 M10 25 50 × 6
1250 1258,0 +2,0
-0,0
1311 ±1,5 11,5×24 24 M10 25 50 × 6
1400 1410,0 +2,0
-0,0
1465 ±1,5 11,5×24 24 M10 25 50 × 6
1500 1510,0 +2,0
-0,0
1565 ±1,5 11,5×24 32 M10 25 50 × 6
1600 1610,0 +2,0
-0,0
1665 ±1,5 11,5×24 32 M10 25 50 × 6
