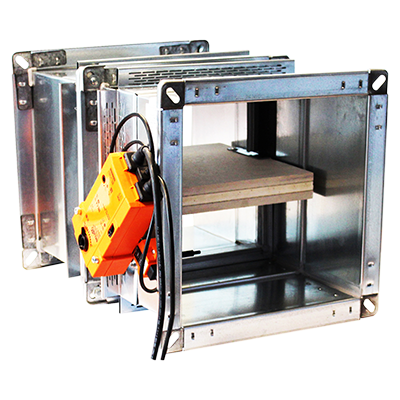

Prostokątna klapa przeciwpożarowa WK45
Prostokątna klapa przeciwpożarowa WK45
Prostokątna klapa przeciwpożarowa WK45
Prostokątna klapa przeciwpożarowa do systemów wentylacyjnych przechodzących przez ognioodporne ściany lub podłogi. Urządzenie jest wyposażone w 45 mm przegrodę wykonaną z ogniotrwałego materiału. Najwyższa klasa
szczelności obudowy C zgodnie ze standardem PN-EN 1751 sekcja C.3.
Klapa zapobiega rozprzestrzenianiu się ognia i dymu poprzez instalację wentylacyjną. Przetestowana i zaklasyfikowana w zgodności z normą PN-EN 1366-2 i PN-EN 13501-3 przy ciśnieniu ujemnym 500 Pa, a także oznaczona znakiem CE w zgodności z normą PN-EN 15656.

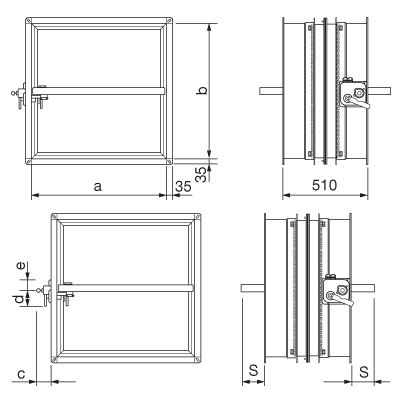

a [mm] |
b [mm] |
S (pozycja przegrody) [mm] |
200 | 200 | - |
250 | 250 | - |
300 | 300 | - |
350 | 350 | - |
400 | 400 | - |
450 | 450 | - |
500 | 500 | - |
550 | 550 | 9 |
600 | 600 | 34 |
650 | 650 | 59 |
700 | 700 | 84 |
750 | 750 | 109 |
800 | 800 | 134 |
850 | ||
900 | ||
950 | ||
1000 | ||
1050 | ||
1100 | ||
1150 | ||
1200 | ||
1250 | ||
1300 | ||
1350 | ||
1400 | ||
1450 | ||
1500 |
Mechanizm:
Typ mechanizmu | c [mm] |
d [mm] |
e [mm] |
WK45B | 45 | 184 | 57 |
WK45M | 84 | 184 | 57 |
WK45VGB/DGB | 67 | 155 | 93 |
Klasyfikacja odporności ogniowej zgodnie z normą PN-EN 13501-3:
EI 180 S (500 Pa) |
EI 120 S (500 Pa) |
EI 90 S (500 Pa) |
EI 60 S (500 Pa) |
|
Ściana sztywna | ||||
---|---|---|---|---|
EI 120 S - montaż w pionowej ścianie sztywnej Min. grubość ściany 100 mm Min. gęstość ściany 500 kg/m³ Uszczelnienie zaprawą murarską lub gipsową ve (i↔o) Uszczelnianie "na mokro" |
- | a×b min. 200×200 maks. 1500×800 |
a×b min. 200×200 maks. 1500×800 |
a×b min. 200×200 maks. 1500×800 |
EI 120 S - montaż w pionowej ścianie sztywnej Min. grubość ściany 100 mm Min. gęstość ściany 500 kg/m³ Uszczelnienie płytą karton-gips i wełną skalną 100 kg/m³ ve (i↔o) Uszczelnienie "na sucho" |
- | a×b min. 200×200 maks. 1500×800 |
a×b min. 200×200 maks. 1500×800 |
a×b min. 200×200 maks. 1500×800 |
EI 180 S - montaż w pionowej ścianie sztywnej Min. grubość ściany 140 mm Min. gęstość ściany 500 kg/m³ Uszczelnianie zaprawą murarską ve (i↔o) Uszczelnienie "na mokro" |
a×b min. 200×200 maks. 1500×800 |
a×b min. 200×200 maks. 1500×800 |
a×b min. 200×200 maks. 1500×800 |
a×b min. 200×200 maks. 1500×800 |
Ściana lekka | ||||
EI 120 S - montaż w pionowej ścianie lekkiej (płycie kart-gips) Min. grubość ściany 100 mm Wełna skalna ścienna, min. gęstość 100 kg/m³ Uszczelnienie płytą kartonowo-gipsową i zaprawą murarską lub gipsową ve (i↔o) Uszczelnienie "na mokro" |
- | a×b min. 200×200 maks. 1500×800 |
a×b min. 200×200 maks. 1500×800 |
a×b min. 200×200 maks. 1500×800 |
EI 90 S - montaż w pionowej ścianie lekkiej (płycie karton-gips) Min. grubość ściany 100 mm Wełna skalna ścienna, min. gęstość 100 kg/m³ Uszczelnienie płytą karton-gips i wełną skalną 100 kg/m³ ve (i↔o) Uszczelnianie "na sucho" |
- | - | a×b min. 200×200 maks. 1500×800 |
a×b min. 200×200 maks. 1500×800 |
EI 90 S - montaż w pionowej ścianie lekkiej (ścianie z bloczków gipsowych)? Min. grubość ściany 70 mm Min. gęstość ściany 995 kg/m³ Uszczelnianie zaprawą gipsową ve (i↔o) Uszczelnianie "na mokro" |
- | - | a×b min. 200×200 maks. 1000×600 |
a×b min. 200×200 maks. 1000×600 |
EI 120 S - montaż w pionowej ścianie lekkiej (ścianie z bloczków gipsowych)?? Min. grubość ściany 100 mm Min. gęstość ściany 995 kg/m³ Uszczelnianie zaprawą gipsową ve (i↔o) Uszczelnianie "na mokro" |
- | a×b min. 200×200 maks. 1000×600 |
a×b min. 200×200 maks. 1000×600 |
a×b min. 200×200 maks. 1000×600 |
Strop | ||||
EI 90 S - montaż w stropie Min. grubość stropu 100 mm Min. gęstość stropu 650 kg/m³ Uszczelnianie zaprawą murarską ho (i↔o) Uszczelnianie "na mokro" |
- | - | a×b min. 200×200 maks. 1500×800 |
a×b min. 200×200 maks. 1500×800 |
EI 120 S - montaż w stropie Min. grubość stropu 150 mm Min. gęstość stropu 650 kg/m³ Uszczelnianie zaprawą murarską ho (i↔o) Uszczelnianie "na mokro" |
- | a×b min. 200×200 maks. 1500×800 |
a×b min. 200×200 maks. 1500×800 |
a×b min. 200×200 maks. 1500×800 |
EI 180 S - montaż w stropie Min. grubość stropu 140 mm Min. gęstość stropu 2200 kg/m³ Uszczelnianie zaprawą murarską ho (i↔o) Uszczelnianie "na mokro" |
a×b min. 200×200 maks. 1500×800 |
a×b min. 200×200 maks. 1500×800 |
a×b min. 200×200 maks. 1500×800 |
a×b min. 200×200 maks. 1500×800 |
Uszczelnienia typu FIRE BATT (WEICHSCHOTT)
EI 180 S (300 Pa) |
EI 120 S (300 Pa) |
EI 90 S (300 Pa) |
EI 60 S (300 Pa) |
|
Ściana sztywna | ||||
---|---|---|---|---|
EI 90 S - montaż w pionowej ścianie sztywnej z uszczelnieniem typu Weichschott Min. grubość ściany 100 mm Min. gęstość ściany 550 kg/m³ Wełna skalna 140 kg/m³ i uszczelnienie powłoką lakieru endotermicznego ve (i↔o) Uszczelnianie "na mokro" |
- | - | a×b min. 200×200 maks. 1500×800 |
a×b min. 200×200 maks. 1500×800 |
Ściana lekka | ||||
EI 90 S - montaż w pionowej ścianie lekkiej (płycie karton-gips) z uszczelnieniem typu Weichschott Min. grubość ściany 100 mm Wełna skalna ścienna, min. gęstość 100 kg/m³ Wełna skalna 140 kg/m³ i uszczelnienie powłoką lakieru endotermicznego ve (i↔o) Uszczelnienie "na mokro" |
- | - | a×b min. 200×200 maks. 1500×800 |
a×b min. 200×200 maks. 1500×800 |
EI 90 S - montaż w pionowej ścianie lekkiej (ścianie z bloczków gipsowych) z uszczelnieniem typu Weichschott Min. grubość ściany 100 mm Min. gęstość ściany 995 kg/m³ Wełna skalna 140 kg/m³ i uszczelnienie powłoką lakieru endotermicznego ve (i↔o) Uszczelnianie "na mokro" |
- | - | a×b min. 200×200 maks. 1500×800 |
a×b min. 200×200 maks. 1500×800 |
Strop | ||||
EI 120 S - montaż w stropie i uszczelnienie typu Fire Batt (Weichschott) Min. grubość stropu 150 mm Min. gęstość stropu 650 kg/m³ Wełna skalna 140 kg/m³ i uszczelnienie powłoką lakieru endotermicznego ho (i↔o) |
- | a×b min. 200×200 maks. 1500×800 |
a×b min. 200×200 maks. 1500×800 |
a×b min. 200×200 maks. 1500×800 |
Oznaczenia:
- a: wymiar a klapy (mm)
- b: wymiar b klapy (mm)
- ve: instalacja pionowa
- ho: instalacja pozioma
- (i↔o): pochodzenie ognia jest nieistotne
- Pa: ciśnienie ujemne
- E: Integralność
- I: izolacja termiczna
- S: uszczelka przeciwdymowa
Typ komendy:
- B: manualna Basic,
- C: manualna Compact,
- M: manualna z magnesem.
Mikroprzełączniki położenia:
- S0: bez mikroprzełączników wskazujących pozycję (nie zalecane do wersji LR/LI),
- SA: z mikroprzełącznikiem otwartej klapy,
- SC: z mikroprzełącznikiem zamkniętej klapy,
- S2: z dwoma mikroprzełącznikami wskazującymi pozycję (w zestawie z MR/MI).
Magnes:
- M0: bez magnesu (tylko komendy typu „B"),
- MY: z magnesem przerywającym 230 V AC,
- MZ: z magnesem przerywającym 230 V AC,
- MR: z magnesem przerywającym, poprzez układ scalony 24V DC lub 48V DC,
- MI: z magnesem przerywającym, poprzez układ scalony 24V DC lub 48V DC.
Typ siłownika:
- VPB: Belimo BLF24T (24V),
- DPB: Belimo BLF230T (230V),
- VGB: Belimo BF24T (24V),
- DGB: Belimo BF230T (230V).
Kod zamówienia
WK45 -B -S0M0 -200 -300
Szczegóły kodu:
WK45
Produkt
-B
Typ komendy
patrz: zakładka "Wersje"
patrz: zakładka "Wersje"
-S0M0
Wersja
patrz: zakładka "Wersje"
patrz: zakładka "Wersje"
-200
Wymiar a
-300
Wymiar b
Klasa odporności ogniowej:
E I 90 S
Szczegóły kodu:
E
Szczelność
I
Izolacyjność
90
Czas (w minutach)
S
Dymoszczelność
