VKS 600×350

Opis Dane techniczne Wymiary Schemat Pliki do pobrania

Wentylatory kanałowe VKS marki Salda przeznaczone są do montażu w kanałach okrągłych w dowolnym położeniu.

Charakterystyka:

• montaż na podłogach, ścianach lub sufitach,
• wirnik ze stali ocynkowanej z łopatkami pochylonymi do przodu,
• energooszczędne.

Budowa:

• obudowa: blacha stalowa ocynkowana,
• wentylator okrągły z zewnętrznym silnikiem,
• wbudowane zabezpieczenie termiczne silnika,
• klasa ochrony silnika: IP-54,
• klasa ochrony skrzynki przyłączeniowej: IP-55.

Instalacja:

• urządzenie to może być stosowane tylko w pomieszczeniach,
• nie nadaje się do zanieczyszczonego powietrza, gazów agresywnych i wybuchowych.

Opcje kontroli prędkości:

• elektroniczny regulator napięcia,
• regulator prędkości sterowany napięciem.

Wybrane dane techniczne:

• napięcie / częstotliwość: 400 V / 50 Hz,
• zużycie energii: 2,353 kW,
• prąd: 4,03 A,
• maksymalny przepływ powietrza: 4535 m³/h.

VKS 600×350-4 L3

1 130V     2 170V     3 220V     4 270V     5 400V

		VKS 600×350-4 L3
Napięcie / częstotliwość	[V]/[Hz]	400/50
Zużycie energii	[kW]	2,353
Prąd	[A]	4,03
Prędkość	[min-1]	1300
Kondensator	[μF]	-
Maks. przepływ powietrza	[m³/h]	4535
Min./maks. temperatura powietrza	[°C]	-20/+40
Waga	[kg]	36 / 47
Klasa ochrony silnika		IP-54
Klasa ochrony skrzynki przyłączeniowej		IP-55
Zgodność z ERP		2016

Charakterystyka akustyczna:

	Całkowite Lwa dB(A)	Lwa, dB(A)
		125 Hz	250 Hz	500 Hz	1 kHz	2 kHz	4 kHz	8 kHz
VKS 600×350-4 L3
Wlot	76	61	59	64	72	69	67	64
Wylot	80	62	62	70	77	72	72	69
Do otoczenia	63	49	47	54	60	55	55	53

Pomiary przy 2193 m³/h, 600 Pa.

Krzywe charakterystyczne urządzenia zostały określone zgodnie z normą EN ISO 5801.
Poziomy mocy akustycznej zostały ustalone zgodnie z normą DIN 45635 i/lub ISO 3744.

Akcesoria:

Typ	TGRV	TGRT	ETY/MTY	LJ/E	LJ/PG	SKS	FDS	EKS
600×350-4 L1	14	-	-	60×35	60×35	60-35	60-35	600×350
600×350-4 L3	-	7	-	60×35	60×35	60-35	60-35	600×350
600×350-6 L3	-	3	-	60×35	60×35	60-35	60-35	600×350

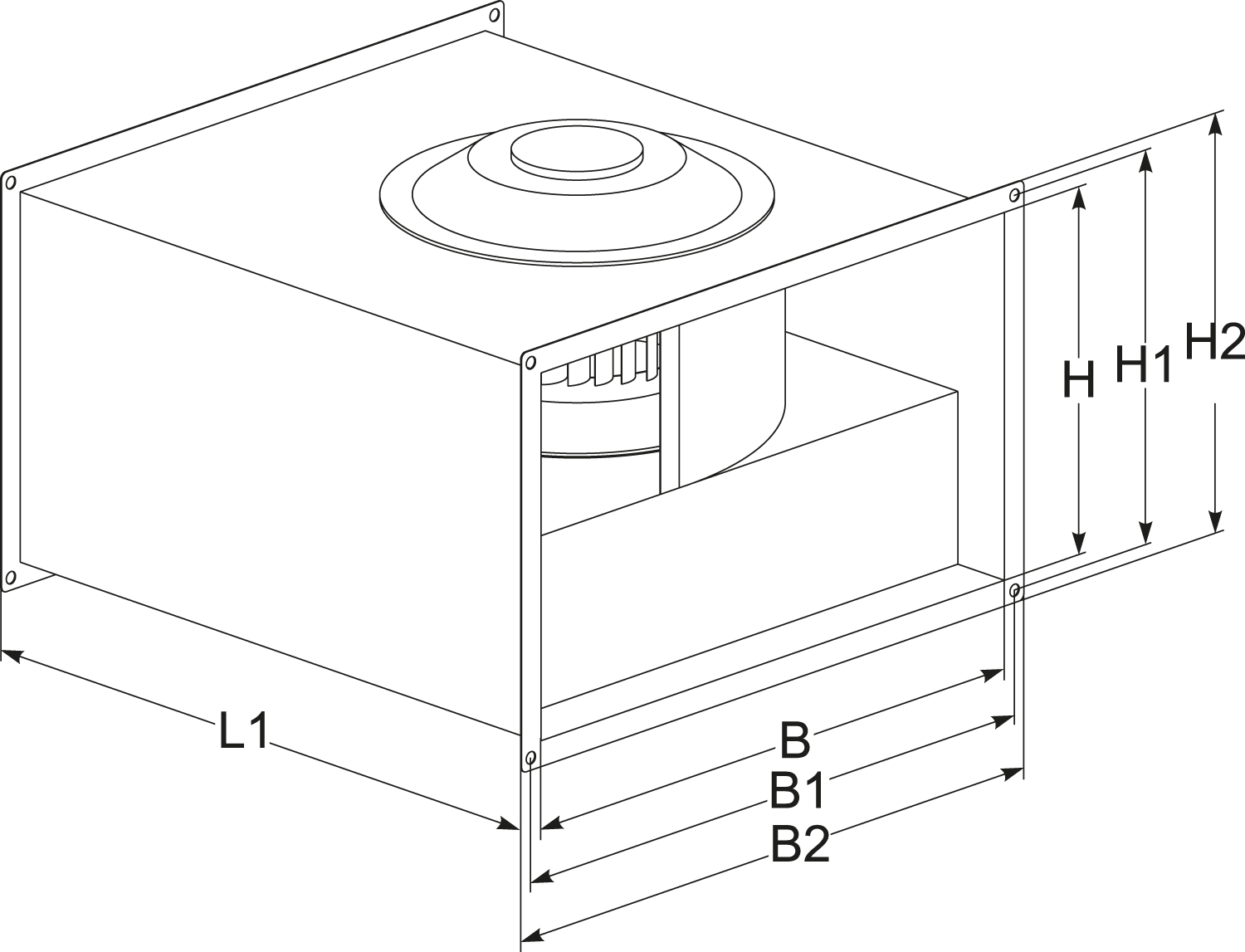

B [mm]	B1 [mm]	B2 [mm]	H [mm]	H1 [mm]	H2 [mm]	L1 [mm]
600	620	640	350	370	390	700

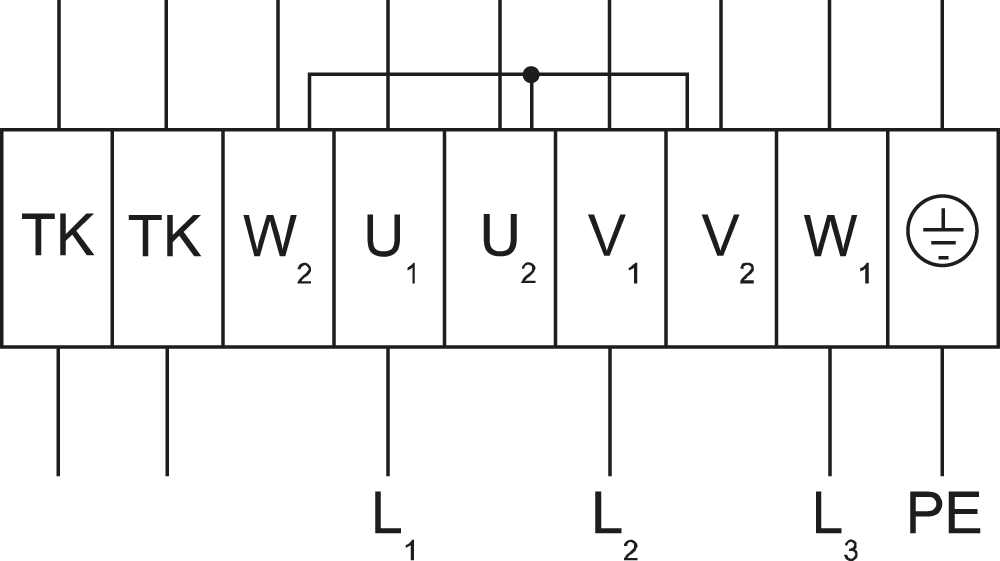

Y - 3~400V

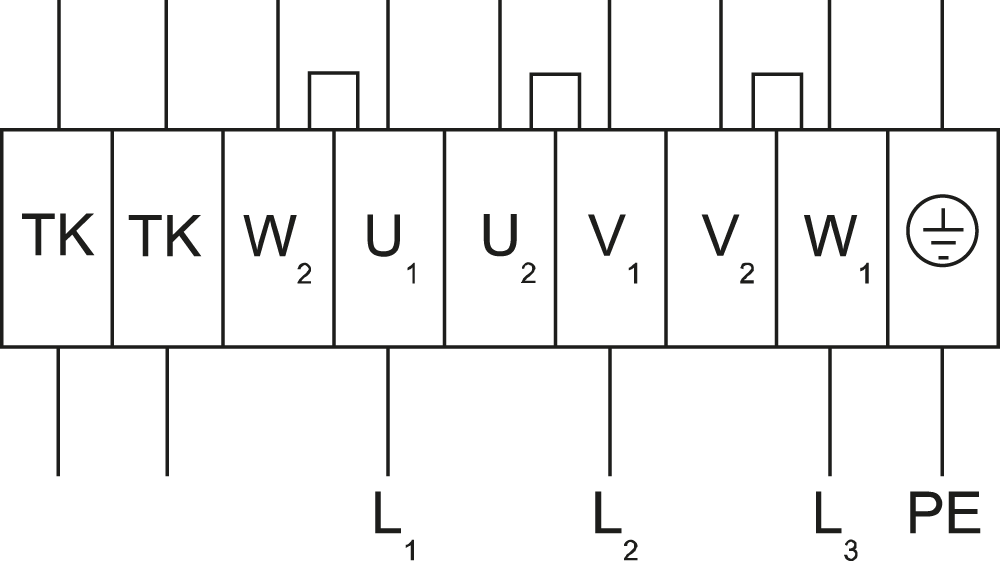

Δ − 3~230V

U₁ - brązowy
U₂ - czerwony
V₁ - niebieski
V₂ - szary
W₁ - czarny
W₂ - pomarańczowy
TK - biały
PE - zielono-żółty
