VKSA 600×350
VKSA 600×350
VKSA 600×350


Wentylatory kanałowe VKSA marki Salda przeznaczone są do montażu w kanałach okrągłych w dowolnym położeniu. Ściany urządzenia są izolowane i termicznie i akustycznie.
Charakterystyka:
- montaż na podłogach, ścianach lub sufitach,
- wirnik ze stali ocynkowanej z łopatkami pochylonymi do przodu,
- energooszczędne,
- akustycznie izolowane.
Budowa:
- obudowa: blacha stalowa ocynkowana,
- izolacja cieplna: 50 mm,
- wentylator okrągły z zewnętrznym silnikiem,
- wbudowane zabezpieczenie termiczne silnika,
- klasa ochrony silnika: IP-54,
- klasa ochrony skrzynki przyłączeniowej: IP-55.
Instalacja:
- urządzenie to może być stosowane tylko w pomieszczeniach,
- nie nadaje się do zanieczyszczonego powietrza, gazów agresywnych i wybuchowych.
Opcje kontroli prędkości:
- elektroniczny regulator napięcia,
- regulator prędkości sterowany napięciem.
Wybrane dane techniczne:
- napięcie / częstotliwość: 400 V / 50 Hz,
- zużycie energii: 2,353 kW,
- prąd: 4,03 A,
- maksymalny przepływ powietrza: 4535 m³/h.
VKSA 600×350-4 L3
1 130V 2 170V 3 220V 4 270V 5 400V
VKSA 600×350-4 L3 | ||
Napięcie / częstotliwość | [V]/[Hz] | 400/50 |
Zużycie energii | [kW] | 2,353 |
Prąd | [A] | 4,03 |
Prędkość | [min-1] | 1300 |
Kondensator | [μF] | - |
Maks. przepływ powietrza | [m³/h] | 4535 |
Min./maks. temperatura powietrza | [°C] | -20/+40 |
Waga | [kg] | 36 / 47 |
Klasa ochrony silnika | IP-54 | |
Klasa ochrony skrzynki przyłączeniowej | IP-55 | |
Zgodność z ERP | 2016 |
Charakterystyka akustyczna:
Całkowite Lwa dB(A) |
Lwa, dB(A) | |||||||
---|---|---|---|---|---|---|---|---|
125 Hz | 250 Hz | 500 Hz | 1 kHz | 2 kHz | 4 kHz | 8 kHz | ||
VKSA 600×350-4 L3 | ||||||||
Wlot | 76 | 61 | 59 | 64 | 72 | 69 | 67 | 64 |
Wylot | 80 | 62 | 62 | 70 | 77 | 72 | 72 | 69 |
Do otoczenia | 56 | 41 | 40 | 47 | 53 | 48 | 48 | 46 |
Pomiary przy 2193 m³/h, 600 Pa.
Krzywe charakterystyczne urządzenia zostały określone zgodnie z normą EN ISO 5801.
Poziomy mocy akustycznej zostały ustalone zgodnie z normą DIN 45635 i/lub ISO 3744.
Akcesoria:
Typ | TGRV | TGRT | ETY/MTY | LJ/E | LJ/PG | SKS | FDS | EKS |
600×350-4 L1 | 14 | - | - | 60×35 | 60×35 | 60-35 | 60-35 | 600×350 |
600×350-4 L3 | - | 7 | - | 60×35 | 60×35 | 60-35 | 60-35 | 600×350 |
600×350-6 L3 | - | 3 | - | 60×35 | 60×35 | 60-35 | 60-35 | 600×350 |

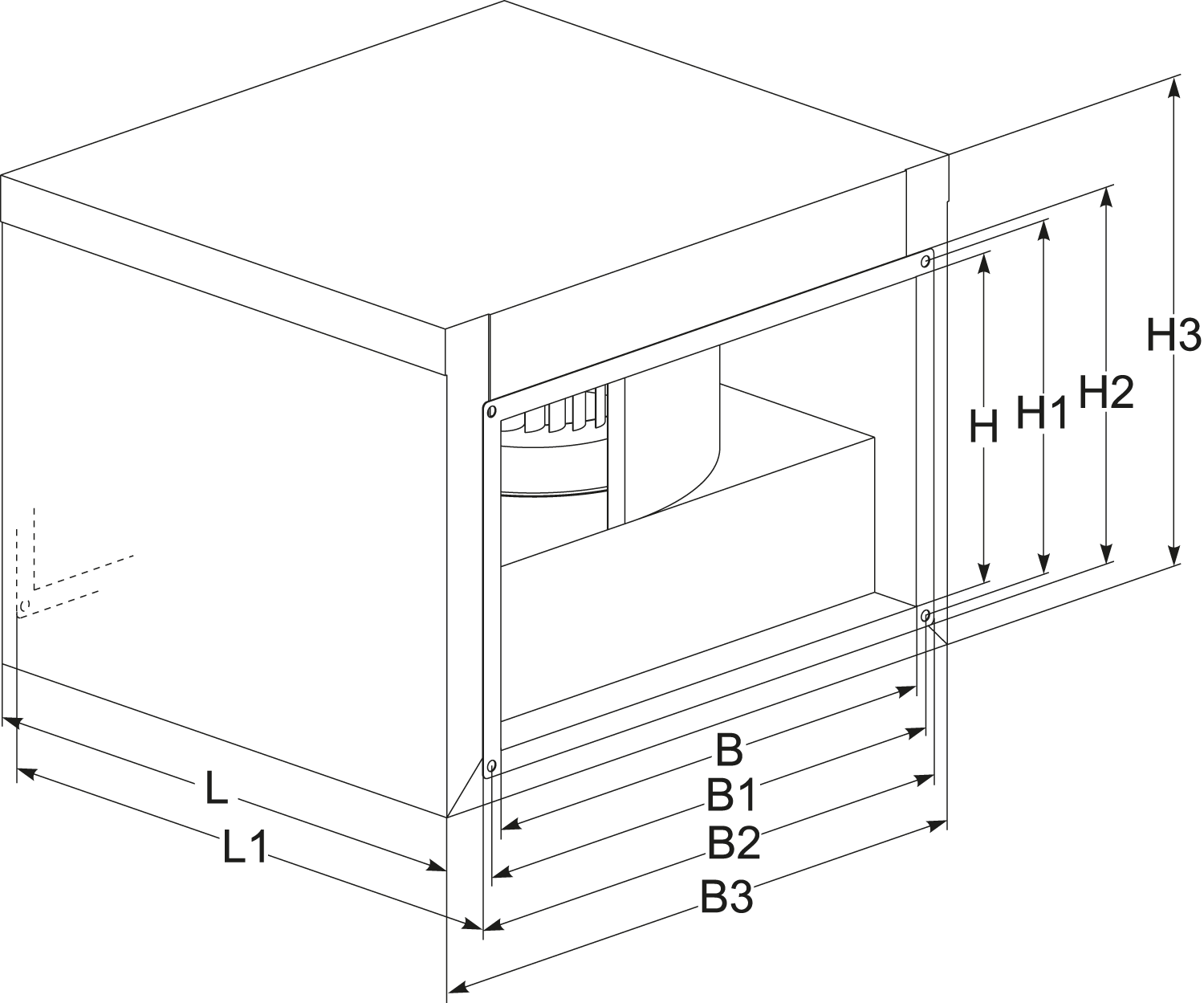

B [mm] |
B1 [mm] |
B2 [mm] |
B3 [mm] |
H [mm] |
H1 [mm] |
H2 [mm] |
H3 [mm] |
L [mm] |
L1 [mm] |
600 | 620 | 640 | 705 | 350 | 370 | 390 | 493 | 672 | 700 |

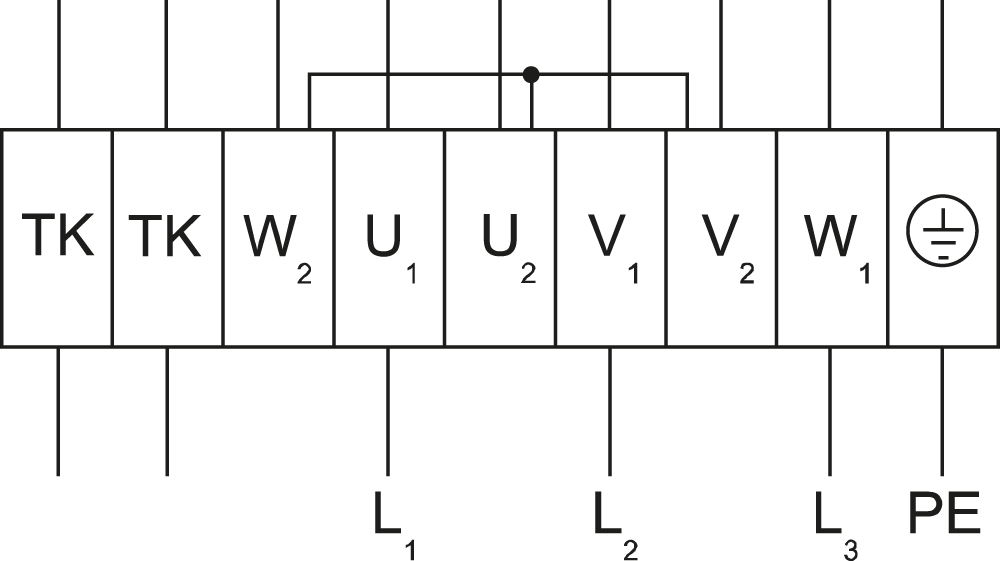

Y - 3~400V

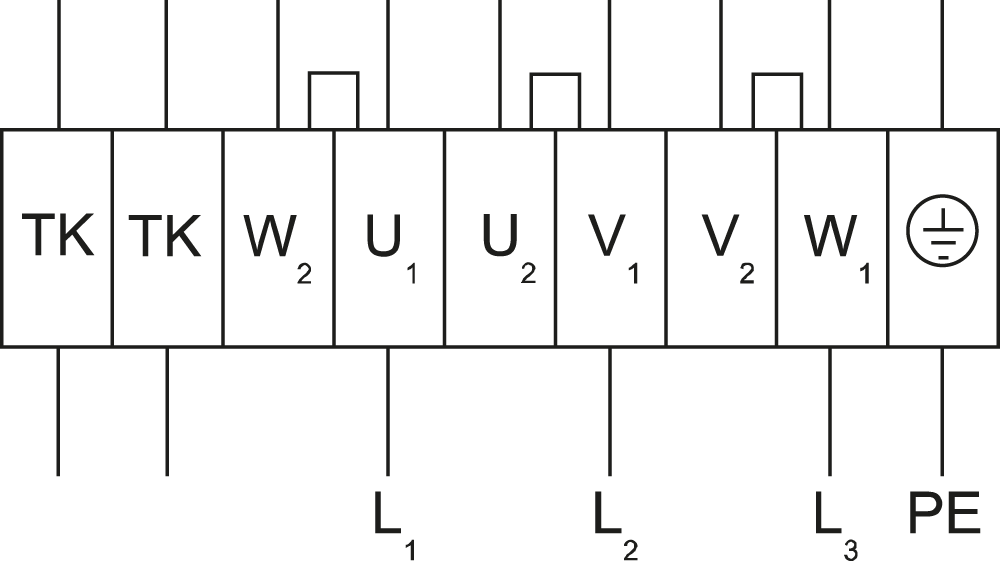

Δ − 3~230V
U1 - brązowy
U2 - czerwony
V1 - niebieski
V2 - szary
W1 - czarny
W2 - pomarańczowy
TK - biały
PE - zielono-żółty
