VKAP 100 MD 3.0

VKAP 100 MD 3.0

Salda VKAP 3.0 > VKAP 100 MD 3.0
Produkt marki Salda

Wentylatory kanałowe VKAP 3.0 marki Salda przeznaczone są do montażu w kanałach okrągłych w dowolnym położeniu.

Charakterystyka:

  • łatwy montaż w dowolnej pozycji,
  • wirnik z łopatkami pochylonymi do tyłu,
  • niskie temperatury otoczenia,
  • ekonomiczne.

Budowa:

  • obudowa: blacha stalowa ocynkowana,
  • wentylator okrągły z zewnętrznym silnikiem,
  • wbudowane zabezpieczenie termiczne silnika,
  • stopień ochrony silnika: IP-44,
  • stopień ochrony skrzynki przyłączeniowej: IP-55.

Instalacja:

  • montaż w kanałach wentylacyjnych: stalowych, aluminiowych lub z tworzyw sztucznych,
  • w komplecie z wentylatorem dostarczany jest wspornik LAV,
  • urządzenie to może być stosowane tylko w pomieszczeniach.
  • nie nadaje się do zanieczyszczonego powietrza, gazów agresywnych i wybuchowych.

Opcje kontroli prędkości:

  • elektroniczny regulator napięcia,
  • regulator prędkości sterowany napięciem.

Wybrane dane techniczne:

  • napięcie / częstotliwość: 230 V / 50 Hz,
  • zużycie energii: 0,048 kW,
  • prąd: 0,20 A,
  • maksymalny przepływ powietrza: 281 m³/h.

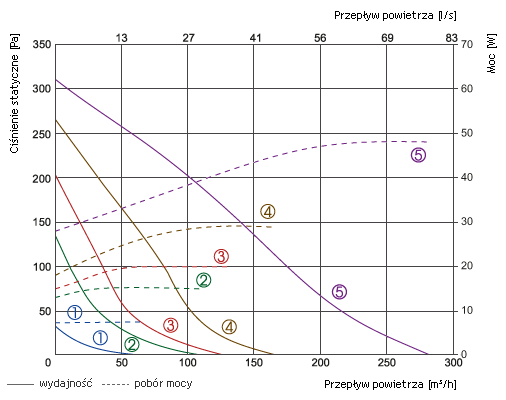

1 80V     2 120V     3 140V     4 170V     5 230V

VKAP 100 MD 3.0
Napięcie / częstotliwość [V]/[Hz] 230/50
Zużycie energii [kW] 0,048
Prąd [A] 0,20
Prędkość [min-1] 2750
Kondensator [μF] 4,0
Maks. przepływ powietrza [m³/h] 281
Min./maks. temperatura powietrza [°C] -40/+55
Waga [kg] 3,00
Klasa ochrony silnika IP-44
Klasa ochrony skrzynki przyłączeniowej IP-55
Zgodność z ERP 2015

Charakterystyka akustyczna:

Całkowite
Lwa dB(A)
Lwa, dB(A)
125 Hz 250 Hz 500 Hz 1 kHz 2 kHz 4 kHz 8 kHz
Wlot 61 45 57 52 56 51 40 31
Wylot 61 44 58 52 55 50 39 30
Do otoczenia 46 26 27 36 44 41 30 23

Pomiary przy 200 m³/h, 62 Pa.


Krzywe charakterystyczne urządzenia zostały określone zgodnie z normą EN ISO 5801.
Poziomy mocy akustycznej zostały ustalone zgodnie z normą DIN 45635 i/lub ISO 3744.

Akcesoria:

TGRV ETY AP AGO RSK AKS FD FDI EKA AVS AVA
1,5 1,5 100 100 100 100 100 100 100 100 100

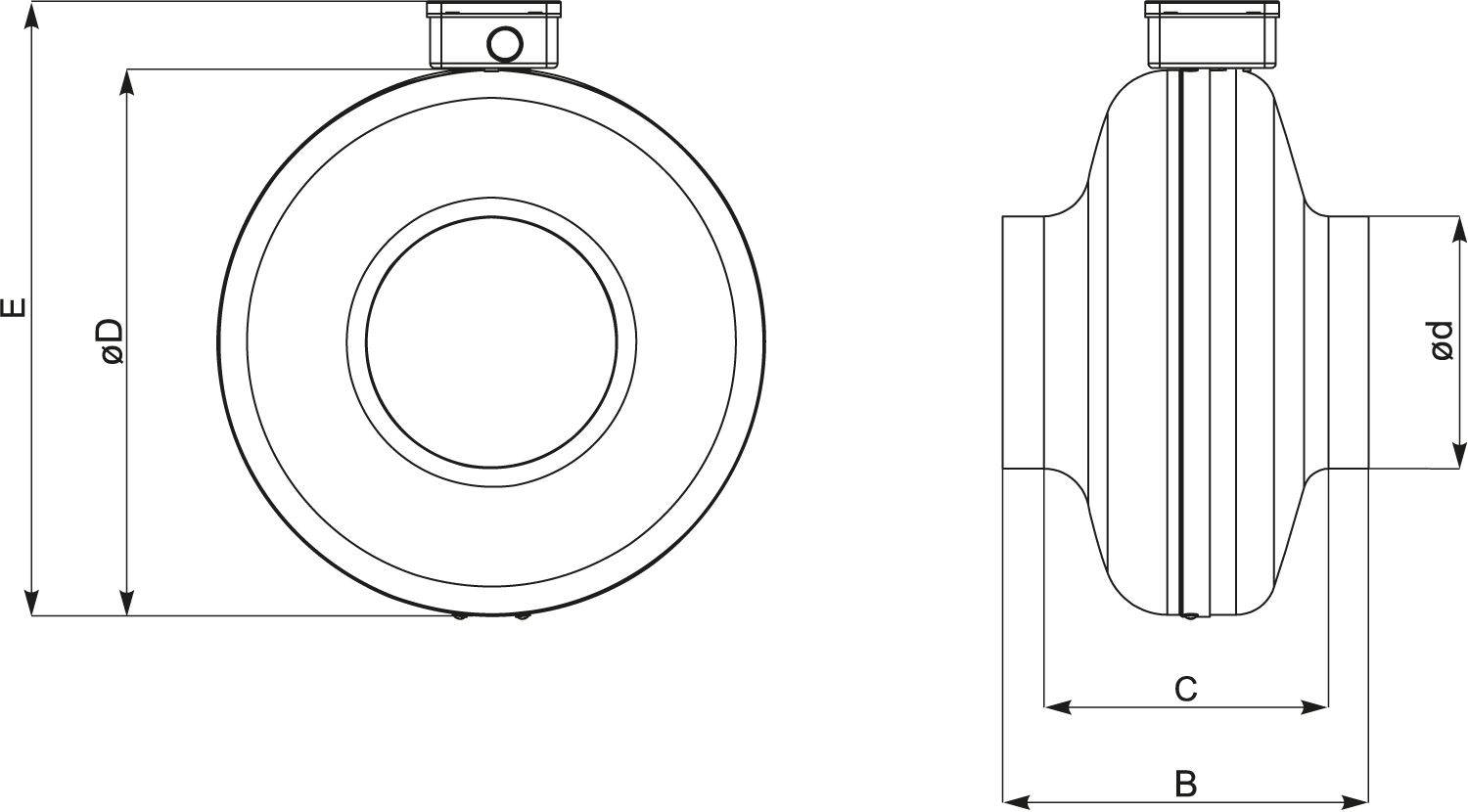

B
[mm]
C
[mm]
øD
[mm]
ød
[mm]
E
[mm]
189 152 244 100 287

YE/GN - żółty/zielony
BK - czarny
RD - czerwony
BN - brązowy
BU - niebieski
