VKS 600×300

VKS 600×300

Salda VKS > VKS 600×300
Produkt marki Salda

Wentylatory kanałowe VKS marki Salda przeznaczone są do montażu w kanałach okrągłych w dowolnym położeniu.

Charakterystyka:

  • montaż na podłogach, ścianach lub sufitach,
  • wirnik ze stali ocynkowanej z łopatkami pochylonymi do przodu,
  • energooszczędne.

Budowa:

  • obudowa: blacha stalowa ocynkowana,
  • wentylator okrągły z zewnętrznym silnikiem,
  • wbudowane zabezpieczenie termiczne silnika,
  • klasa ochrony silnika: IP-54,
  • klasa ochrony skrzynki przyłączeniowej: IP-55.

Instalacja:

  • urządzenie to może być stosowane tylko w pomieszczeniach,
  • nie nadaje się do zanieczyszczonego powietrza, gazów agresywnych i wybuchowych.

Opcje kontroli prędkości:

  • elektroniczny regulator napięcia,
  • regulator prędkości sterowany napięciem.

Wybrane dane techniczne:

  • napięcie / częstotliwość: 230 V / 50 Hz,
  • zużycie energii: 1,011 kW,
  • prąd: 5,10 A,
  • maksymalny przepływ powietrza: 2514 m³/h.

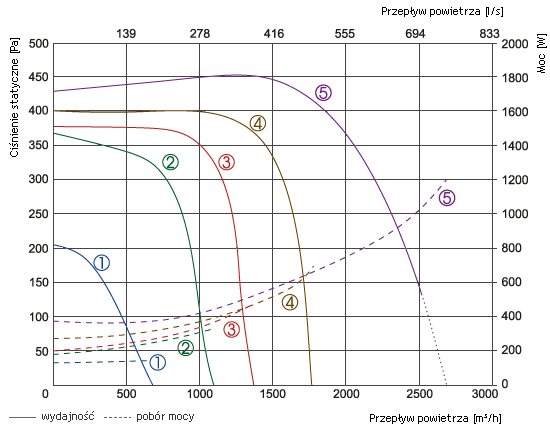

VKS 600×300-4 L1

1 80V     2 120V     3 140V     4 170V     5 230V

VKS 600×300-4 L1
Napięcie / częstotliwość [V]/[Hz] 230/50
Zużycie energii [kW] 1,011
Prąd [A] 5,10
Prędkość [min-1] 1210
Kondensator [μF] 16
Maks. przepływ powietrza [m³/h] 2514
Min./maks. temperatura powietrza [°C] -20/+40
Waga [kg] 29 / 37
Klasa ochrony silnika IP-54
Klasa ochrony skrzynki przyłączeniowej IP-55
Zgodność z ERP 2016

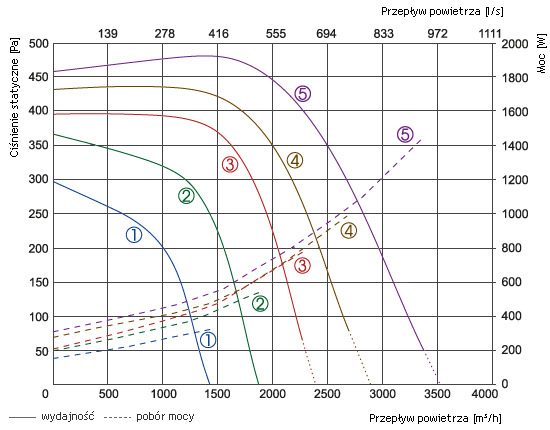

VKS 600×300-4 L3

1 130V     2 170V     3 220V     4 270V     5 400V

VKS 600×300-4 L3
Napięcie / częstotliwość [V]/[Hz] 400/50
Zużycie energii [kW] 1,500
Prąd [A] 2,60
Prędkość [min-1] 1310
Kondensator [μF] -
Maks. przepływ powietrza [m³/h] 3356
Min./maks. temperatura powietrza [°C] -20/+40
Waga [kg] 29 / 37
Klasa ochrony silnika IP-54
Klasa ochrony skrzynki przyłączeniowej IP-55
Zgodność z ERP 2016

VKS 600×300-6 L3

1 130V     2 170V     3 220V     4 270V     5 400V

VKS 600×300-6 L3
Napięcie / częstotliwość [V]/[Hz] 400/50
Zużycie energii [kW] 0,378
Prąd [A] 0,75
Prędkość [min-1] 780
Kondensator [μF] -
Maks. przepływ powietrza [m³/h] 1744
Min./maks. temperatura powietrza [°C] -20/+40
Waga [kg] 25 / 32
Klasa ochrony silnika IP-54
Klasa ochrony skrzynki przyłączeniowej IP-55
Zgodność z ERP 2016

Charakterystyka akustyczna:

Całkowite
Lwa dB(A)
Lwa, dB(A)
125 Hz 250 Hz 500 Hz 1 kHz 2 kHz 4 kHz 8 kHz
VKS 600×300-4 L1
Wlot 70 59 54 61 66 64 61 58
Wylot 74 59 57 65 70 67 66 64
Do otoczenia 60 44 49 52 57 50 47 44
VKS 600×300-4 L3
Wlot 75 64 58 65 70 69 66 62
Wylot 79 64 61 69 74 72 71 68
Do otoczenia 63 49 49 52 61 55 52 50
VKS 600×300-6 L3
Wlot 75 63 60 67 69 71 66 62
Wylot 80 64 60 72 76 71 73 68
Do otoczenia 64 53 50 55 62 54 52 53

Pomiary: przy 1417 m³/h, 455 Pa dla VKS 600×300-4 L1; przy 1686 m³/h, 483 Pa dla VKS 600×300-4 L3;
przy 1744 m³/h, 125 Pa dla VKS 600×300-6 L3.


Krzywe charakterystyczne urządzenia zostały określone zgodnie z normą EN ISO 5801.
Poziomy mocy akustycznej zostały ustalone zgodnie z normą DIN 45635 i/lub ISO 3744.

Akcesoria:

Typ TGRV TGRT ETY/MTY LJ/E LJ/PG SKS FDS EKS
600×300-4 L1 11 - - 60×30 60×30 60-30 60-30 600×300
600×300-4 L3 - 4 - 60×30 60×30 60-30 60-30 600×300
600×300-6 L1 3 - 2,5 60×30 60×30 60-30 60-30 600×300
600×300-6 L3 - 2 - 60×30 60×30 60-30 60-30 600×300

B
[mm]
B1
[mm]
B2
[mm]
H
[mm]
H1
[mm]
H2
[mm]
L1
[mm]
600 620 640 300 320 340 640

VKS 600×300-4 L1

U1 - brązowy
U2 - niebieski
Z1 - czarny
Z2 - pomarańczowy
TK - biały
PE - zielono-żółty

VKS 600×300-4 L3, VKS 600×300-6 L3

Y - 3~400V

Δ − 3~230V

U1 - brązowy
U2 - czerwony
V1 - niebieski
V2 - szary
W1 - czarny
W2 - pomarańczowy
TK - biały
PE - zielono-żółty
