VKS 500×250
VKS 500×250
VKS 500×250


Wentylatory kanałowe VKS marki Salda przeznaczone są do montażu w kanałach okrągłych w dowolnym położeniu.
Charakterystyka:
- montaż na podłogach, ścianach lub sufitach,
- wirnik ze stali ocynkowanej z łopatkami pochylonymi do przodu,
- energooszczędne.
Budowa:
- obudowa: blacha stalowa ocynkowana,
- wentylator okrągły z zewnętrznym silnikiem,
- wbudowane zabezpieczenie termiczne silnika,
- klasa ochrony silnika: IP-54,
- klasa ochrony skrzynki przyłączeniowej: IP-55.
Instalacja:
- urządzenie to może być stosowane tylko w pomieszczeniach,
- nie nadaje się do zanieczyszczonego powietrza, gazów agresywnych i wybuchowych.
Opcje kontroli prędkości:
- elektroniczny regulator napięcia,
- regulator prędkości sterowany napięciem.
Wybrane dane techniczne:
- napięcie / częstotliwość: 230 V / 50 Hz,
- zużycie energii: 0,500 kW,
- prąd: 2,30 A,
- maksymalny przepływ powietrza: 1651 m³/h.
VKS 500×250-4 L1
1 80V 2 120V 3 140V 4 170V 5 230V
VKS 500×250-4 L1 | ||
Napięcie / częstotliwość | [V]/[Hz] | 230/50 |
Zużycie energii | [kW] | 0,500 |
Prąd | [A] | 2,30 |
Prędkość | [min-1] | 1250 |
Kondensator | [μF] | 8 |
Maks. przepływ powietrza | [m³/h] | 1651 |
Min./maks. temperatura powietrza | [°C] | -20/+40 |
Waga | [kg] | 17 / 30 |
Klasa ochrony silnika | IP-54 | |
Klasa ochrony skrzynki przyłączeniowej | IP-55 | |
Zgodność z ERP | 2016 |
VKS 500×250-4 L3
1 130V 2 170V 3 220V 4 270V 5 400V
VKS 500×250-4 L3 | ||
Napięcie / częstotliwość | [V]/[Hz] | 400/50 |
Zużycie energii | [kW] | 0,560 |
Prąd | [A] | 0,95 |
Prędkość | [min-1] | 1270 |
Kondensator | [μF] | - |
Maks. przepływ powietrza | [m³/h] | 1875 |
Min./maks. temperatura powietrza | [°C] | -20/+40 |
Waga | [kg] | 17 / 30 |
Klasa ochrony silnika | IP-54 | |
Klasa ochrony skrzynki przyłączeniowej | IP-55 | |
Zgodność z ERP | 2016 |
Charakterystyka akustyczna:
Całkowite Lwa dB(A) |
Lwa, dB(A) | |||||||
---|---|---|---|---|---|---|---|---|
125 Hz | 250 Hz | 500 Hz | 1 kHz | 2 kHz | 4 kHz | 8 kHz | ||
VKS 500×250-4 L1 | ||||||||
Wlot | 63 | 44 | 50 | 58 | 59 | 55 | 53 | 50 |
Wylot | 70 | 45 | 51 | 63 | 67 | 61 | 60 | 56 |
Do otoczenia | 57 | 32 | 40 | 53 | 51 | 44 | 49 | 45 |
VKS 500×250-4 L3 | ||||||||
Wlot | 66 | 47 | 53 | 59 | 62 | 59 | 56 | 52 |
Wylot | 73 | 48 | 54 | 64 | 70 | 65 | 63 | 61 |
Do otoczenia | 58 | 35 | 43 | 52 | 55 | 48 | 46 | 44 |
Pomiary: przy 882 m³/h, 311 Pa dla VKS 500×250-4 L1; przy 1058 m³/h, 301 Pa dla VKS 500×250-4 L3.
Krzywe charakterystyczne urządzenia zostały określone zgodnie z normą EN ISO 5801.
Poziomy mocy akustycznej zostały ustalone zgodnie z normą DIN 45635 i/lub ISO 3744.
Akcesoria:
Typ | TGRV | TGRT | ETY/MTY | LJ/E | LJ/PG | SKS | FDS | EKS |
500×250-4 L1 | 3 | - | 4 | 50×25 | 50×25 | 50-25 | 50-25 | 500×250 |
500×250-4 L3 | - | 1 | - | 50×25 | 50×25 | 50-25 | 50-25 | 500×250 |
B [mm] |
B1 [mm] |
B2 [mm] |
H [mm] |
H1 [mm] |
H2 [mm] |
L1 [mm] |
500 | 520 | 540 | 250 | 270 | 290 | 530 |

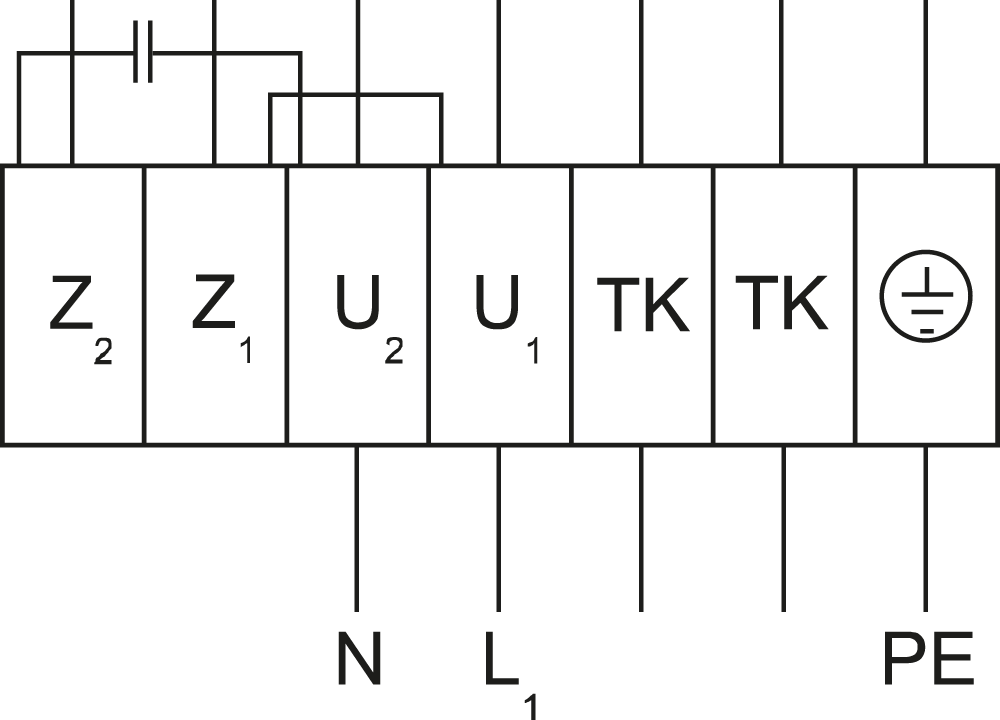

VKS 500x250-4 L3
U1 - brązowy
U2 - niebieski
Z1 - czarny
Z2 - pomarańczowy
TK - biały
PE - zielono-żółty
VKS 500x250-4 L3
Y - 3~400V
Δ − 3~230V
U1 - brązowy
U2 - czerwony
V1 - niebieski
V2 - szary
W1 - czarny
W2 - pomarańczowy
TK - biały
PE - zielono-żółty
