Trójnik symetryczny z odejściem tłoczonym TCP(E)/TCPL
Trójnik symetryczny z odejściem tłoczonym...

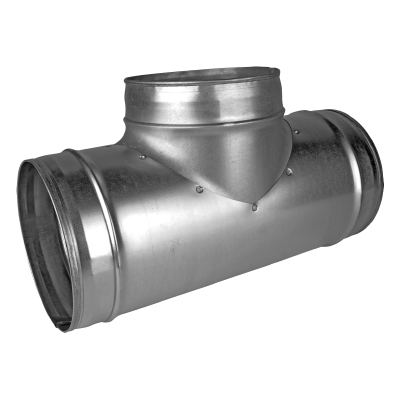

Trójnik symetryczny z odejściem tłoczonym TCP(E)/TCPL
Materiał:
- stal ocynkowana;
- uszczelka gumowa EPDM (TCPL).
Charakterystyka produktu:
- łączenie (zgrzew liniowy);
- odejście mocowane przez przetłoczenia punktowe;
- wykonanie z krawędzią "safe edge" (TCP) lub ostrą (TCPE);

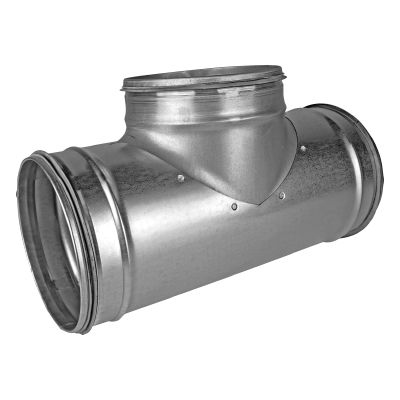

- uszczelka mocowana poprzez zaciśnięcie na niej wywiniętych krawędzi kształtki (TCPL).
øD [mm] |
ød [mm] |
TCPE | TCP / TCPL | ||||||
L [mm] | H [mm] | Pakowanie [szt./opak.] |
L [mm] | H [mm] | Pakowanie [szt./opak.] |
||||
80 | 80 | 130 | 56 | 52 | P6 | 175 | 56 | 39 | P6 |
140 | 80 | 130 | 86 | 165 | 88 | 27 | P4 | ||
140 | 100 | 160 | 88 | 205 | 91 | 46 | P2 | ||
140 | 125 | 180 | 88 | 235 | 96 | 32 | P2 | ||
150 | 80 | × | × | × | × | 170 | 93 | 24 | P4 |
150 | 100 | × | × | × | × | 205 | 96 | 40 | P2 |
150 | 125 | × | × | × | × | 240 | 101 | 30 | P2 |
150 | 150 | × | × | × | × | 265 | 101 | 30 | P2 |
160 | 80 | × | × | × | × | 170 | 98 | 42 | P2 |
160 | 150 | × | × | × | × | 265 | 106 | 24 | P2 |
180 | 80 | 120 | 106 | 120 | 108 | 42 | P2 | ||
180 | 100 | 150 | 108 | 30 | P2 | 150 | 111 | 30 | P2 |
180 | 125 | 170 | 108 | 30 | P2 | 190 | 116 | 28 | P2 |
180 | 150 | 210 | 112 | 29 | P2 | 275 | 116 | 39 | P1 |
180 | 160 | 220 | 112 | 20 | P2 | 276 | 121 | 20 | P2 |
200 | 80 | × | × | × | × | 165 | 118 | 27 | P2 |
200 | 100 | × | × | × | × | 200 | 121 | 24 | P2 |
200 | 125 | × | × | × | × | 240 | 126 | 18 | P2 |
200 | 150 | × | × | × | × | 265 | 116 | 18 | P2 |
224 | 80 | 130 | 129 | 24 | P2 | 130 | 131 | ||
224 | 100 | 140 | 131 | 20 | P2 | 150 | 133 | ||
224 | 125 | 170 | 131 | 40 | P1 | 180 | 138 | 40 | P1 |
224 | 150 | 210 | 135 | 275 | 138 | ||||
224 | 160 | 220 | 135 | 26 | P1 | 285 | 143 | ||
224 | 200 | 270 | 139 | 325 | 143 | ||||
250 | 80 | × | × | × | × | 170 | 143 | 26 | P1 |
250 | 100 | × | × | × | × | 205 | 146 | 28 | P1 |
250 | 125 | × | × | × | × | 245 | 151 | 24 | P1 |
250 | 150 | × | × | × | × | 265 | 151 | 24 | P1 |
250 | 160 | × | × | × | × | 290 | 156 | 19 | P1 |
250 | 200 | × | × | × | × | 320 | 156 | 18 | P1 |
280 | 80 | 130 | 156 | 126 | 158 | ||||
280 | 100 | 150 | 158 | 39 | P1 | 146 | 161 | ||
280 | 125 | 170 | 158 | 186 | 166 | 24 | P1 | ||
280 | 150 | 210 | 162 | 206 | 166 | ||||
280 | 160 | 230 | 162 | 19 | P1 | 216 | 171 | 19 | P1 |
280 | 200 | 280 | 166 | 320 | 171 | 17 | P1 | ||
280 | 250 | 330 | 166 | 14 | P1 | 370 | 171 | ||
300 | 80 | 130 | 166 | 126 | 168 | ||||
300 | 100 | 150 | 168 | 156 | 171 | ||||
300 | 125 | 170 | 168 | 186 | 176 | ||||
300 | 150 | 210 | 172 | 216 | 176 | ||||
300 | 160 | 220 | 172 | 216 | 181 | ||||
300 | 200 | 280 | 176 | 14 | P1 | 276 | 181 | ||
300 | 250 | 340 | 176 | 12 | P1 | 370 | 181 | ||
315 | 80 | × | × | × | × | 170 | 176 | 16 | P1 |
315 | 100 | × | × | × | × | 200 | 179 | 16 | P1 |
315 | 125 | × | × | × | × | 240 | 184 | 16 | P1 |
315 | 150 | × | × | × | × | 255 | 184 | ||
315 | 160 | × | × | × | × | 290 | 189 | 13 | P1 |
315 | 200 | × | × | × | × | 337 | 189 | 12 | P1 |
315 | 250 | × | × | × | × | 395 | 189 | 8 | P1 |
355 | 100 | 150 | 196 | 150 | 199 | ||||
355 | 125 | 185 | 196 | 186 | 204 | 18 | P1 | ||
355 | 150 | 220 | 200 | 216 | 204 | ||||
355 | 160 | 220 | 200 | 12 | P1 | 216 | 209 | 12 | P1 |
355 | 200 | 280 | 204 | 280 | 209 | 12 | P1 | ||
355 | 250 | 340 | 209 | 10 | P1 | 341 | 209 | 12 | P1 |
355 | 315 | 404 | 209 | 406 | 209 | 7 | P1 | ||
400 | 100 | 150 | 218 | 161 | 221 | 6 | P2 | ||
400 | 125 | 185 | 218 | 191 | 226 | 4 | P2 | ||
400 | 160 | 220 | 222 | 206 | 231 | 4 | P2 | ||
400 | 200 | 280 | 226 | 8 | P1 | 266 | 231 | 8 | P1 |
400 | 250 | 340 | 226 | 336 | 231 | 4 | P1 | ||
400 | 315 | 420 | 231 | 386 | 231 | 4 | P1 | ||
450 | 100 | 160 | 243 | 156 | 246 | ||||
450 | 125 | 185 | 243 | 186 | 251 | ||||
450 | 160 | 220 | 243 | 216 | 256 | ||||
500 | 100 | 160 | 268 | 156 | 271 | ||||
500 | 125 | 185 | 268 | 186 | 276 | ||||
500 | 160 | 220 | 268 | 216 | 281 |
Tolerancja wymiarów liniowych: L, H ±5 mm; pozostałe ±2 mm.
