Trójnik orłowy 22,5° YVL/YVE

Opis Wymiary Pliki do pobrania

Materiał:

• stal ocynkowana;
• uszczelka gumowa EPDM (YVL).

Charakterystyka produktu:

• łączenie (zgrzew liniowy, punktowy);
• uszczelka mocowana poprzez zaciśnięcie na niej wywiniętych krawędzi kształtki (YVL).

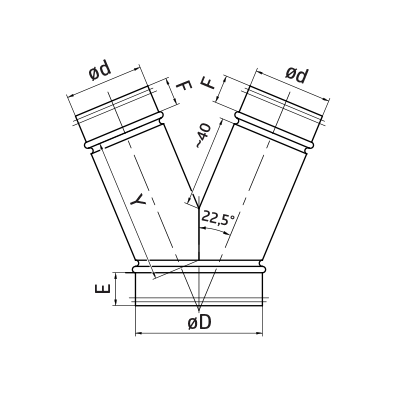

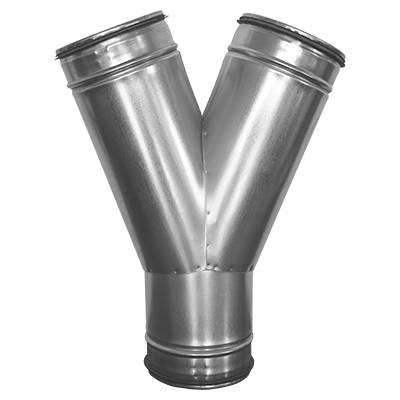

YVL

øD [mm]	ød [mm]	E [mm]	F [mm]	X [mm]	Y [mm]
80	80	38	38	47	128
100	100	38	38	50	150
125	100	38	38	-	113
125	125	38	38	53	177
150	100	38	38	-	116
150	125	38	38	-	134
150	150	38	38	55	206
160	100	38	38	-	102
160	125	38	38	-	132
160	150	38	38	-	159
160	160	38	38	56	217
200	125	38	38	-	119
200	160	38	38	-	159
200	200	38	38	60	261
250	200	52	38	-	190
250	250	52	52	65	317
315	200	52	38	-	196
315	250	52	52	-	227
315	315	52	52	71	389
355	250	52	52	-	213
355	355	52	52	75	432
400	280	66	52	-	235
400	400	66	66	80	483

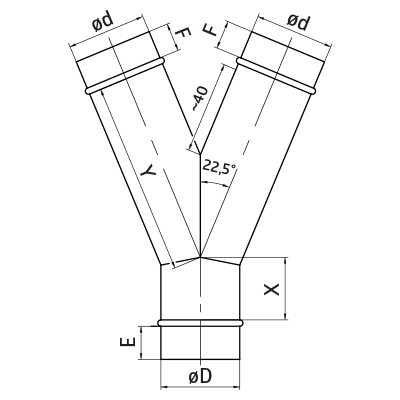

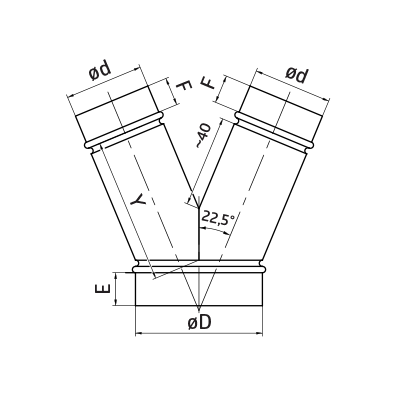

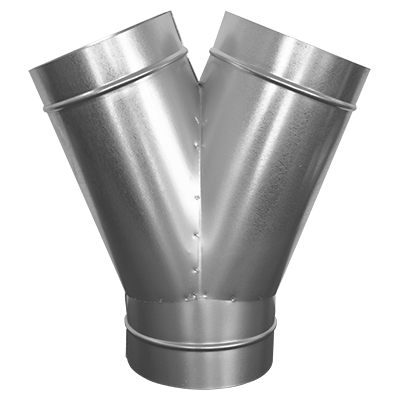

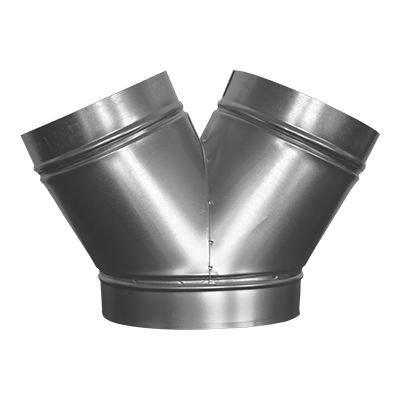

YVE

øD [mm]	ød [mm]	E [mm]	F [mm]	X [mm]	Y [mm]
80	80	40	40	40	118
100	100	40	40	40	141
125	100	35	35	-	113
125	125	40	40	42	169
150	100	35	35	-	116
150	125	35	35	-	134
150	150	40	40	48	197
160	100	35	35	-	102
160	125	35	35	-	132
160	150	35	35	-	159
160	160	40	40	49	208
200	125	35	35	-	119
200	160	35	35	-	159
200	200	40	40	53	253
250	200	35	35	-	190
250	250	40	40	58	308
300	300	40	40	64	363
315	200	35	35	-	196
315	250	35	35	-	227
315	315	40	40	64	380
355	250	35	35	-	213
355	355	40	40	68	424
400	280	35	35	-	235
400	400	40	40	73	474
