Tłumik okrągły prosty SLUSS2 50
Tłumik okrągły prosty SLUSS2 50
Tłumik okrągły prosty SLUSS2 50

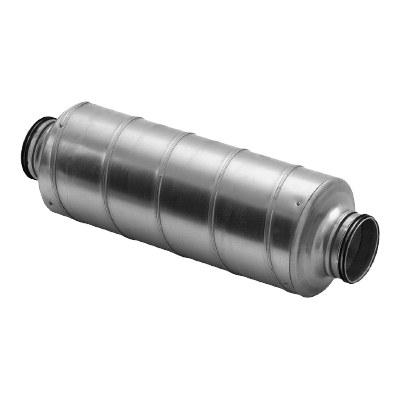

SLUSS2 50 to okrągły tłumik prosty o średnicy przyłącza od 100 do 400 mm.
Nominalna grubość izolacji wynosi 50 mm. Materiałem tłumiącym jest wełna mineralna. SLUSS2 są wykonane z mocnej zewnętrznej rury ze szwem spiralnym i rury wewnętrznej z perforowanej blachy stalowej , która jest odporna na czyszczenie mechaniczne, a jednocześnie nie wpływaja na tłumienie końcowe. Przestrzeń między nimi wypełnia się wełną mineralną, a między rurą wewnętrzną i materiałem tłumiącym umieszcza się warstwę włókniny, aby zapobiec przedostawaniu się fragmentów izolacji do systemu przewodów.
Przebadany zgodnie z normą ISO 7235.
SLUSS2 50 został poddany testom wraz z instalacją oddymiania Lindab zgodnie z normą EN 1366-9.

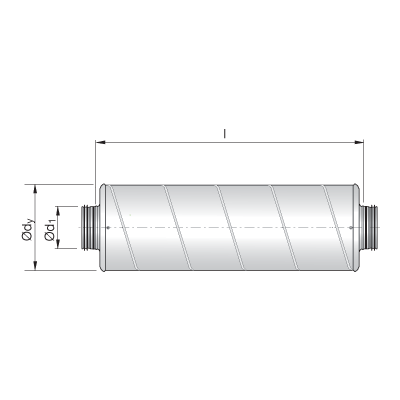

ød1nom [mm] |
lnom [mm] |
ødy [mm] |
l [mm] |
m [kg] |
Tłumienie [dB] w częstotliwości [Hz] | |||||||
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||||
100 | 300 | 210 | 360 | 2,0 | 1 | 5 | 7 | 15 | 25 | 25 | 21 | 13 |
100 | 600 | 210 | 660 | 3,0 | 1 | 7 | 12 | 25 | 43 | 48 | 35 | 20 |
100 | 900 | 210 | 960 | 5,0 | 2 | 10 | 17 | 34 | 50 | 50 | 49 | 28 |
100 | 1200 | 210 | 1260 | 7,0 | 3 | 12 | 22 | 44 | 50 | 50 | 50 | 35 |
125 | 300 | 235 | 365 | 3,0 | 0 | 4 | 5 | 13 | 23 | 20 | 16 | 11 |
125 | 600 | 235 | 665 | 4,0 | 1 | 5 | 10 | 22 | 39 | 37 | 26 | 16 |
125 | 900 | 235 | 965 | 7,0 | 1 | 7 | 14 | 30 | 50 | 50 | 37 | 21 |
125 | 1200 | 235 | 1265 | 9,0 | 2 | 9 | 18 | 39 | 50 | 50 | 47 | 26 |
160 | 300 | 270 | 370 | 3,0 | 0 | 3 | 5 | 11 | 22 | 16 | 11 | 7 |
160 | 600 | 270 | 670 | 6,0 | 1 | 4 | 8 | 19 | 37 | 28 | 17 | 11 |
160 | 900 | 270 | 970 | 8,0 | 1 | 5 | 12 | 27 | 50 | 39 | 24 | 14 |
160 | 1200 | 270 | 1270 | 10,0 | 2 | 6 | 15 | 35 | 50 | 50 | 30 | 17 |
200 | 300 | 310 | 385 | 4,0 | 0 | 2 | 4 | 9 | 19 | 11 | 7 | 5 |
200 | 600 | 310 | 685 | 7,0 | 1 | 3 | 8 | 15 | 28 | 19 | 12 | 8 |
200 | 900 | 310 | 985 | 10,0 | 2 | 4 | 11 | 21 | 37 | 28 | 16 | 10 |
200 | 1200 | 310 | 1285 | 12,0 | 2 | 5 | 14 | 27 | 46 | 36 | 21 | 13 |
250 | 600 | 365 | 600 | 9,0 | 1 | 2 | 6 | 14 | 26 | 14 | 8 | 7 |
250 | 900 | 365 | 900 | 12,0 | 1 | 3 | 9 | 19 | 38 | 19 | 11 | 9 |
250 | 1200 | 365 | 1200 | 15,0 | 2 | 4 | 11 | 24 | 50 | 24 | 13 | 11 |
315 | 300 | 427 | 300 | 12,0 | 0 | 1 | 2 | 6 | 12 | 5 | 4 | 4 |
315 | 600 | 427 | 600 | 12,0 | 0 | 2 | 4 | 10 | 22 | 9 | 6 | 7 |
315 | 900 | 427 | 900 | 18,0 | 2 | 3 | 7 | 16 | 31 | 13 | 8 | 9 |
315 | 1200 | 427 | 1200 | 24,0 | 2 | 3 | 8 | 20 | 39 | 16 | 9 | 10 |
400 * | 300 | 508 | 300 | 16,0 | 0 | 1 | 2 | 3 | 3 | 2 | 1 | 1 |
400 * | 600 | 508 | 600 | 16,0 | 0 | 2 | 4 | 8 | 10 | 5 | 4 | 4 |
400 * | 900 | 508 | 900 | 22,0 | 0 | 2 | 5 | 12 | 16 | 7 | 5 | 6 |
400 * | 1200 | 508 | 1200 | 32,0 | 0 | 2 | 7 | 16 | 20 | 9 | 6 | 7 |
* Dostarczany z dwoma oddzielnymi nyplami typu NPU.
W powyższej tabeli podano maksymalne wartości tłumienia wynoszące 50 dB.
