Produkt marki Lindab

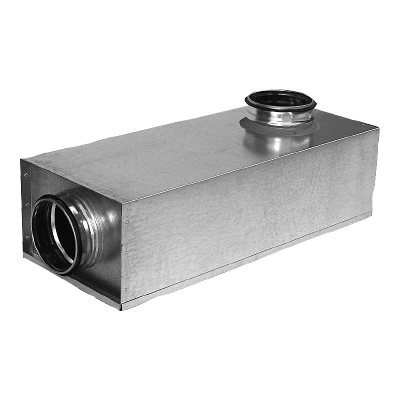

KVDP-90L to kompaktowy tłumik kątowy o dużej skuteczności tłumienia. KVDP-90L jest odpowiedni do montażu nad sufitami podwieszanymi lub tam, gdzie przestrzeń montażowa jest ograniczona. Materiałem tłumiącym jest poliester Acutec®.

Spełnia wymagania klasy szczelności C.

Przebadany zgodnie z normą ISO 7235.

W przypadku chęci zakupu materiałów i rozmiarów specjalnych prosimy o kontakt z działem sprzedaży Lindab.

Do doboru tłumików zachęcamy do skorzystania z naszego narzędzia online lindQST lub bezpłatnego oprogramowania DIMsilencer. Odwiedź stronę www.lindQST.com, aby dowiedzieć się więcej.

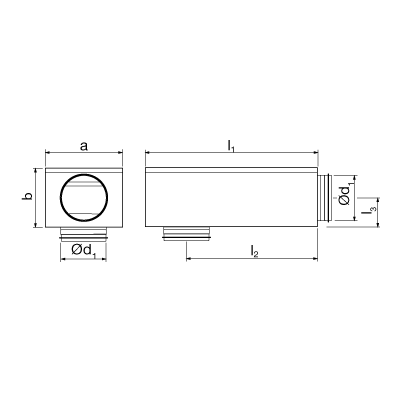

Wymiary:

ød1
[mm]
Inom
[mm]
I1
[mm]
I2
[mm]
I3
[mm]
a
[mm]
b
[mm]
m
[kg]
100 600 626 508 93 252 154 4,1
100 1000 1036 918 93 252 154 6,1
125 600 626 496 105 263 177 4,3
125 1000 1036 906 105 263 177 7,2
160 600 626 478 123 280 212 4,9
160 1000 1036 888 123 280 212 7,2
200 600 626 458 148 361 253 6,3
200 1000 1036 868 148 361 253 9,1

Tłumienie hałasu:

ød1
[mm]
l
[mm]
Tłumienie[dB] w częstotliwości [Hz]
63 125 250 500 1000 2000 4000 8000
100 600 12 10 12 19 29 32 30 32
1000 1000 13 14 17 25 38 45 46 44
125 600 8 7 10 18 25 21 18 22
125 1000 11 10 14 24 32 31 24 26
160 600 8 6 8 19 23 16 16 20
160 1000 13 7 11 21 27 29 23 27
200 600 7 5 8 18 23 19 19 23
200 1000 9 8 11 23 29 30 25 32

Poprawka korekcyjna KWoct:

ød1 Korekta, KWoct [dB] w częstotliwości [Hz]
63 125 250 500 1000 2000 4000 8000
100 6 8 6 2 -7 -14 -25 -38
125 9 8 6 3 -7 -16 -25 -37
160 11 8 6 1 -8 -14 -24 -37
200 15 9 6 1 -8 -16 -24 -36
Tol. +/- 3 3 2 2 3 3 3 3

Poziomy mocy akustycznej w oktawie LWoct są obliczane poprzez dodanie poprawek korekcyjnych Koct do całkowitego poziomu mocy LWA z wykresów.

LWoct = LWA + Koct

Strata ciśnienia Δpt:

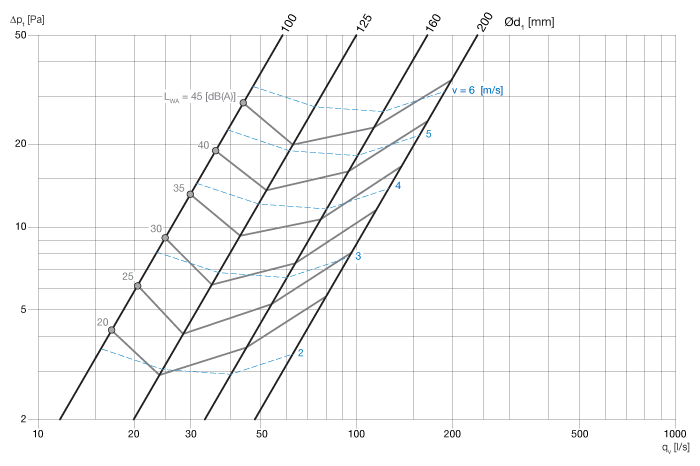

l = 600 mm

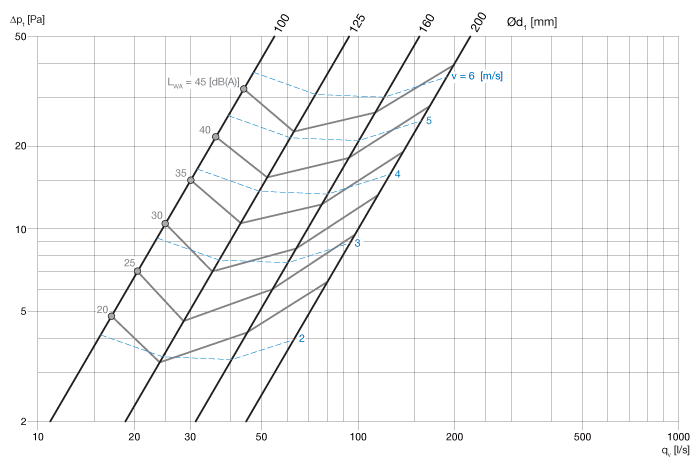

l = 1000 mm
