Tłumik okrągły kątowy do niskiej zabudowy KVDP-90K
Tłumik okrągły kątowy do niskiej zabudowy...
Tłumik okrągły kątowy do niskiej zabudowy KVDP-90K

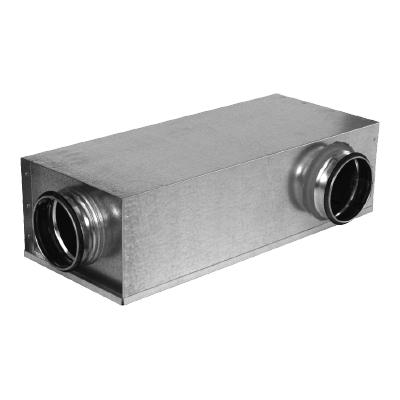

KVDP-90K to kompaktowy tłumik kątowy o dużej skuteczności tłumienia. KVDP-90K jest odpowiedni do montażu nad sufitami podwieszanymi lub tam, gdzie przestrzeń montażowa jest ograniczona. Materiałem tłumiącym jest Acutec® (poliester).
Spełnia wymagania klasy szczelności C.
Przebadany zgodnie z normą ISO 7235.
W przypadku chęci zakupu materiałów i rozmiarów specjalnych prosimy o kontakt z działem sprzedaży Lindab.
Do doboru tłumików zachęcamy do skorzystania z naszego narzędzia online lindQST lub bezpłatnego oprogramowania DIMsilencer. Odwiedź stronę www.lindQST.com, aby dowiedzieć się więcej.

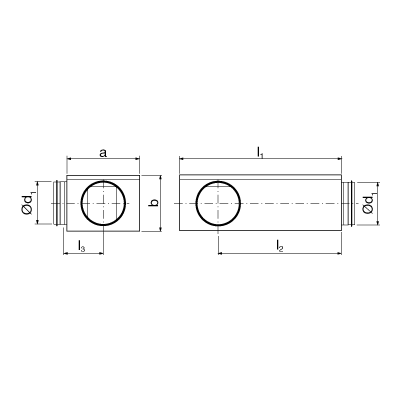

Wymiary:
ød1 [mm] |
Inom [mm] |
I1 [mm] |
I2 [mm] |
I3 [mm] |
a [mm] |
b [mm] |
m [kg] |
100 | 600 | 626 | 508 | 142 | 252 | 154 | 4,4 |
100 | 1000 | 1036 | 918 | 142 | 252 | 154 | 6,4 |
125 | 600 | 626 | 496 | 149 | 263 | 177 | 4,6 |
125 | 1000 | 1036 | 906 | 149 | 263 | 177 | 7,5 |
160 | 600 | 626 | 478 | 156 | 280 | 212 | 5,2 |
160 | 1000 | 1036 | 888 | 156 | 280 | 212 | 7,5 |
200 | 600 | 626 | 458 | 202 | 361 | 253 | 6,8 |
200 | 1000 | 1036 | 868 | 202 | 361 | 253 | 9,6 |
Tłumienie hałasu:
ød1 [mm] |
l [mm] |
Tłumienie [dB] w częstotliwości [Hz] | |||||||
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
100 | 600 | 11 | 12 | 13 | 21 | 34 | 32 | 27 | 30 |
1000 | 1000 | 13 | 14 | 17 | 25 | 38 | 45 | 46 | 44 |
125 | 600 | 10 | 10 | 11 | 21 | 28 | 21 | 21 | 23 |
125 | 1000 | 13 | 12 | 15 | 26 | 35 | 31 | 27 | 29 |
160 | 600 | 8 | 8 | 10 | 21 | 21 | 18 | 20 | 21 |
160 | 1000 | 14 | 11 | 15 | 27 | 34 | 30 | 30 | 31 |
200 | 600 | 7 | 6 | 10 | 23 | 21 | 20 | 21 | 25 |
200 | 1000 | 10 | 9 | 14 | 27 | 34 | 34 | 30 | 33 |
Poprawka korekcyjna KWoct
ød1 | Korekta, KWoct [dB] dla częstotliwości [Hz] | |||||||
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
100 | 8 | 9 | 6 | 3 | -6 | -15 | -23 | -36 |
125 | 11 | 10 | 6 | 1 | -7 | -13 | -22 | -34 |
160 | 12 | 8 | 6 | 2 | -8 | -15 | -26 | -38 |
200 | 17 | 10 | 6 | 0 | -9 | -16 | -25 | -37 |
Tol. +/- | 3 | 3 | 2 | 3 | 3 | 3 | 3 | 3 |
---|
Poziomy mocy akustycznej w oktawie LWoct są obliczane poprzez dodanie poprawek korekcyjnych Koct do całkowitego poziomu mocy LWA z wykresów.
LWoct = LWA + Koct
Strata ciśnienia Δpt:

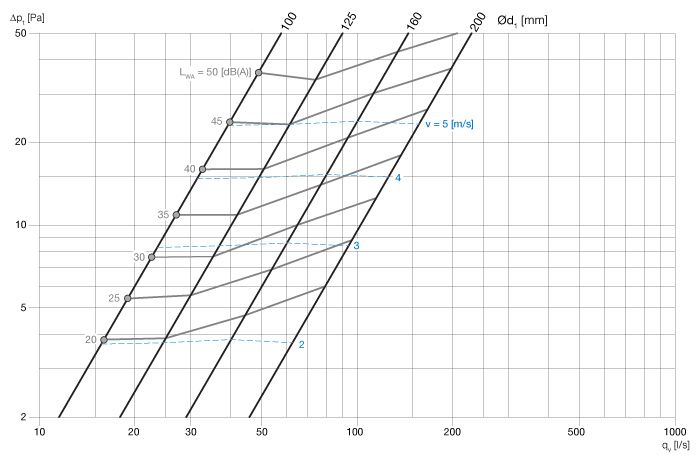

l = 600 mm

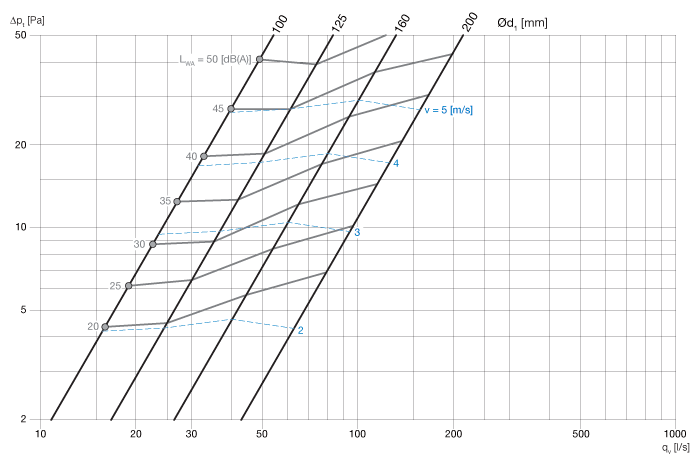

l = 1000 mm
