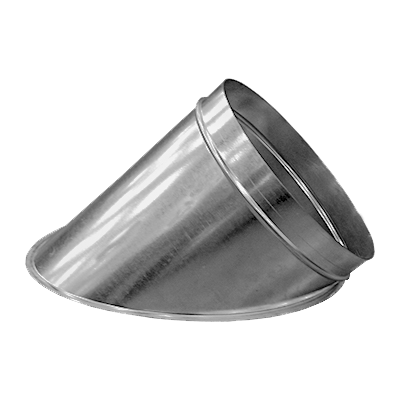

Produkt marki Direct Vent

Materiał:

  • stal ocynkowana;
  • uszczelka gumowa EPDM (ILL 45).

Charakterystyka produktu:

  • stosowany jako odejście pod kątem 45° w kanałach prostokątnych;
  • łączenie (zgrzew liniowy);
  • uszczelka mocowana poprzez zaciśnięcie na niej wywiniętych krawędzi kształtki (ILL 45).
øD
[mm]
L
[mm]
W
[mm]
ILE 45 ILL 45
H [mm] Pakowanie [szt./opak.] H [mm] Pakowanie [szt./opak.]
80 60 10 45 60 P12 38
100 58 10 45 70 P6 38 25 P2
125 58 10 45 40 P6 38 25 P6
140 58 12 45 38
150 58 12 45 38
160 58 12 45 35 P4 38 30 P4
180 58 12 45 38 25 P4
200 58 12 45 50 P2 38 40 P2
224 58 12 45 38
250 58 12 45 60 P1 52 20 P2
280 58 12 45 52
300 58 12 45 52 24 P1
315 58 12 45 36 P1 52 12 P2
355 58 12 45 30 P1 52
400 78 12 45 66 6 P2
450 88 12 55 68
500 88 12 55 68
560 88 12 65 68
630 88 12 65 68
Tolerancja wymiarów liniowych: ±2 mm.
